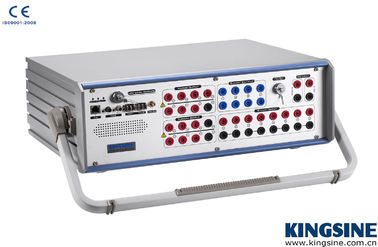

Stellte Sekundäreinspritzungs-Test des Relais-Testgerät-K3063i CER Zustimmung ein

Erster Teil: Eigenschaften

Arten 1.All von Spannungs-, Strom-, Frequenz-, Energie-, Widerstand-, Harmonik-, Differenzial- und Synchronismusrelais können manuell oder automatisch zu prüfen; Raum- und nullreihenfolgen-Schutzgeräte können mit festem Wert überprüft werden und der Abstandstest des Schutzgerätes kann fortgeführt werden, indem man verschiedene Arten von Störungen simuliert; der digitale und digitale Transformator auf Mikrocomputerbasis kann automatisch gescannt sowie die Differentialschutzverhältnis-Begrenzungskurve auf den Generator-Transformatorsatz, wenn GPS Funktion auslöst;

2.Reliability wird durch seine einzigartigen Wärmeableitungsteile, mit vier Abluftventilatoren der hohen Leistung im Instrument und installierte der Temperatur Schutz und der Measurer sichergestellt; dieses stellt ausgezeichnete Stabilität und Zuverlässigkeit während der Funktion des Starkstroms und der langen Zeit sicher. Die Stromquelle selbst besitzt bereits die Funktionen des Schutzes des offenen Stromkreises und des Alarmierens des offenen Stromkreises; die Spannungsquelle hat Kurzschlusssicherungsfunktion und die gehackte Verzerrungsentdeckung sowie -verdrahtung, die selbstsichernde Funktionen bestimmen und alarmieren. Sie kann dynamische Überwachung des Ausgangssignals durchführen und sie anzeigen.

3.Has lokalisierte die Inputkontakte, die von den untätigen Kontakten und von den Kontakten des elektrischen Potenzials kompatibel sind, die verschiedene verdrahtende Verbindungsweisen ermöglichen.

Spannungsertrag des Siebenkanals 4.Has, von, welches ist Kanal für zusätzliche Gleichspannung, es bequemer machend für Feldentstörung.

5.Has verbesserte Funktion des rechnerunabhängigen Betriebs, es kann Siebenphasenspannungs- und Sechsphasenstrom, mit willkürlichem und ununterbrochen justierbarem Umfang, Phase und Frequenz unabhängig ausgeben. Einfach zu benützen und Chinesisch-englische Schnittstelle kann willkürlich geändert werden. Wenn sie unabhängig läuft, es ist möglicherweise manuelle oder automatische Methoden für die Prüfung des Bewegungswertes und der Zeit verschiedenen DCs, der Frequenz, der Energie, des Widerstands, des harmonischen Differenzials und der Synchronismusstaffeln und des -schrittes, und nullreihenfolgen-Schutzgeräte können mit festem Wert überprüft werden und der Gruppentest des Schutzgerätes kann fortgeführt werden, indem man verschiedene Arten von Störungen simuliert und digitaler Transformator kann automatisch gescannt sowie die Differentialschutzverhältnis-Begrenzungskurve auf den Generator-Transformatorsatz;

innere Rahmenkonstruktion 6.Architectural, mit Anti-Vibrations- und beständigem hochfestem Aluminiumlegierungs-Maschinenkasten des Schocks, der das Gerät fähig, kräftigen Erschütterungstest zu stehen herstellt.

7.Uses spätestes DSP und großer Umfang programmierbares FPGA von American TI Company, wenn die Wellenformsimulation mit 1448 Punkten, das Instrument übersetzt, mit besserer Übergangsfunktions- und Frequenzumfangseigenschaft. Sie ist die erste zum Haben benutzte 20bit serielle Schnittstelle DA in China, das weiter Ertragpräzision verbessert.

Teil zwei: Software

Software 1.KRT der Ausrüstung ist Windows-basiert und durch passenden Laptop PC funktioniert. Alle Steuerungsaufgabe- und Datenerfassung, verarbeitend und von den Testergebnissen notierend werden durch die Betriebssoftware auf Laptop-PC oder -prüfer durchgeführt. Das Softwarepaket die folgenden Funktionen mit benutzerfreundlicher Menüanzeige versehen.

Software 2.KRT ist auf der Betriebssystem Fensterbasis (Windows XP/Vista/Win7), Mäuseunterstützung und on-line-Hilfe.

Software 3.KRT hat Realzeitkommunikation mit dem schützenden eingestellten Test, gemessene Ergebnisse werden angezeigt online.

Steuerung der Software 4.KRT der Wechselstrom und das DC gibt solches aus, dem DC Effekt von Wechselstrom-Ertrag von verschiedenen Graden ausglich und Dauer produziert werden kann.

Software 5.KRT steuert den harmonischen Inhalt (2. bis 20.) in den Wechselstrom-Ertrag und führt Dauerzustand, Dynamik und vorübergehende Tests durch.

Software 6.KRT ist vielseitig und leicht durch die Benutzer ohne Wissen der Standardprogrammiersprache besonders angefertigt.

Software 7.KRT ist Rampe mindestens 2 Testsignale gleichzeitig. Ergebnisse ist im grafischen und/oder tabellarischen Format verfügbar.

8.KRT Software Support einschließlich Nennwert, Abstand, Differenzial, Überstrom, Synchronisationsvorrichtung, Umwandlung und solcher feste Wert und Eigenschaft des Schutzes, auch prüfende Hauptparameter schabloniert Datenbank. Außerdem stützt er Import und Exportschablonendatei, der Benutzereinstellung von verschiedenen Schutzgeräten vereinfachen Sie zu, macht Operation leicht.

Software 9.KRT liefern Vektor, Welle, Signalbilder und Differenzial, impendence, Überstrom und so weiter, reflektieren reichliche Bilder die gegenwärtige Parametereinstellung und -Prüfzustand direkt; und stellen Sie auch lautes Summen, Bewegung, Kontrollpunkt und komplexere Operation zur Verfügung

Digitale Prüfvorrichtung des 10.KRT Software Support, kompatibel mit IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, Gans und mehr anderem Protokoll.

Software 11.KRT sollte alle Art RIO-Datei importieren und exportieren und XRIO-Datei oder usw., die Test leicht machen kann
