Prüfen von Schutzrelais
Created with Pixso. Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen

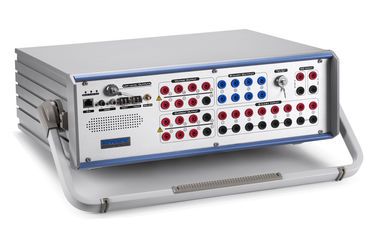

Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen

Markenbezeichnung: KINGSINE
Modellnummer: K3163i
MOQ: 1 Satz
Preis: verhandelbar
Lieferzeit: 15 Arbeitstage
Zahlungsbedingungen: T/T im Voraus, L/C
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO9001,CE
Gewicht:
18 kg
Abmessungen ((W x D x H):
468 × 375 × 164 mm
Versorgungsmaterial-Fähigkeit:
50 sets/M
Hervorheben:

Anti-Clipping-Detector-Wandler-Kalibrierungstester

,

Transducer-Kalibrierungstester K3163i

,

Automatischer Transducer-Kalibrierungstester

Beschreibung des Produkts

Fähig zu testen, was die K31-Serie testen kann



Artikel 2 ANSI® Nr.
IEC61850 numerische IED-Relais- und Verschmelzungseinheit
Fernschutzrelais 21
Synchronisierungs- oder Synchronisierungskontrollrelais 25
Unterspannungsrelais 27
Richtungs-Leistungsrelais 32
Unterströmungs- oder Unterleistungsrelais 37
Relais mit Überstrom in negativer Reihenfolge 46
Überströmungs-/Bodenfehlerrelais 50
Umgekehrter Überstrom/Bodenfehler-Relees 51
Relais mit Leistungsfaktor 55
Überspannungsrelais 59
Spannungs- oder Strombalance-Relees 60
Richtungsüberströmungsrelais 67
Richtungsgebundene Bodenfehlerrelais 67N
Gleichstrom-Überstromrelais 76
Phasenwinkelmessrelais oder Schutzerlees außerhalb des Schrittes 78
Automatische Rückschließvorrichtungen 79
Frequenzrelais 81
Motorüberlastschutzrelais 86
Differentialschutzrelais 87
mit einer Spannung von mehr als 50 W 91
Spannungs- und Leistungsrichtungsrelais 92
Auslösende Relais 94
Spannungsrelais
Überimpedanz-Relees, Z>
Unterimpedanzrelais, Z
Zeitverzögerungsrelais



Eigenschaften

  • 10 Kanäle (6x32A & 4x310V) -Ausgänge; jeder Ausgangskanale ist unabhängig und gleichzeitig die Größen-, Phasenwinkel- und Frequenzwerte zu steuern und kann Gleichstrom einsetzen.AC-Sinuswelle und bis zu 20x Harmoniken.
  • Variabler Batteriesimulator, Gleichstrom 0-350V, maximal 140 Watt.
  • 13 Niedrigspannungskanäle bis zu 8Vac/10Vdc max.
  • 0-600V / 0-5A Wechselstrommessung in der Klasse 0.1.
  • Graphische Prüfmodule und -vorlagen für die Prüfung verschiedener Relais
  • Schnelle Relaisprüfung im manuellen Modus
  • Schuss/Suche/Check, Point & Click-Tests
  • RIO/XRIO Einfuhr- und Ausfuhrfazilität
  • Umschalten auf Fehlerprüfung (SOTF)
  • Modell des Stromversorgungssystems für dynamische Prüfungen
  • Eingebettete GPS- und IRIG-B-Synchronisierungstests von Ende zu Ende
  • Online-Vektoranzeige
  • Die automatischen Testergebnisse gehen davon aus,
  • Automatische Erstellung von Prüfberichten
  • Anti-Clipping erkennen, falsche Verkabelung Alarm und Selbstschutz, Überlastung und Überhitzung Schutz verbinden



Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen 0



Verwendung des Wandlermoduls für die Prüfung von Standard- und Multifunktionsein- und Dreiphasenstromwandlern



Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen 1

Fig Transducer-Kalibrierungssoftware-Schnittstelle



Einstellung der Parameter

Einstellung der Eigenschaften des Wandlers, Auswahl des Parameters/Testobjekts, nach Abbildung               Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen 2



Fig. Prüfobjekt

Eintritt in die Eigenschafts-Einstellungsoberfläche des Wandlers, setzt die relative Einstellung nach dem Herstellerparameter des geprüften Wandlers ein.

Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen 3

Fig Parameter-Einstellung

Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen 4

Fig Parameter-Einstellung



In der Ansicht "Prüfung des Wandlers" wird die Einstellungswahl eingegeben, die Messmenge durch den Ausgangstyp des geprüften Wandlers ausgewählt, die Prüfmethode kann durch Prüfung frei gewählt werden.

Prüfverfahren

1) Testverbindung

                                                    Anti- Ausschnitt ermitteln automatische Testergebnisse der Wandler-Kalibrierungs-Prüfvorrichtungs-K3163i anzunehmen 5

Fig Testverbindung

Bei der Prüfung der Leistungsumrechnerverbindung wird die Anforderung des Herstellers als Standard für andere Anschlüsse von Leistungsumrechnern angesehen.

2) Prüfverfahren

Befolgen Sie die oben aufgeforderten Verfahren, um den Prüfparameter und die Verbindung vollständig einzustellen, den Prüfpunkt hinzuzufügen, mit der Prüfung zu beginnen, und berechnen Sie den Fehler automatisch nach dem Probenahmewert.
