Dreiphasenmultifunktionsstromzähler/Meter PMC72 überwachend

Dreiphasenmultifunktionsstromzähler/Meter PMC72 überwachend
Dreiphasenmultifunktionsstromzähler/Meter PMC72 überwachend

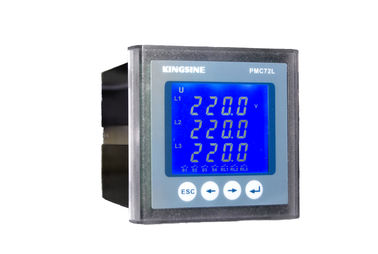

Großes Bild :  Dreiphasenmultifunktionsstromzähler/Meter PMC72 überwachend

Produktdetails:
Herkunftsort: Shenzhen, China
Markenname: KINGSINE
Zertifizierung: ISO9001:2008 CE SGS
Modellnummer: PMC72L
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Lieferzeit: 15 Tage
Zahlungsbedingungen: T/T
Ausführliche Produkt-Beschreibung
Markieren:

Energiequalität in den elektrischen Systemen

,

tragbarer Energiequalitätsanalysator



Dreiphasenmultifunktionsstromzähler/Meter PMC72 überwachend



Große LCD-Anzeige mit blauer Hintergrundbeleuchtung
Breite Temperaturspanne
Weitwinkelanzeige



 Funktions-Eigenschaften

  • Nimmt 22, die ANZEIGE für elektrisches Parametermaß erzielen an, die elektrische messende Energie, breite Dynamikwerte, hohe Genauigkeit;
  • Elektrische Parameterübergrenzwarnungsüberwachung, Warnungsausgangsrelaisvereinigung;
  • Stützen Sie 2 Kanal DI/DO, 1 Impulsertrag der elektrischen Energie des Kanals;
  • Stützen Sie MODBUS-RTS Standardprotokoll, Kommunikation RS-485.

Überblick



          Elektrisches Überwachungsdreiphasigmeter der Reihe PMC72 nimmt Segmentart den LCD-Bildschirm an, schön und großartig, hochauflösend; Mit Hochgeschwindigkeitsprozessor als dem Kern, Maß von elektrischen Parametern unter Verwendung ANZEIGE 22, elektrische messende Energie, breite Dynamikwerte, hohe Genauigkeit. Kann optional verschiedene Zweiheit, Staffel, Modul der Kommunikation konfigurieren RS-485, kann die Integration des verschiedenen intelligenten Verteilersystems leicht erfüllen.



Reihen-Modell

  • PMC72-I digitaler dreiphasigMessflügel
  • PMC72-U digitales Spannungsdreiphasigmeter
  • PMC72-P digitaler dreiphasigStromzähler
  • PMC72-C digitales Energiefaktordreiphasigmeter
  • PMC72-Z elektrisches Überwachungsdreiphasigmeter
  • PMC72L-I PMC72-L-I Dreiphasenlcd-bildschirm-Messflügel
  • PMC72L-U PMC72L-U Dreiphasenlcd-bildschirm-Spannungsmeter
  • PMC72L-P PMC72L-P Dreiphasenlcd-bildschirm-Stromzähler
  • PMC72L-C PMC72L-C Dreiphasenlcd-bildschirm-Energiefaktormeter
  • PMC72L-Z PMC72L-Z elektrisches Überwachungsdreiphasigmeter

Anwendungen

  • Industrielles Verteilungsautomatisierungssystem
  • Hilfshydraulikanlage des Kraftwerks
  • Nebenstellenautomatisierungssystem
  • Energiemanagementsystem
  • Intelligente Villenelektrotechnik
  • Schalteinheit der hohen u. Niederspannung

Funktions-Eigenschaften



Produkt-Modell

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

Blitzschneller wirklicher virtueller Wert











Laufendes einphasiges u. neutrale Linie





Spannungs-Linie/Linie u. Phase/Linie





Frequenz









3-phasiges u. einphasiges der Wirkleistung







3-phasiges u. einphasiges der Blindleistung









3-phasiges u. einphasiges des Energiefaktors







Energie











Aktiver Kanal-Impulsertrag der Energie 1









Blindenergie









Kommunikation











MODBUS-RTU Protokoll

Anzeige











LCD oder LED

Anderes











Hilfsprogramm-on-line-Verbesserung

Optionale Funktion











1 Kanal RS-485

DI 2-channel

2-channel TUN

2-channel begrenzt Warnung





Technischer Parameter



Elektrische Eigenschaften

Maßart

Dreiphasendreidraht Wechselstrom-System

4es-adrig Wechselstrom-dreiphasigsystem



Abtastrate: 64mal pro Zyklus

Datenbildwiederholfrequenz

1S

Maß-Genauigkeit

Gegenwärtig

0,5%

Spannung

0,5%

Energie

0,5%

Frequenz

0.05Hz

Aktive Energie

1,0%

Blindenergie

2,0%

AO

1%

Eingangsspannungseigenschaften



Messende Spannung

3 X 220/380V (direkt angeschlossen)

3 X 57.7/100V (angeschlossen durch CT)

Erlaubte Last

1,2mal/ununterbrochen

Eingangsimpedanz

1.8MΩ

Eingangsstromeigenschaft

Messender Strom

5A oder 1A (angeschlossen durch CT)

Erlaubte Last

1,2mal/ununterbrochen

Eingangsimpedanz

<0>

Binärer Input

Funktionsspannung

Passiver Trockenkontakt (built-in+15VDC Stromversorgung)

Eingangsimpedanz

5KΩ

Isolierungsspannung

2KV

Relaisausgabe

Knotenart

Mechanischer Schock

Knotenkapazität

220 VAC/5A 30 VDC/5A

Arbeitsfähigkeitsspg.versorgungsteil

Wechselstrom

85~265 VAC/45-65Hz

DC

100~300 VDC

Verlustleistung

< 3W="">

Mechanische Eigenschaften

Gewicht

0.5kg

IP-Schutzgrad

Platte IP52, Körper IP30

Größe

72X 72 x 95mm

Betriebstemperatur

-10~55℃

Lagertemperatur

-20~70℃

Relative Luftfeuchtigkeit

5% - 90%RH, keine Kondensation

EMC

Störung der elektrostatischen Entladung

Iec 61000-4-2, Niveau 4

Gruppe des anti-schnellen vorübergehenden Impulses

Iec 61000-4-4, Niveau 4

Anti-Auswirkung

Iec 61000-4-5, Niveau 3

Anti-Frequenzmagnetfeld

Iec 61000-4-8, Niveau 3

Elektrische Isolierungsleistung

Isolationswiderstand

GB/T13729, >50MΩ

Frequenzwiderstandsspannung

GB/T13729, WECHSELSTROM 2KV 50Hz /1min

Antriebspannung

GB/T13729,5KV, 1.2/50us



Auswahlhilfe



SPEZIFIKATION:  PMC72A-B-C-D-E-F

Eine vorbildliche Spezifikation:

PMCL

Lcd-Anzeige

PMC72

Digitalanzeige

B bedeutet Art

I

Drehstrommeter

U

3-phasiges Spannungsmeter

P

3-phasiger Stromzähler

C

3-phasiges Energiefaktormeter

Z

3-phasige Energie, die Meter überwacht

C bedeutet die bewertete Maßspannung, gegenwärtig

1

57.7/100V, 5A

2

57.7/100V, 1A

3

220/380V, 5A

4

220/380V, 1A

D-Netzfrequenz

1

50Hz

2

60Hz

E-Arbeitsfähigkeitsspg.versorgungsteil

1

100~300VDC, 85~265VAC/45~65Hz

Optionale Funktion F

S

Input der Zweiheits-2-Channel

R

Relaisausgabe 2-Channel

C

1 Kanal RS485



Beispiel: Auftragsmodell ist: PMC72L-I-3-1-1-SR

Es bedeutet, dass PMC72L, das 3-phasiger LED-Anzeigenmessflügel das messen veranschlagt hat, 220/380V 5A, Netzfrequenz 50Hz ist, ist Stromversorgung 85~265VAC/45~65Hz, ist Wahl der binäre Input von 2 Kanal und die Relaisausgabe mit 2 Kanälen.
