| Spannungsbereich: | 4×300 V Wechselstrom | Spannungsenergie: | 120 VA |
|---|---|---|---|
| Spannungsgenauigkeit: | <0> | Nominale Eingangsspannung: | 110V/220/230V Wechselstrom, ernannt, ±15% |
| Nominale Frequenz: | 50/60Hz | Gewicht: | 20,5 KILOGRAMM |
| Markieren: | K68i-Sekundäreinspritzungs-Relais-Test-Ausrüstung,K68i-Sekundärrelais-Test-Ausrüstung,Sekundärtest-Ausrüstung der einspritzungs-IEC61850 |
||

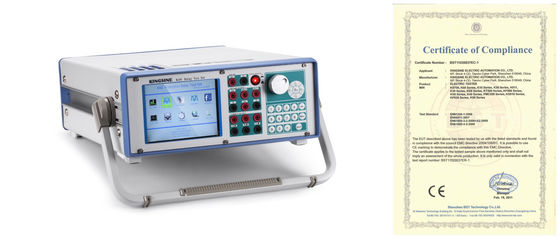

Universal-einspritzungs-Relais-Test-Ausrüstung IEC61850 K68i Sekundär
Beschreibung des Universalsekundäreinspritzungs-Tests stellte einwilligendes IEC61850 ein
Es wird allen Anforderungen des Feldversuchs gerecht. Die Prüfvorrichtung kann Standardsechsphasenstrom und Sechsphasenspannung mit Strom 35A/phase und Spannung 300V/phase gleichzeitig ausgeben. Die Prüfvorrichtung kann traditionelle Relais und Schutzgeräte nicht nur prüfen, aber prüft auch moderne Schutzgeräte auf Mikrocomputerbasis, besonders den Differentialschutz von Transformatoren und die automatischen Schaltelemente Stand-durch der Stromversorgung. Die Prüfung wird bequemer und perfekt.
Eigenschaft von Universalsekundäreinspritzungs-Versuchseinrichtungen einwilligendes IEC61850
Grundfunktionen:
| ● | DC-Test |
| ● | Wechselstrom-Test |
| ● | Abstandsrelaistest |
| ● | Harmonischer Test |
| ● | Frequenztest |
| ● | binärer Input von 8 Paaren |
| ● | binäre Ertrag von 4 Paaren |
Vor-Software-Funktionen (optional für Auswahl):
| ● | Differenzialer Test |
| ● | Zustandsreihenfolgentest |
| ● | Charakteristischer Test der Zeit |
| ● | Vorabstandstest |
| ● | Synchronisationsvorrichtungstest |
| ● | Störungswiederauftreten (Störungsspielrückseite) |
Spezifikation des Universalsekundäreinspritzungs-Test-Systems einwilligendes IEC61850
| Binärer Input | |
| Quantität | 8pairs |
| Art | naß/trocken, bis zum maximalen Input 300Vdc |
| Zeitentschließung | 100us |
| Abtastrate | 10KHz |
| Debounce-Zeit | 0~25ms (Software steuerte) |
| Zeitenfolge | 999.999s |
| Zeitfehler | ±1ms @ ≤1s, ±0.1% @ >1s |
| Galvanische Isolierung | Lokalisiert als 1,2,3,4-8 Paare |
| Binärer Ertrag (Relais-Art) | |
| Quantität | 4pairs |
| Art | Mögliche freie Relaiskontakte, Software gesteuert |
| Bruch-Kapazität Wechselstrom | Vmax: 400Vac/Imax: 4A/Pmax: 1000VA |
| Bruch-Kapazität DC | Vmax: 300Vdc/Imax: 4A/Pmax: 300W |
| Synchronisierung | |
| Synchronisierungs-Modus | Externes GPS (optional) |
| Stromversorgung u. Umwelt | |
| Nominale Eingangsspannung | 110V/220/230V Wechselstrom, ernannt, ±15% |
| Zulässige Eingangsspannung | 85~264Vac, 125~350VDC, Selbst-schützend |
| Nominale Frequenz | 50/60Hz |
| Zulässige Frequenz | 45Hz~65Hz |
| Leistungsaufnahme | VA 1500 maximal |
| Verbindungsart | Standard-Wechselstrom-Sockel 60320 |
| Betriebstemperatur | -10℃~55℃ |
| Lagertemperatur | -20℃~70℃ |
| Feuchtigkeit | <95> |
| Andere | |
| PC Verbindung | RJ45 Ethernet, 10/100M |
| Erdungs-Anschluss | 4mm Bananensockel |
| Gewicht | 20,5 Kilogramm |
| Maße (W x D x H) | 360×450×140 (Millimeter) |
Vorteil der Universalsekundäreinspritzungs-Prüfvorrichtung einwilligendes IEC61850
| ● | Variabler Batteriesimulator, DC 0-300V, Maximum 120Watts. |
| ● | Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus |
| ● | Anschaltung, zum des Tests (SOTF) zu bemängeln |
| ● | Aufeinander folgende Prüfung GPS-Synchronisierung |
| ● | On-line-Vektoranzeige |
| ● | Automatische Prüfberichtschaffung |
| ● | Anti-Ausschnitt ermitteln, falsche Verdrahtung, Warnung anzuschließen und Schutz selbst-zu schützen, zu überbelasten und zu überhitzen |
FAQ
Q: Kann das Gerät die Funktion von Synchronisieren oder Synchronismuskontrollrelais prüfen?
: Ja.
Q: Wie über die Garantie der Reparatur?
: Alle unsere Produkte haben 3 Jahre garantieren von der freien Reparatur und von der lebenslangen Wartung.
Q: Was ist Ihre technischen Vorteile?
: 7 Ertrag der Kanäle (4x300V u. 3x35A), jede Ausgabekanäle sind unabhängige und simultane Steuerung von den Größen-, Phasenwinkel- und Frequenzwerten, von fähig, DC, Wechselstrom-Sinuswelle einzuspritzen und bis zur Harmonik 20x.
