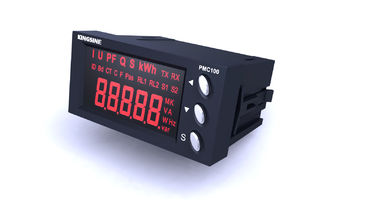

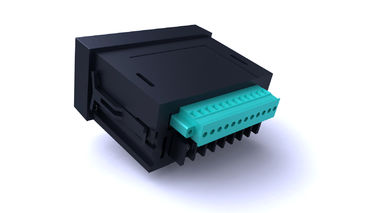

Einphasiges multifunktionales Leistungsmessgerät, 2-Kanal PMC100
Einphasige elektrische Parametermessung und Energiemessung
Online-Überwachung des elektrischen Parametergrenzwertalarms, Relaisrelevanzalarmausgang
Unterstützt 2-Kanal-DI / DO, kann den Wandlerausgang konfigurieren
Unterstützt MODBUS-RTU, RS485-Kommunikation
Überblick
Einphasiges digitales Leistungsmessgerät der PMC100-Serie akzeptiert kundenspezifische, modularisierte LED-Anzeigen mit hoher Helligkeit, sehr schön und großartig; Verwenden Sie einen Mikroprozessor mit niedrigem Stromverbrauch als Kern, um eine rein elektrische Parametermessung und Energiemessung zu erreichen. Kann optional verschiedene Binär-, Relais- und Analogausgangsschnittstellen konfigurieren, um die verschiedenen Anforderungen des Benutzers zu erfüllen; integriert RS-485-Kommunikationsanschlüsse, kann die Integration verschiedener intelligenter Verteilungssysteme problemlos realisieren. Die Produktfunktion ist praktisch, einfach zu bedienen und zu warten. Kann in der Anlagenüberwachung und -steuerung vor Ort eingesetzt werden, unterstützt die Experten für elektrische Anwendungen, bietet Datenbasis für SCADA und Smart Grid und liefert Entscheidungsgrundlagen für ein effektives intelligentes Energiemanagement.
Funktionsmerkmale
Funktionsmerkmale | PMC100Z | PMC100C | PMC100P | PMC100F | PMC100U | PMC100I | PMC100N |
Sofortiger realer virtueller Wert |
|
|
|
|
|
|
|
Aktuell | ◆ |
| ◆ |
|
| ◆ | ◆ |
Stromspannung | ◆ |
| ◆ |
| ◆ |
| ◆ |
Frequenz | ◆ |
|
| ◆ |
|
| ◆ |
Wirkleistung | ◆ |
| ◆ |
|
|
| ◆ |
Blindleistung | ◆ |
|
|
|
|
| ◆ |
Leistungsfaktor | ◆ | ◆ |
|
|
|
| ◆ |
Energie |
|
|
|
|
|
|
|
Aktive Energie | ◆ |
|
|
|
|
| ◆ |
Kommunikation |
|
|
|
|
|
|
|
RS485 / MODBUS-Protokoll | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Anzeige |
|
|
|
|
|
|
|
LED-Anzeige | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
Andere |
|
|
|
|
|
|
|
2-Kanal-DI | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
2-Kanal-DO | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
1 Kanal AO: 4-20mA | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
2-Kanal-Grenzwertalarm | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Supportprogramm Online-Upgrade | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Technische Parameter
Elektrische Eigenschaften | ||
Messart | Einphasen-Wechselstromsystem | |
| Abtastrate pro Zyklus: 64 Mal | |
Datenaktualisierungsrate | 1S | |
Meßgenauigkeit
| Aktuell | 0,2% |
Stromspannung | 0,2% | |
Leistung | 0,5% | |
Frequenz | 0,05 Hz | |
Aktive Energie | 1,0% | |
AO | 1% | |
Eingangsspannungseigenschaften | Messspannung | 0 ~ 600 V (Direktzugriff) |
Zulässige Überlast | 1,2 mal / kontinuierlich | |
Eingangsimpedanz | 1,8 MΩ | |
Eingangsstromkennlinie | Strom messen | 5A oder 1A (über CT Connect) |
Zulässige Überlast | 1,2 mal / kontinuierlich | |
Eingangsimpedanz | <0,1 Ω | |
Binäre INPUT | Betriebsspannung | 12 ~ 24 VDC (externe Stromversorgung) |
Eingangsimpedanz | 12 kΩ | |
Isolationsspannung | 2 kV | |
Relaisausgang | Knotentyp | Mechanischer Schock |
Knotenkapazität | 220 VAC / 5A, 30 VDC / 5A | |
4-20mA DC-Ausgang | Leerlaufspannung | 5VDC |
Überlastungskapazität | ≤200Ω | |
Isolationsspannung | 2 kV | |
Arbeitsstromversorgung | AC | 85 ~ 265 VAC / 45-65 Hz |
DC | 100 ~ 300 VDC | |
Energieverschwendung | <2,5 W | |
Mechanische Eigenschaften | ||
Gewicht | 0,3 kg | |
IP-Schutzgrad | Panel IP52, Gehäuse IP30 | |
Größe | 96 x 48 x 72 mm | |
Betriebstemperatur | -25 ~ 70 | |
Lagertemperatur | -40 ~ 85 | |
Relative Luftfeuchtigkeit | 5% - 90% RH, keine Kondensation | |
EMV | ||
Elektrostatische Entladung | IEC 61000-4-2, Ebene 4 | |
Gruppe von anti-schnellen transienten Impulsen | IEC 61000-4-4, Ebene 4 | |
Anti-Impact | IEC 61000-4-5, Ebene 3 | |
Anti-Frequenz-Magnetfeld | IEC 61000-4-8, Ebene 3 | |
Elektrische Isolationsleistung | ||
Isolationswiderstand | GB / T13729,> 50 MΩ | |
Frequenzspannungsfestigkeit | GB / T13729, Wechselstrom 2 kV 50 Hz / 1 min | |
Stoßspannung | GB / T13729, 5 kV, 1,2 / 50 & mgr; s |
