Schützende Sekundäreinspritzungs-Prüfungsausrüstung IEC61850 K68i

Schützende Sekundäreinspritzungs-Prüfungsausrüstung K68i 20.5Kg

Gesamtaufbau

1 Hardware-Verbindung

Die Feldversuchplattform besteht aus drei Teilen:

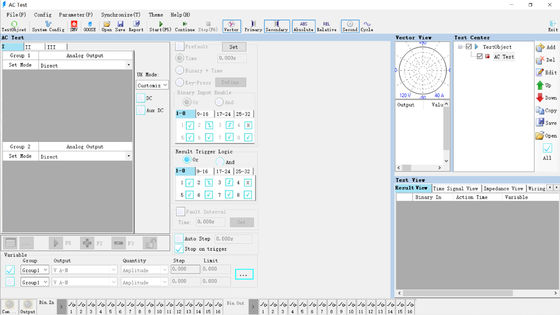

• Kunden-Software: schließt hauptsächlich die Anzeige des Testinhalts und -interaktion mit Benutzern ab;

• SchnittstellenHauptbibliothek: schließen Sie hauptsächlich die Steuerung und die Interaktion der Prüfvorrichtung, Frageprüfparameter, ab und laden Sie Testergebnisse;

• Relaisprüfvorrichtung: Sie empfängt Anweisungen von der SchnittstellenHauptbibliothek, den Testinhalt abzuschließen. Die ersten zwei Teile sind auf den gleichen Computer installiert.

1,2 System-Anwendungs-Fall

• System-Anwendungs-Falldiagramm beschreibt die Hauptarbeitsmethoden des Feldversuchbetreibers. Das Feldversuchteil muss auf die Prüfvorrichtung einwirken, um den Test automatisch abzuschließen und die Testergebnisse zu erzielen. Der Hauptinteraktionsmodus wird von der Prüfeinrichtungsschnittstelle zur Verfügung gestellt.

Sie können von der Zahl sehen:

• Die automatische Testarbeit wird zusammen von 3 Teilen des Kunden, der PrüfeinrichtungsschnittstelleHauptbibliothek und der Prüfvorrichtung erledigt;

• Das on-line-Experimentflussdiagramm beschrieb die Testschnittstellenhauptarbeitsweisen.

Vorteil der Universalsekundäreinspritzungs-Prüfvorrichtung einwilligendes IEC61850
