| Markenbezeichnung: | Kingsine |
| Modellnummer: | K1063 |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

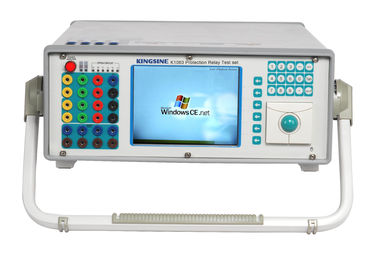

50Hz / 220V Relais-Test-Set / Übergangstest, 4 Phase AC / 3 Phase AC K1063
4 Paare Binäre Ausgabe
Kapazität: 250 V/3 A Wechselstrom/Gleichstrom
Leistung:1000VA
In-house und Feldtest, Laptop ist unnötig!
Mit dem Mikroprozessor und dem LCD-Bildschirm ist der Laptop unnötig, egal ob Sie im Haus oder im Feld testen. Außerdem hilft Ihnen die leistungsstarke und vollständige Software einfacher!
1. Adoptiert 6,4 große LCD-Bildschirm, und mit VGA-Video-Schnittstelle, so dass es zur Verfügung, um mit dem Projektor für das Training verbunden werden;
2. mit Alarmfunktion von Gehäuse Erdungstest und externe Spannung Eingabe, um persönliche Sicherheit zu gewährleisten;
3. Angebot unabhängiger Aux. DC an getestete Geräte, 0 ~ 300V/0,6A ((Poleless und einstellbar);
4. Zwei in einem von Zähler und Quelle, mit Funktion der internen und externen Prüfung, Selbstkalibrierung, Oszillographen, und die Dauer jedes Oszillographen erreicht 50S (optional Funktion);
5. Funktion der Prüfung des Wandlers und des Energiemessers (optional);
6. Annehmen Sie ein intelligentes und stabiles Window CE-Embedded-System. Windows hat den Vorteil eines kleinen Anwendungsprogramms mit schneller Geschwindigkeit, was das Problem der schlechten Stabilität, leicht beschädigter Hardware,und Virus von Windows 98/2000/XP;
7. Verwenden Sie High-Speed-CF-Karte als Speicher, stabiler, anti-Schock im Vergleich zu gewöhnlicher Hardware, so funktioniert zuverlässiger.
Hauptspezifikationen
|
Spannungsgeneratoren |
||
|
Einstellung Reichweite |
4 Phasen Wechselstrom (L-N) |
4 x 0... 130 V |
|
2-phasige Wechselstrom (L-L) |
2 x 0... 260 V |
|
|
Macht |
4 Phasen Wechselstrom (L-N) |
4 x 70 V, bei 0... 130 V |
|
2-phasige Wechselstrom (L-L) |
2 x 140 V, bei 0... 260 V |
|
|
Genauigkeit |
< 0,07% Messwert + 0,03% garantierter Bereich bei 0-130 V < 0,04% Messwert + 0,01% Bereich typisch bei 0-130 V |
|
|
Entschließung |
1 mV |
|
|
Stromgeneratoren |
||
|
Einstellung Reichweite |
6 Phasen Wechselstrom (L-N) |
6 x 0... 20 A |
|
3 Phasen Wechselstrom (2L -N) |
3 x 0... 40 A (Gruppe A II B) |
|
|
Einphasige Wechselströmung (6L-N) |
1 x 0... 120 A |
|
|
Macht |
6 Phasen Wechselstrom (L-N) |
6 x 150 VA, bei 0... 20A Max 250VA, mit anderen Stromkanälen entladen |
|
Dreiphasige Wechselstrom (2L N) |
3 x 300VA, bei 0... 40A (Gruppe A II B) Max 450VA, mit anderen Stromkanälen entladen |
|
|
Einphasige Wechselströmung (6L-N) |
1 x 900 VA |
|
|
Genauigkeit |
< 0,14% Messwert + 0,06% garantierter Bereich bei 0-40A < 0,05% Messwert + 0,02% Bereich typisch bei 0-40A |
|
|
Entschließung |
1mA |
|
|
Generatoren, allgemein |
||
|
Häufigkeit |
Reichweite |
0... 1000 Hz |
|
Genauigkeit / Drift |
Fehler < 0,001 Hz bei 10... 65 Hz, Fehler < 0,01 Hz bei 65 Hz...450 Hz Fehler < 0,02 Hz bei 450 Hz...1000 Hz |
|
|
Entschließung |
0.001Hz |
|
|
Phase |
Reichweite |
- 360°... +360° |
|
Genauigkeit / Drift |
Fehler < 0,2 ° |
|
|
Entschließung |
0.1° |
|
|
Zeit |
Reichweite |
0... 999, 999, 999 |
|
Genauigkeit / Drift |
Fehler<0,1 ms |
|
|
Entschließung |
1 ms |
|
|
Gleichstromgeneratoren |
||
|
Spannungsbereiche |
0... 300 V/180 V |
|
|
Leistungsbereiche |
0... 20A/300W |
|
|
Genauigkeit |
Fehler<0,1% Messwert + 0,1% garantierter Bereich bei 0...300 V; Fehler <0,1% Messwert + garantierter Bereich von 0,1% bei 0...20 A; |
|
|
Entschließung |
1mA; 1 mV |
|
|
Harmonische |
|
|
|
Harmonische Überlagerzeiten |
2... 20 |
|
|
Aux DC-Versorgung |
||
|
Reichweite |
0... 300V /0,6A |
|
|
Binäre Eingänge |
||
|
Zahl |
8 Paare |
|
|
Kompatible Spannung |
10V... 250V Gleichstrom |
|
|
Binäre Ausgänge |
||
|
Zahl |
4 Paare |
|
|
Kapazität |
250 V/3 A Wechselstrom |
|
|
Synchronisierung |
||
|
Synchronisierungsmodus |
GPS |
|
|
Stromversorgung |
||
|
Nominale Eingangsspannung |
220V±10% VAC, 1-Phase |
|
|
Macht |
1000VA |
|
|
Nennfrequenz |
50 ± 10% Hz |
|
|
Umweltbedingungen |
||
|
Betriebstemperatur |
-5 °C...55 °C |
|
|
Lagertemperatur |
-20 °C...75 °C |
|
|
Luftfeuchtigkeit |
5... 90%, nicht kondensierbar |
|
|
Gewicht |
20 kg |
|
|
Abmessungen |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Schnittstelle |
RJ45, USB, RS232, PS/2, VGA |
|
|
PC-Verbindung |
RJ45 |
|
Prüfbaugruppe für Schutzrelais der K10-Serie:
|
Modell |
Kanäle |
AC-Ausgänge |
|
K1063i |
10 Ausgangskanäle |
6*30A/3*60A/4*300V |
|
K1066i |
13 Ausgangskanäle |
6*30A/3*60A/7*300V |
|
K1066 |
13 Ausgangskanäle |
6*20A/3*40A/7*130V |
|
K1066+ |
13 Ausgangskanäle, |
6*30A/3*60A/7*130V |
|
K1063 |
10 Ausgangskanäle |
6*20A/3*40A/4*130V |
|
K1036 |
10 Ausgangskanäle |
3*40A/7*130V |
|
K1040 |
7 Ausgangskanäle |
3*40A/4*130V |
|
K1030 |
7 Ausgangskanäle |
3*30A/4*130V |
