| Markenbezeichnung: | Kingsine |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

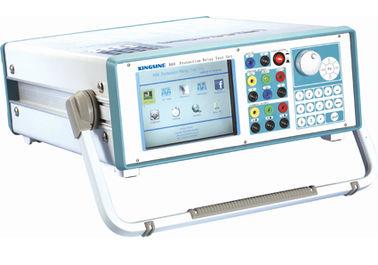

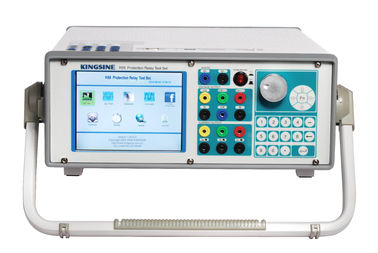

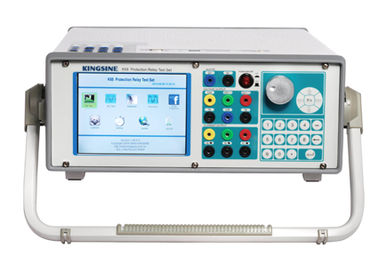

4 / 3 Phase AC Relais Sekundär-Injektionstest-Set RJ45, VGA K68
6.4 großer LCD-Bildschirm
4 Paare Binäre Ausgabe
Kapazität: 250 V/3 A Wechselstrom/Gleichstrom
4 Phasen Wechselstrom (L-N)
Die wirksamste Lösung für Relais-Tests!
Mit einem einzigen Design, in der Lage, die meisten Relais manuell oder automatisiert zu testen!
Software-Eigenschaften
1. in der Lage, die meisten Relais manuell oder automatisch zu testen: Spannungs-Relais, Strom-Relais, Frequenz-Relais, Leistungs-Relais, Impedanz-Relais, Harmonische Relais, Abstandsrelais usw.;
2. Mit der Funktion der Selbstbefestigung, Erdung und Erkennung kann die Softwareschnittstelle zeigen, ob das Gehäuse gut geerdet ist oder nicht, um die Sicherheit der Prüfung effektiv zu gewährleisten.
Hardware-Eigenschaften:
1. All-in-one Design-Releytester mit 6,4 Zoll LCD-Display;
2. 4 Phase AC Spannungssoße und 3 Phase AC Stromsoße können zusammen ausgeführt werden, sogar die Reichweite, Phase, Frequenz kann unabhängig eingestellt werden;
3. Max. Wechselstromspannung kann 300 V pro Phase erreichen, bieten unabhängige Aux. Gleichspannung für getestete Geräte, 0 ~ 300 V/0,6 A (polarlos und verstellbar);
4. Bieten Sie verschiedene Arten von Computer-Port: USB-Port, RJ45-Port, VGA-Video-Port, USB / RJ45-Ports bequem für die Datenübertragung, VGA-Video-Port kann mit dem Projektor verbunden werden und einfach für das Studium und Training;
5Super lange Lebensdauer Drehcode + Funktionelle Tastatur.
Technische Daten von K68
|
Spannungsgeneratoren |
||
|
Einstellung Reichweite |
4 Phasen Wechselstrom (L-N) |
4 x 0... 130 V |
|
|
2-phasige Wechselstrom (L-L) |
2x 0... 260 V |
|
Macht |
4 Phasen Wechselstrom (L-N) |
4 x70VA bei 0... 130 V |
|
|
2-phasige Wechselstrom (L-L) |
2 x 140 V, bei 0... 260 V |
|
Genauigkeit |
< 0,07% Messwert + 0,03% garantierter Bereich bei 0-130 V < 0,04% Messwert + 0,01% Bereich typisch bei 0-130 V |
|
|
Entschließung |
1 mV |
|
|
Stromgeneratoren |
||
|
Einstellung Reichweite |
Dreiphasige Wechselstrom (L-N) |
3 x 0... 35 A |
|
|
Einphasige Wechselströmung (3L-N) |
1 x 0... 105 A |
|
Macht |
Dreiphasige Wechselstrom (L-N) |
1x 450VA, bei 0... 35A |
|
|
Einphasige Wechselströmung (3L-N) |
1 x 1000VA bei 0... 105A |
|
Genauigkeit |
< 0,14% Messwert + 0,06% garantierter Bereich bei 0-35A < 0,05% Messwert + 0,02% Bereich typisch bei 0-35A |
|
|
Entschließung |
1mA |
|
|
Generatoren, allgemein |
||
|
Häufigkeit |
Reichweite |
0... 1000 Hz |
|
|
Genauigkeit / Drift |
Fehler < 0,001 Hz bei 10... 65 Hz, Fehler < 0,01 Hz bei 65 Hz...450 Hz Fehler < 0,02 Hz bei 450 Hz...1000 Hz |
|
|
Entschließung |
0.001Hz |
|
Phase |
Reichweite |
- 360°... +360° |
|
|
Genauigkeit / Drift |
Fehler < 0,2 ° |
|
|
Entschließung |
0.1° |
|
Zeit |
Reichweite |
0... 999, 999, 999 |
|
|
Genauigkeit / Drift |
Fehler < 1 ms |
|
Gleichstromgeneratoren |
||
|
Spannungsbereiche |
0... 300 V/180 V |
|
|
Leistungsbereiche |
0... 20A/300W |
|
|
Genauigkeit |
Fehler < 0,1% Messwert + garantierter Bereich von 0,1% bei 0...300 V; Fehler <0,1% Messwert + garantierter Bereich von 0,1% bei 0...20 A;
|
|
|
Entschließung |
1mA; 1 mV |
|
|
Aux DC-Versorgung |
||
|
Reichweite |
0...300V/0,6A |
|
|
Binäre Eingänge |
||
|
Zahl |
8 Paare |
|
|
Kompatible Spannung |
10V... 250V Gleichstrom |
|
|
Binäre Ausgänge |
||
|
Zahl |
4 Paare |
|
|
Kapazität |
250V/3A (Wechselstrom/ Gleichstrom) |
|
|
Synchronisierung |
||
|
Synchronisierungsmodus |
GPS |
|
|
Harmonische |
||
|
Harmonische Überlappungszeiten |
2... 9 Mal |
|
|
Stromversorgung |
||
|
Nominale Eingangsspannung |
220V±20% VAC, 1-Phase |
|
|
Macht |
1000VA |
|
|
Nennfrequenz |
50 ± 10% Hz |
|
|
Umweltbedingungen |
||
|
Betriebstemperatur |
-5 °C... 55 °C |
|
|
Lagertemperatur |
-20 °C... 75 °C |
|
|
Luftfeuchtigkeit |
5%... 90%, nicht kondensierbar |
|
|
Gewicht |
20 kg |
|
|
Abmessungen |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Schnittstelle |
RJ45, USB, VGA |
|
Liste der Relay-Tester der Hauptserie:
|
K68-Serie |
K68 |
3x35A, 4x130V, 5-Funktionsmodule, Ethernet, TFT-LCD, WinCE |
|
K68i |
3x35A, 4x300V, 5 Funktionsmodule, Ethernet, TFT-LCD, WinCE |
Hauptfunktionen:
|
Artikel 2 |
Ich habe keine Ahnung. |
|
Überstromrelais |
51/76 |
|
Umgekehrte Zeitüberströmungsrelais |
50 |
|
Unterstromrelais |
37 |
|
Erdbruch-Relees |
50 |
|
Richtungsüberströmungsrelais |
67 |
|
Richtungsgebundene Bodenfehlerrelais |
67N |
|
Überspannungsrelais |
59 |
|
Unterspannungsrelais |
27 |
|
mit einer Spannung von mehr als 50 W |
91 |
|
Stromleitungen |
32 |
|
Relais mit Leistungsfaktor |
55 |
|
Fernschutzausrüstung (phasenweise) |
21 |
|
Automatische Rückschließvorrichtungen |
79 |
|
Auslösende Relais |
94 |
|
Spannungsrelais |
|
|
Überimpedanz-Relees, Z> |
|
|
Unterimpedanzrelais, Z |
|
|
Zeitverzögerungsrelais |
|
Video
Video
Video
|
|
