| Markenbezeichnung: | KINGSINE |
| Modellnummer: | KA30/KA60 |
| MOQ: | 1set |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, T/T |

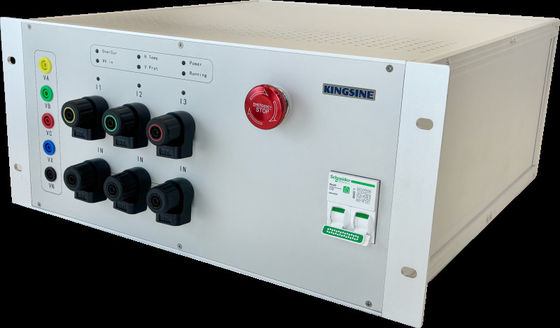

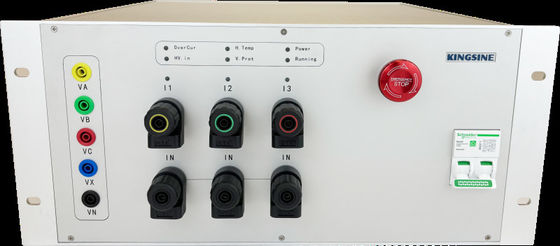

KA30 / KA60 ist ein hochgenauer, leistungsstarker, auf einem Panel montierter Echtzeit-Simulationsleistungsverstärker mit Vierphasenspannung und Dreiphasenstrom.
Jeder Ausgangskanal ist unabhängig und gleichzeitig für die Steuerung von Größen, Phasenwinkel und Frequenzwerten bestimmt.
in der Lage, Gleichstrom-, Wechselstrom-Sinuswellen und bis zu 5 KHz-Signale einzuschieben;
Hohe Belastungsfähigkeit, Echtzeit-Hardware in der Loop-Simulation.
Grundfunktionen
| ● | 4 Kanäle Spannung und 3 Kanäle Strom. Alle Kanäle Magnitude, Frequenz, Phase können separat eingestellt werden. |
| ● | Hohe Linearität, hohe Schrittantwort, Gesamtgenauigkeit < 0,2%. |
| ● | Überhitzung, Überlastung der Selbstschutzsysteme. |
| ● | Bequeme Pause-/Lauffunktion. |

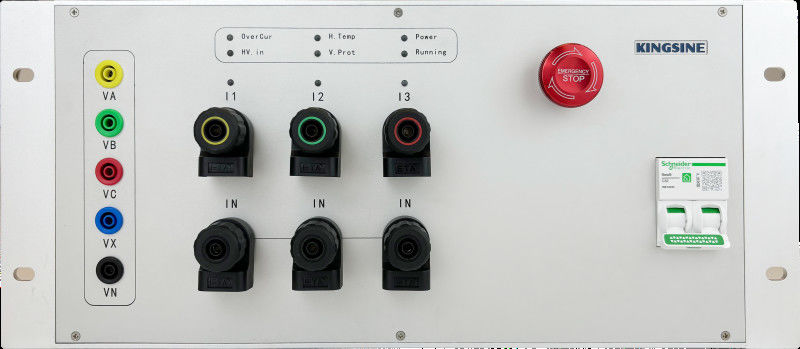

| ● | Ein 19-Zoll-Standard-Chassis-Panel-Design, kleine Abmessungen, leicht zu zentralisieren. |
Spezifikationen:
| Ausgangsspannung | KA30 / KA60 | Einheit für die Bereitstellung von Daten | |
| Spannungsbereich | 4 × 0~130 V RMS | 4 × 0 ~ 300 V RMS | |
| Macht | > 65VA/Phase | > 150VA/Phase | |
| Gewinn | 18V/V | 40 V/V | |
| Genauigkeit der Spannungsausgabe | < ± 0,2% | ||
| Schwingungsrate der Laständerung | < ± 0,2% (1 ~ 30VA Leistung, 57,7 V) | ||
| Eingangsimpedanz | > 10 kΩ | ||
| Frequenzbereich | Gleichstrom-5KHz ±1dB | ||
| Harmonische Verzerrungsquote | < 0,2% | ||
| Verzögerung der Eingabe / Ausgabe | < 20 μS (50 Hz) | ||
| Schrittweise Reaktion | < 20 μS | ||
| Eingangssignalniveau | 0~7,5 V RMS | ||
| Aktuelle Ausgabe | KA30 / KA30i | KA60 / KA60i | |
| Leistungsbereich | 3 × 0~30A RMS | 3 × 0~60A RMS | |
| Macht | > 450VA/Phase | > 800VA/Phase | |
| Gewinn | 4A/V | 8A/V | |
| Aktuelle Ausgangsgenauigkeit | < ± 0,2% | ||
| Schwingungsrate der Laständerung | < ± 0,2% (0 ~ 2Ω, 5A) | ||
| Eingangsimpedanz | > 10 kΩ | ||
| Frequenzbereich | Gleichstrom-5KHz ±1dB | ||
| Harmonische Verzerrungsquote | < 0,2% | ||
| Verzögerung der Eingabe / Ausgabe | < 20 μS (50 Hz) | ||
| Schrittweise Reaktion | < 20 μS | ||
| Eingangssignalniveau | 0~7,5 V RMS | ||
| Phase | Phasengenauigkeit | < 0,2° |
| Stromversorgung | Wechselspannungseingang | 220V ± 10% |
| Macht | 2000 VA | |
| Häufigkeit | 50 Hz / 60 Hz | |
| Andere | Temperatur | 0°C bis 50°C |
| Luftfeuchtigkeit | ≤ 95%, keine Kondensation | |
| Gewicht | < 20 kg | |
| Abmessung | 135mm x 445mm x 400mm, 3U 19 Zoll |
Bestellinformationen
| Modell | Teil Nr. | Beschreibungen |
| KA30 | 205003 | 3 × 0~30A, 4 × 0~130V |
| KA30i | 205005 | 3 × 0~30A, 4 × 0~300V |
| KA60 | 205004 | 3 × 0~60A, 4 × 0~130V |
| KA60i | 205006 | 3 × 0~60A, 4 × 0~300V |
|
|
