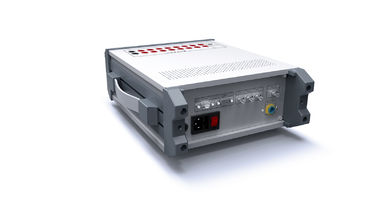

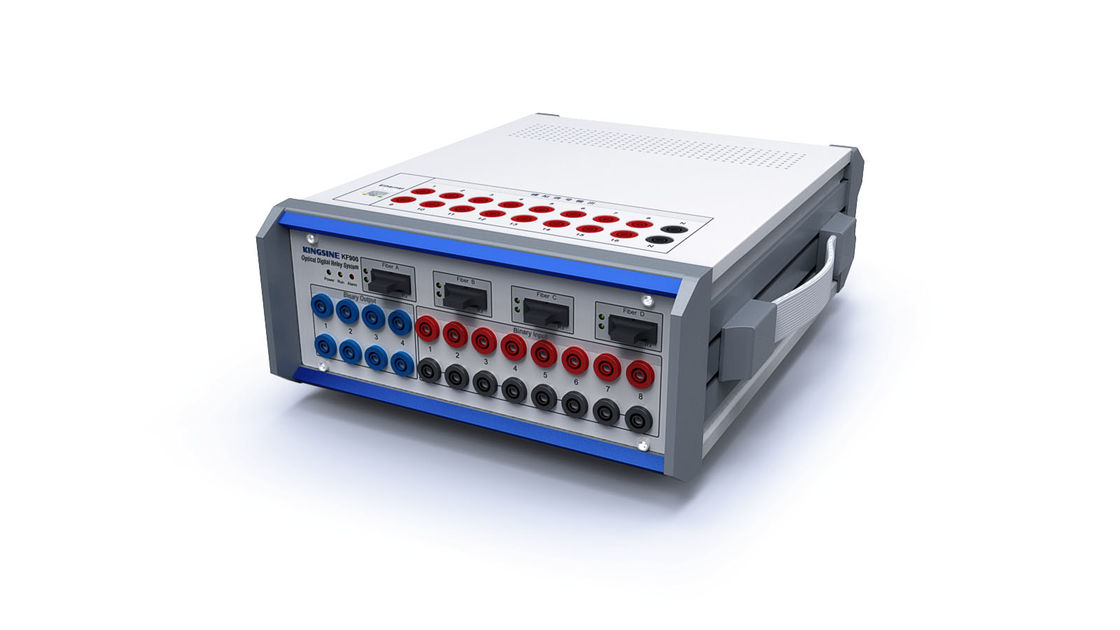

Optisches Digital-Relais-Test-System, 50Hz/220V/850nm KF900
Test 1.Easy
2.operation Menü, einfache Operation
Standard 3.IEC60044-7/8
4.Wavelength: 850nm
* mit vier Faser Ethernet-Schnittstellen und engagierter Ausgabeschnittstelle der Dreiwege-FT3
* in Übereinstimmung mit Format des Rahmens IEC61850-9-1 oder IEC61850-9-2 und senden Sie Beispiel-FT3-Rahmenformat oder veröffentlichen Sie,/unterzeichnen Sie GANS-Mitteilungen,
*The gab Beispielwert aus, oder GANS kann frei definiert werden,
* hat 12 Kanäle Analogergebnis des schwachen Signals, eine Vielzahl von Schutzrelais, Überwachung und Kontrollegeräte, intelligente Operationskastenprüfung zu erzielen.
Funktions-Eigenschaften
Stellen Sie völlig Testlösungen zu den verschiedenen Schutzgeräten des Relais IEC61850 u. zu den Automatisierungsgeräten für alle erfahrenen Nutzer zur Verfügung.
Stellen Sie 4 Paare der optischen Schnittstelle 100Base-FX, (FT3) des St. 3, das heraus optisch sind, der Unterstützung EC61850-9-1, des EC61850-9-2, des EC6004-7/8 (FT3) und MitteilungsKopienüberprüfung der Gans der optischen digitalen zur Verfügung
Herkömmliche analoge binäre Inputprozession ist kompatibel und stellt 8 Paare analoge binäre Input u. 4 Paare Zweiheitsertrag zur Verfügung
Stellen Sie 1 RG-B/PPS Schnittstelle zur Verfügung, kann auf RG-B oder PPS-Zeitzugreifen Signal, die mit synchroner Uhr GPSs synchronisieren.
Technischer Parameter
|
Binärer Input
|
|
|
Nein.
|
8 Paare |
|
Input-Eigenschaft |
0V~250V (DC) oder kein contanct (automatisch identifiziert) |
|
Beispielfrequenz |
10kHz |
|
Zeit-Entschließung |
100μs |
|
Maximale Messdauer |
1.50×105 s |
|
TIMING-Fehler |
±1ms (0.001s~1s) ±0.1% (1s~1.50×105 s) |
|
Stellen Sie Strecke Debounce-Zeit ein (stellen Sie durch Software) ein |
0ms~25ms |
|
Elektrische Isolierung |
8 Paare gaben elektrische Isolierung ein |
|
Schwellen-Widerstand-Parameter (keine Kontakte) |
5 kΩ… 13kΩ
|
|
Sychronizations-Schnittstelle (GPS) |
|
|
|
KSGGPS-ist Satelliten-sychronization Gerät) optional; B-Code (RS485) sychronization Schnittstelle |
|
Binärer Ertrag |
|
|
Nein. |
4 Paare |
|
Art |
keine contants und kein Pfosten, gesteuert durch Software |
|
Wechselstrom-Kapazität |
Vmax: 250V (DC) /Imax: 3A |
|
DC-Kapazität |
Vmax: 250V (DC) /Imax: 1A |
|
Stromversorgung |
|
|
Nennspannung |
220V (WECHSELSTROM) |
|
Erlaubte Spannung |
100V~240V (WECHSELSTROM) |
|
Bewertete Frequenz |
50Hz |
|
Gewährte Frequenz |
40~60Hz |
|
Gegenwärtig |
1A (Maximum) |
|
FT3 Schnittstelle |
|
|
Unter Verwendung des Standards |
IEC60044-7/8 |
|
Anschluss NEIN. |
3 Paare |
|
Schnittstellen-Art |
St. |
|
Wellenlänge |
850nm |
|
Art aus optischen Fasern |
62.5/125μm, in mehreren Betriebsarten |
|
Getriebe-Abstand |
1km |
|
Ethernet-Kommunikationsschnittstelle |
|
|
Art |
10/100 Basis-TX (10/100 Mbit, twisted pair/Auto gekreuzt) |
|
Hafen nein. |
1 Paare |
|
Schnittstellen-Art |
RJ45 |
|
Kabel-Art |
5 Paare twisted pair |
|
Zustands-Anzeichen |
LED-Grün (Licht): effektive Verbindung LED-Gelb (Aufflackern): Datenaustausch |
|
Faser-Optikkommunikationsschnittstelle |
|
|
Art |
100Base-FX (100Mbit, Faseroptik, Vollduplex) |
|
Hafen nein. |
4 Paare |
|
Schnittstellen-Art |
Sc |
|
Kabel-Art |
62.5/125μm (Multimodefaserorange) |
|
Wellenlänge |
1300nm |
|
Getriebe-Abstand |
> 1Km |
|
Zustands-Anzeichen |
SPD-Grün (Licht): effektive Verbindung Verbindungs-/Tatengelb (Aufflackern): Datenaustausch |
|
Betriebsumgebung |
|
|
Betriebstemperatur |
-10℃~+50℃ |
|
Storage&-Transport-Temperatur |
-20℃~+70℃ |
|
Feuchtigkeit |
5~90% relative Luftfeuchtigkeit, keine Kondensation
|
