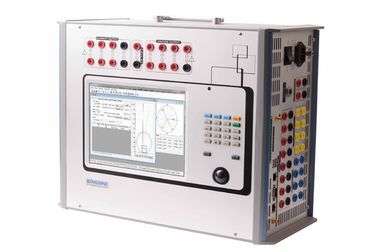

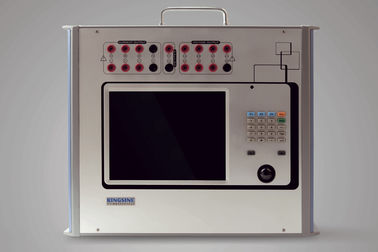

| Markieren: | KF920 Fiber Universal Relay Prüfsatz,Optische digitale Relaisprüfung |
||
|---|---|---|---|
Hauptfunktionen:
Einzigartiges universelles Testdesign, eingebautes lokales Kontrollbord und Maus mit Windows-System für die vollständige Funktionsprüfung und bieten WIFI-Modul-Funktion für die Fernsteuerung durch externe Laptop-Verbindung.
Geeignet für alle Arten von Elektromagnetik-Relais, Mikrocomputer-Relais; komplette Zusammenstellung der IEC61850/IEC60044-7/8-Protokolle, Facility for Merge Unit und numerische IED-Relais.
8 Glasfaseranschlüsse,8 FT3-Send- und 2FT3-Empfangsanschlüsse, jeder Glasfaseranschluss kann mehrere Gruppen SMV und GOOSE übertragen, jede SMV-Fähigkeit konfiguriert bis zu 64 Probenahmekanäle.
Aktiver für Abonnements & Simulationen GOOSE, SMV Nachrichtensignal.
Installationsimport/Export/Download/Save Unterstation Konfigurationssprache Datei
(Dateien im Format SCD/ICD/CID/NPI).
Simulieren von abnormalen Netzwerkfehlerbedingungen (Verlust von Rahmen, Fehlbestellung, Qualitätsstörungen, Nachrichten erneut senden, Daten ungewöhnlich, Synchronismus usw.)
13 Niedrigpegelsignalausgänge für die Prüfung von Relais mit niedrigem Schutz.
Einrichtung für die Kalibrierung des Energiemessers und des Wandlers.
AC/DC-Messung, 0 ~ 600 V, 0 ~ 5 A.
Eigenschaften:
KF920 Spezifikationen
| Analogkanäle | |
| Strom: | Wechselstrom 6X30A@450VA |
| AC 3X60A@850VA | |
| Wechselstrom 1X100A@1000VA | |
| Gleichstrom 6X20A@300W | |
| Spannung: | AC 7X130V L-N@80VA |
| AC 3X260V L-N@110VA | |
| AC 3X130V L-N@80W,0.2 Klasse | |
| Genauigkeit: | AC-Klasse 0,1 und DC-Klasse 0,2 |
| Verzerrungen: | < 0,1% |
| Hilfsstrom: | 0 ~ 300 V @ 120 W |
| 13 Niedrigwertige Ergebnisse | |
| Anzahl: | 13 Kanäle, Phoenix-Anschluss |
| Spannung: | Wechselstrom von 0 bis 8 Vrms, Gleichstrom von 0 bis 10 V |
| Strom: | Nennwert 2mA, maximal 10mA. |
| Leistung: | ≥ 0,5VA |
| Genauigkeit: | < 0,2% ((0,01 ~ 0,8 Vrms) |
| < 0,1% ((0,8 ~ 8Vrms) | |
| Die Entschließung: | 250 uV |
| Verzerrung (THD %) | < 0,1% |
| Fiber Ethernet-Anschlüsse | |
| Modus: | 100Base-FX Full Duplex |
| Anzahl: | 8 Paare |
| Typ: | LC |
| Typ der Faser: | 62.5/125um ((Mehrere optische Fasern, Orange Rot) |
| Wellenlänge | 1310 nm |
| Übertragungsdistanz | > 1 km |
| Anzeige: | SPD Grün ((Licht): gültige Verbindung |
| Link/Act Gelb (blinkend):Austausch von Daten | |
| Frequenz und Phasenwinkel | |
| Frequenzbereich: | Gleichstrom ~ 1,2 kHz |
| Frequenzgenauigkeit | ± 1 ppm |
| Frequenzlösung: | 0.001Hz |
| Phasenwinkel | - 360° bis + 360° |
| Phasengenauigkeit | < 0,05°typ,< 0,1°Guar,50/60Hz |
| Phasenauflösung: | 00,01° |
| Binäre Eingabe | |
| Anzahl: | 8 Paare |
| Typ: | Nasse/trockene, Pulszahl, Messung |
| Grenzwerte: | 0~600Vdc, Software gesteuert |
| Probenahme: | 10 kHz |
| Zeitauflösung: | 100 us |
| Absprungzeit: | 0 ~ 25 ms (softwaregesteuert) |
| Zeitbereich: | Unendlich |
| Zeitfehler: | Die Angabe des Zustands des Zustands ist in Anhang I Abschnitt 2 zu lesen. |
| ±0,1%@>1s | |
| Galvanische Isolierung: | 4 mit jeweils 2 Paaren isoliert |
| Eintrittsimpedanz: | 600 KΩ |
| Binäre Ausgänge ((Releytyp) | |
| Anzahl: | 4 Paare |
| Typ: | Potenzielle freie Relaiskontakte, softwaregesteuert |
| Bremskapazität AC | Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen. |
| Bremskapazität Gleichstrom | Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen. |
| Binäre Ausgänge (High-Speed Halbleiter) | |
| Anzahl: | 4 Paare |
| Typ: | Halbleiter, potentiell frei |
| Bremskapazität Gleichstrom | Vmax:350Vdc,ac ((p-p) /Imax:0.5A/Pmax:150W |
| Reaktionszeit: | 100 us |
| AC/DC-Messung | |
| Spannungsbereich: | 0~600V,DC/ACrms, ((Rg:1V,10V,60V,600V) |
| Spannungsgenauigkeit: | < 0,5%rg |
| Leistungsbereich: | 0 ~ 5 Arms (Klemm-Eingang) |
| Aktuelle Genauigkeit: | < 0,5%rg |
| Frequenzbereich: | 45 ~ 65 Hz, Genauigkeit < 0,01 Hz |
| Phasengenauigkeit: | 0 bis 360°, < 0,5° |
| Harmonische | 2~20mal, < 0,5%rg |
| Kalibrierung des Wandlers | |
| Gleichstrom | |
| Reichweite: | DC: 0 ~ ± mA, 1 ~ ± 20 mA, automatischer Bereich |
| Max.Eingabe: | 600 mA |
| Eintrittsimpedanz: | 15Ω |
| Genauigkeit: | < 0,02% Rg Typ < 0,05% Rg Guar. |
| Gleichspannung | |
| Reichweite: | Gleichspannung: 0~±10V |
| Max.Eingabe: | ±11V |
| Eintrittsimpedanz: | 1MΩ |
| Genauigkeit: | < 0,02% Rg Typ, < 0,05% Rg Guar |
| Kalibrierung des Energiezählers | |
| Sensorverbrauch: | Mechanische Zähler/elektronische Zähler |
| Ausgang des Sensors: | Hohe Spannung: ≥ 4,5 V,Niedrige Spannung: ≤ 0,2 V |
| Impulseingang: | 1 Hafen |
| Impulsabstand: | 500 kHz-Impuls-Eingang max. |
| Impulsausgang: | 1 Transistorausgang |
| Andere, Größe und Gewicht | |
| Ethernet-Port: | 2x10/100/1000M Basis-Tx RJ45 |
| USB: | 2Xusb 2.0 Typ weiblich |
| Synchronisatorport: | IRIG-B,GPS BNC Ant,IEEE1588 |
| Andere: | Einheitliche Datenbank (RS232) |
| Größe: | 358x149x297mm |
| Gewicht: | < 19 kg |
| Energieversorgung und Umwelt | |
| Nominale Eingangsspannung | 220Vac |
| Zulässige Eingabe | 100 ~ 264Vac |
| Nennfrequenz | 50/60 Hz |
| Zulässige Frequenz | 45 bis 65 Hz |
| Stromverbrauch | 2000VA max. |
| Temperatur (betrieblich) | 0°C bis 55°C |
| Temperatur (Speicher) | -20°C bis 70°C |
| Luftfeuchtigkeit | 5% bis 95% RH, nicht kondensierend |
