| Markenbezeichnung: | KINGSINE |
| Modellnummer: | KF86P |
| MOQ: | 1set |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, T/T |

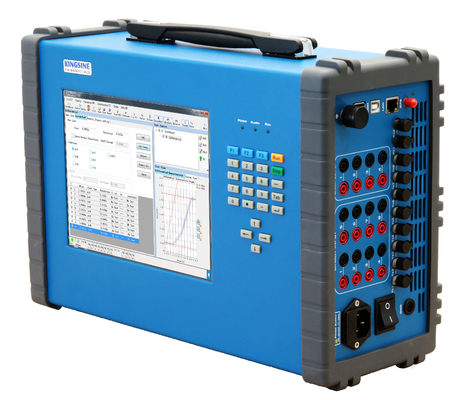

Der Welt Testsatz des hellsten u. der hohen Leistung Universalrelais
Beschreibung:
Grundfunktionen
Das KF86P ist ein Vielzweck-, leichter, des Feldes tragbarer Test, der eingestellt werden, es fähig zur Prüfung einer großen Vielfalt der elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais, der Bewegungsüberlastrelais, der Prüfung IEC61850 und der ähnlichen Schutzgeräte.
Voreigenschaft
Graphikprogrammschnittstelle:
Spezifikationen:
| Wechselstrom-Stromquelle | |
| Umfang u. Energie | 6×35A @ 424VA maximal jedes; 3×70A @ 670VA maximal jedes; |
| Genauigkeit |
<0> <0> |
| Strecke | Strecke I: 3A Strecke II: 35A Automatische Strecke |
| DC-Ausgleich | <3ma Typ=""> |
| Entschließung | 1mA |
| Verzerrung | <0> |
| Steigt auf,/Abfallantwort | <100us> |
| DC-Stromquelle | |
| Umfang u. Energie | 3×20A @ 400W maximal |
| Genauigkeit | ±5mA @ <1a> ±0.2% @ ≥1A |
| Steigt auf,/Abfallantwort | <100us> |
| Wechselspannungsquelle | |
| Umfang u. Energie | 6×310V @ 105VA maximal jedes |
| Genauigkeit |
<0> <0> |
| Strecke | Strecke I: 30V Strecke II: 310V Automatische Strecke |
| DC-Ausgleich | <10mv Typ=""> |
| Entschließung | 1mV |
| Verzerrung | <0> |
| Steigt auf,/Abfallantwort | <100us> |
| Gleichspannungsquelle | |
| Umfang u. Energie | 6×350V @ 100W maximal 3×700V @ 150W maximal |
| Genauigkeit | ±10mV @ <5v> ±0.2% @ ≥5V |
| Steigt auf,/Abfallantwort | <100us> |
| Frequenz-u. Phasen-Winkel | |
| Frequenzbereich | DC | 1000Hz, Ausgleichstrom 3000Hz |
| Frequenz-Genauigkeit | ±0.5ppm |
| Frequenz-Entschließung | 0.001Hz |
| Phasen-Strecke | -360°~360° |
| Phasen-Genauigkeit | <0> |
| Phasen-Entschließung | 0.001° |
| Zusätzliche DC-Versorgung (Batterie-Simulator) | |
| Strecke | 10 | 300Vdc |
| Energie | >70W maximal |
| Genauigkeit | 1% Rg Guar. |
| Binärer Input | |
| Elektrische Isolierung | 10 Paare von elektrischem lokalisiert jedem |
| Eingangsimpedanz | 5 kΩ… 13kΩ (leerer Kontakt) |
| Eingegebene Eigenschaft | 0 V~300Vdc oder Trockenkontakt (Binärer 1~4 Input dreht Potenzial kann programmierbar sein) um |
| Abtastrate | 10kHz |
| Zeitentschließung | 10us |
| Zeitmessbereich | Unendlichkeit |
| Zeitgenauigkeit | ±1ms @ <1s> ±0.1% @ ≥1s |
| Debounce-Zeit | 0~25ms (Software steuerte) |
| Binärer Ertrag | |
| Quantität | 4 Paare |
| Art | Transistor der schnellen Geschwindigkeit, programmierbare Software-Steuerung |
| Wechselstrom-Bruchkapazität | Vmax: 250V (Wechselstrom)/Imax: 0.5A |
| DC-Bruchkapazität | Vmax: 250V (DC-)/Imax: 0.5A |
| Elektrische Isolierung | Alle Paare lokalisiert |
| Zeit-Synchronisierung | |
| Satellitensynchronisierung | 1 × SMA, Gebrauch für GPS-Antennenschnittstelle Unterstützung GPS und Beidou-Satellit |
| Faser IRIG-B | 2 × St., 1 für Getriebe, 1 für das Empfangen |
| Elektrisches IRIG-B | 1 × 6Pin 5.08mm Phoenix Anschluss 1 für Getriebe, 1 für das Empfangen |
| Externe Triggersynchronisierung | 1 × 4Pin 5.08mm Phoenix Anschluss externer Triggerinput + externer Triggerertrag |
| Synchronisierungsfehler | <10us> |
| Kommunikationsschnittstelle | |
| Ethernet | 2 × RJ45, 10/100M |
| WIFI | Eingebauter WIFI-DHCP-Service |
| Serielle Schnittstelle | 1 × RS232 |
| USB | 2 × USB2 |
| Gewicht u. Größe | |
| Größe | 390mm×256mm×140mm |
| Gewicht | 10kg |
| Anzeige | 9.7inch LCD, Touch Screen |
| Tastatur | Zahlschlüssel + Richtungsschlüssel |
| Stromversorgung | |
| Nennspannung | 220V/110V (WECHSELSTROM) |
| Zulässige Spannung | 85 - 265 VAC; 127V~350V (DC) |
| Nominale Frequenz | 50Hz |
| Zulässige Frequenz | 47-63Hz |
| Gegenwärtig | 10A maximal |
| Leistungsaufnahme | 1200VA maximal |
| Verbindungsart | Standard-Wechselstrom-Sockel 60320 |
| Arbeitsbereich | |
| Betriebstemperatur | -10~+55 ℃ |
| Relative Luftfeuchtigkeit | 5~95%, Nicht-Kondensation |
| Lagertemperatur | -20℃ | +70℃ |
| Atmosphärendruck | kPa 80kPa~110 (Höhe 2000m oder niedrigeres) |
Fortschritt:
(Optionale Module)
Funktionen IEC61850:
| ● | Völlig einwilligender Repräsentativwert IEC61850 und GANS; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Fähig, das Probieren des Wertes und der Analogsignale oder Teilnehmer gleichzeitig auszugeben und Funktion der GANS-Mitteilung zu veröffentlichen binäre Inputs/Output und Relaiskontakt. |
| ● | Bis 36 Repräsentativwertkanäle können aufgezeichnet werden. |
| Faserhafen (LC-Art) | |
| Art | 100Base-FX (100Mbit, Faser, voll- Duplex) |
| Anschlussnummer | 8 Paare |
| Kabelmodell | 62.5/125μm (Mehrfach-Modusfaser, Orange) |
| Wellenlänge | 1310nm |
| Getriebeabstand | > 1Km |
| Zustandsanzeige | SPD-Grün (Lichter): aktive Verbindung LinkAcT gelb (blinkend): Datenaustausch |
Signalausgabefunktion mit 10 niedrige Kanälen:
| Niedrige Signalausgabe | |
| Ausgabekanäle | 10 Kanäle, 8 Spannungsertrag + 2 Stromabgaben |
| Ausgabebausteinart | Phoenix-Anschluss |
| Ertragstrecke | 8x0~8Vrms; 2x0~20mA |
| Genauigkeit |
(0.01~0.8 Vrms/0~2mA):<0> (0.8~8 Vrms/2~20mA): <0> |
| Entschließung | 250µV |
| Harmonik (THD%) | < 0=""> |
| Frequenzbereich | DC~1.0kHz, vorübergehendes 3KHz |
| Frequenzgenauigkeit | 0,002% (Betriebsfrequenz) |
| Frequenzentschließung | 0.001Hz |
| Phasenstrecke | 0~359.9° |
| Phasengenauigkeit | <0> |
| Phasenentschließung | ±0.001° |
Wandler-Kalibrierungs-Funktion:
| DC-Maß-Input | ||
| Spannungs-Input | Strecke | DC 0~±10V |
| Max Input | ±11V DC | |
| Genauigkeit | Genauigkeit <0> | |
| Eingangsimpedanz | 1M Ohm | |
| Gegenwärtiger Input | Strecke | 0~±1mA/1~±20mA, Selbststrecke |
| Max Input | 600mA | |
| Genauigkeit | Genauigkeit <0> | |
| Eingangsimpedanz | 15 Ohm | |
Energie-Meter-Kalibrierungs-Funktion:
| Energie-Meter-Kalibrierung | |
| Sensor-Verwendung | Mechanische Meter/elektronische Meter |
| Sensor-Ertrag | Hoher Hebel: >4.5V, niedriger Stand:<0> |
| Impuls-Input | 1 Impulsinputhafen, hohe Stufe 5Vdc gültig nur. |
| Impuls-Strecke | Maximum Input des Impulses 500KHz. |
| Impuls-Ertrag | 1 Transistorertrag, Open-Collector, 5Vdc/5mA |
