| Markenbezeichnung: | KINGSINE |
| Modellnummer: | KF86P |
| MOQ: | 1 SATZ |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, T/T |

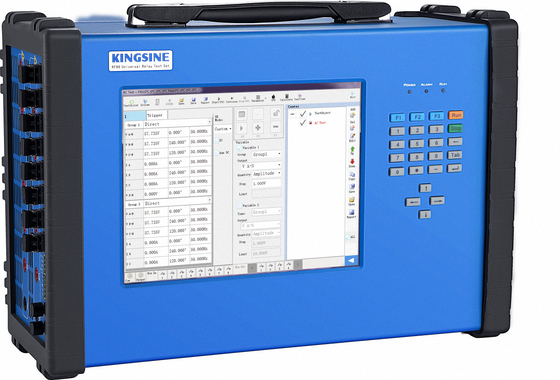

Prüfung von Hochleistungsschutzrelais IEC61850 KF86P 6x35A und 6x310V
(Kürzlich in die USA von KF86P-Geräten und Zubehör geliefert)
KINGSINE KF86 hat ein geringes Gewicht von 10 kg, eine sehr kleine Größe (390 mm * 256 mm * 140 mm) für eine einfache Mitnahme auf Flugreisen.
6 x 35 A bei max. 425 VA und 6 x 310 V bei max. 105 VA analoge Ausgänge
Kompaktes 6-Phasen-Relaisprüfgerät mit hoher Genauigkeit und vollständiger Lösung (gemäß IEC61850-Abtastwert und GOOSE), erfüllt alle Anforderungen für die Erkennung und Fehlersuche von IEC61850-IEDs, Merge Units, Stationssteuerungssystemen und herkömmlichen Schutzrelais.
Bisher wurden Produkte der Marke KINGSINE erfolgreich Kunden in mehr als 80 Ländern auf der ganzen Welt bedient.
Vorteil von Übereinstimmung mit IEC61850 Abtastwert und GOOSE KF86P Relaistester
| Wechselstromquelle | |
| Amplitude & Leistung | 6×35A @424VA max je; 3×70A @670VA max je; |
| Genauigkeit | <0,05 % Rd+0,02 % Rg Typ. <0,15 %Rd+0,05 %Rg Gar. |
| Bereich | Bereich I: 3A Bereich II:35A Automatische Reichweite |
| DC-Offset | <3mA typ./ <10mA gar |
| Auflösung | 1mA |
| Verzerrung | <0,025 % typ./ <0,07 % Gar. |
| Aufstiegs-/Abstiegsantwort | <100uns |
| Gleichstromquelle | |
| Amplitude & Leistung | 3×20A @400 W max |
| Genauigkeit | ±5mA bei <1A ±0,2 % bei ≥1 A |
| Aufstiegs-/Abstiegsantwort | <100uns |
| Wechselspannungsquelle | |
| Amplitude & Leistung | 6×310 V @105VA max je |
| Genauigkeit | <0,015%Rd+0.005Rg-Typ. <0,04%Rd+0.01Rg Guar. |
| Bereich | Bereich I: 30v Bereich II: 310V Automatische Reichweite |
| DC-Offset | <10mV typ./ <60mV gar |
| Auflösung | 1mV |
| Verzerrung | <0,015 % typ./ <0,05 % Gar. |
| Aufstiegs-/Abstiegsantwort | <100uns |
| Gleichspannungsquelle | |
| Amplitude & Leistung | 6×350 V @100W max 3×700 V @150W max |
| Genauigkeit | ±10 mV bei <5 V ±0,2 % bei ≥5 V |
| Aufstiegs-/Abstiegsantwort | <100uns |
| Frequenz & Phasenwinkel | |
| Frequenzbereich | Gleichstrom ~ 1000 Hz, 3000 Hz transient |
| Frequenzgenauigkeit | ±0,5 ppm |
| Frequenzauflösung | 0,001Hz |
| Phasenbereich | -360°~360° |
| Phasengenauigkeit | <0.02° Typ./ <0,1° Gar.50/60Hz |
| Phasenauflösung | 0.001° |
| Zusätzliche DC-Versorgung (Batteriesimulator) | |
| Bereich | 8~ 60 VDC (max. Laststrom 1,16 A) Genauigkeit < 2 % 60 ~ 120 VDC (max. Laststrom 0,58 A) Genauigkeit < 1 % 120~ 350 VDC (max. Laststrom 0,2 A) Genauigkeit < 0,5 % |
| Leistung | >69 W max |
| Auflösung | 10mV |
| Schutz | Kurzschlussschutz |
| Überspannungschutz | Ja |
| Isolation | Vom anderen Terminal getrennt |
| Binärer Eingang | |
| Elektrische Isolierung | 10jeweils paarweise elektrisch isoliert |
| Eingangsimpedanz | 5 kΩ…13 kΩ(Leerer Kontakt) |
| Eingabefunktion | 0 V～300 VDC oder Trockenkontakt (Binär 1~4EingangSWendepotential kann programmierbar sein) |
| Abtastrate | 10kHz |
| Zeitauflösung | 10us |
| Zeitmessbereich | Unendlichkeit |
| Zeitgenauigkeit | ±1 ms bei <1 s ±0,1 % @≥1s |
| Entprellzeit | 0~25ms (Softwaregesteuert) |
| Binärer Ausgang | |
| Menge | 4 Paare |
| Typ | Schneller Transistor, programmierbare Softwaresteuerung |
| AC-Ausschaltvermögen | Vmax:250V(AC)/ Imax:0,5 A |
| DC-Ausschaltkapazität | Vmax:250V(Gleichstrom)/ Imax:0,5 A |
| Elektrische Isolierung | Alle Paare isoliert |
| ZeitSynchronisation | |
| Satellitensynchronisation | 1 × SMA,Verwendung für GPS-Antennenschnittstelle Unterstützt GPS und Beidou-Satelliten |
| Glasfaser IRIG-B | 2 × ST,1 zum Senden, 1 zum Empfangen |
| Elektrisches IRIG-B | 1 × 6-poliger 5,08-mm-Phönix-Anschluss 1 zum Senden, 1 zum Empfangen |
| Externe Trigger-Synchronisation | 1 × 4-poliger 5,08-mm-Phoenix-Anschluss externer Triggereingang + externer Triggerausgang |
| Synchronisierungsfehler | <10us |
| Kommunikationsinterface | |
| Ethernet | 2× RJ45,10/100M |
| W-LAN | Eingebauter WIFI-DHCP-Dienst |
| Serielle Schnittstelle | 1 × RS232 |
| USB | 2 × USB2 |
| Gewicht & Größe | |
| Größe | 390 mm × 256 mm × 140 mm |
| Gewicht | 10kg |
| Anzeige | 9,7-Zoll-LCD, Touchscreen |
| Tastenfeld | Zifferntaste + Richtungstaste |
| Stromversorgung | |
| Nennspannung | 220V/110V (Wechselstrom) |
| Zulässige Spannung | 85 - 265 VAC; 127 V～350 V (Gleichstrom) |
| Nennfrequenz | 50Hz |
| Zulässige Frequenz | 47-63Hz |
| Aktuell | 10A max |
| Energieverbrauch | 1200 VA max |
| Verbindungstyp | Standard-AC-Steckdose 60320 |
Fragen Sie uns nach weiteren Einzelheiten.
FA
F:1. Was ist die Versandart?
A: Um effizienter zu sein, verwenden wir hauptsächlich Luftfracht.Wenn Sie eine andere Transportart bevorzugen, können wir dies nach Ihrer Anfrage tun.
F: 2. Wie lange ist die Garantiezeit?
A: Wir gewähren 3 Jahre Garantie auf kostenlose Reparatur und lebenslange Wartung.
F: 3.Warum bieten wir eine dreijährige Garantie an?
A:Zunächst einmal besteht das Qualitätsziel des Unternehmens KINGSINE darin, dass innerhalb von fünf Jahren nach der Verwendung durch den Kunden kein Qualitätsfehler auftritt.
Zweitens ist KINGSINE seit 12 Jahren auf dem Überseemarkt tätig. Bis jetzt wurden etwa 3000 Gerätesätze im Ausland betrieben, und die jährliche Ausfallrate beträgt weniger als 1%.
Drittens sind unsere Produkte modular aufgebaut. Wenn ein Fehler vorliegt, kann dies eine Ferndiagnose sein, und die Teile des Produkts werden dann zur schnellen Reparatur an den Kunden übermittelt.
Video
Video
Video
Video
