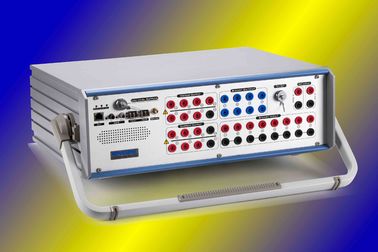

CE K3166i Relaisprüfgerät Sekundärinjektions-Relaisprüfgerät IEC61850

CE K3166i Relaisprüfgerät Sekundärinjektions-Relaisprüfgerät IEC61850
CE K3166i Relaisprüfgerät Sekundärinjektions-Relaisprüfgerät IEC61850

Großes Bild :  CE K3166i Relaisprüfgerät Sekundärinjektions-Relaisprüfgerät IEC61850

Produktdetails:
Herkunftsort: China
Markenname: KINGSINE
Zertifizierung: ISO9001,CE
Modellnummer: K3166i
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Lieferzeit: 15 Arbeitstage
Zahlungsbedingungen: T/T im Voraus, L/C
Versorgungsmaterial-Fähigkeit: 50 sets/M
Ausführliche Produkt-Beschreibung
Markieren:

K3166i Relais-Prüfgerät CE

,

Zulassung der Zulassung

Einteiliger Entwurf, integrierter Ertrag IEC61850 SV u. DER GANS, der analogen Kanäle 6I+7V, eingebauten GPSs und IRIG-B und anderen Fortschrittsfunktionen.





  • Universalrelais-Test-Anwendungen
  • Eingewilligtes IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, usw.

  • Hafen der Faser 100/1000Mbit für SMV- und GANS-Simulationen

  • unabhängige hohe Ausgabekanäle der Belastung 6x35A u. 7x310V

  • 13 unabhängige niedrige Signalausgaben der Kanäle

  • AC-/DCmaß (8 Kanalinput, 0,1 Klasse, 0-600V/0-5A, Selbststrecke)

  • Wandlerkalibrierung (0,02 Klasse)

  • Energiemeterkalibrierung (mechanische u. elektronische Meter)

  • Vorübergehende Spielunterstützung zu 3KHz

  • Leichtgewichtler, <18kg>

  • Völlig Software-Prüfungsmodule der Funktion KRT

  • Garantie 3-Years der freien Reparatur und lebenslang der Wartung

  • Freie Software-Upgrade



Einrichtungsverweis.



Modell Stromabgaben Spannungs-Ertrag
K3166 6×35A @ 450VA maximal/3×70A @ 850VA maximal 7×130V @ 75VA maximal
K3166i 6×35A @ 450VA maximal/3×70A @ 850VA maximal 7×310V @ 90VA maximal
K3163 6×35A @ 450VA maximal/3×70A @ 850VA maximal 4×130V @ 75VA maximal
K3163i 6×35A @ 450VA maximal/3×70A @ 850VA maximal 4×310V @ 124VA maximal
K3130 3×35A @ 450VA maximal 4×130V @ 75VA maximal
K3130i 3×35A @ 450VA maximal 4×310V @ 124VA maximal



Fähig von, welcher Reihe K31 prüfen kann



Einzelteile ANSI® nein.
  Numerisches IEDs Relais IEC61850 u. Mischeneinheit
  Distanzschutzrelais   21
  Synchronisieren oder Synchronismuskontrollrelais   25
  Undervoltagerelais   27
  Richtungsleistungsrelais   32
  Unterströmungs- oder underpowerrelais   37
  Negative Reihenfolgenüberstromrelais   46
  Überstrom-/Bodenstörungsrelais   50
  Umgekehrte Zeitüberstrom-/Bodenstörungsstaffeln   51
  Energiefaktorrelais   55
  Überspannungsrelais   59
  Spannungs- oder Guthabenrelais   60
  Richtungsüberstromrelais   67
  Richtungsgrundstörungsrelais   67N
  DC-Überstromrelais   76
  Phase-Winkelmessen oder unangemessene Schutzrelais   78
  Automatische reclosing Geräte   79
  Frequenzrelais   81
  Bewegungsüberlastschutzrelais   86
  Differentialschutzrelais   87
  Richtungsspannungsrelais   91
  Spannungs- und Energierichtungsrelais   92
  Schaltungsrelais   94
  Stabilisierte Relais der Spannung
  Overimpedance-Relais, Z>
  Underimpedance-Relais, Z
  Zeit-Verzögerungsrelais







Eigenschaften



  • 13 Ertrag der Kanäle (6x35A u. 7x310V), jede Ausgabekanäle sind unabhängige und simultane Steuerung von den Größen-, Phasenwinkel- und Frequenzwerten, von fähig, DC, Wechselstrom-Sinuswelle einzuspritzen und bis zur Harmonik 20x.
  • Variabler Batteriesimulator, DC 0-350V, Maximum 140Watts.

  • 13 niedrige Kanalertrag bis zum Maximum 8Vac/10Vdc.

  • 0-600V / 0-5A AC/DC Maß in 0,1 Klasse.

  • Grafische Testmodule und -schablonen für die Prüfung von verschiedenen Relais

  • Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus

  • Geschossene/Such-/Kontroll-, Punkt- u. Klickenprüfung

  • RIO-/XRIOimport- u. -exportanlage

  • Schalten Sie sich zum Störungstest an (SOTF)

  • Stromnetzmodell für dynamische Prüfung

  • Aufeinander folgende Prüfung eingebauter GPS- und IRIG-Bsynchronisierung

  • On-line-Vektoranzeige

  • Automatische Testergebnisse nehmen an

  • Automatische Prüfberichtschaffung

  • Anti-Ausschnitt ermitteln, schließen falsche Verdrahtung Warnung an und selbst-schützen, überbelasten und überhitzen Schutz





Parameter





 Spannungs-Ertrag
 Ertrag-Strecke u. Energie  7×310 V Wechselstrom (L-N)  90 VA maximal jedes
 3×620 V Wechselstrom (L-L)  180 VA maximal jedes
 3×350 V DC (L-N)  140 W maximal jedes
 Genauigkeit

 Wechselstrom: <0>

 <0>

 DC: ±10mV-@ <5v>≥5V
 Entschließung  1mV
 Verzerrung  <0>
 Stromabgaben
 Ertrag-Strecke u. Energie  Wechselstrom 6×35A (L-N)  450 VA maximal jedes
 Wechselstrom 3×70A (2L-N)  850 VA maximal jedes
 Wechselstrom 1×100A (6L-N)  VA 1200 maximal
 DC 3×20A (L-N)  300W maximal jedes
 Genauigkeit

 Wechselstrom: <0>

 <0>

 DC: ±5mA-@ <1a>≥1A
 Entschließung  1mA
 Verzerrung  <0>
 13 niedrige Kanal-Ertrag
 Quantität  13 Kanäle, 16 Stiftluftfahrtsockel
 Spannung gibt Strecke aus  Wechselstrom 0~8V, DC 0~10V
 Stromabgabe-Strecke  Nominales 2mA, maximaler Ausgleichstrom 10mA
 Spitzenleistung  ≥0.5VA
 Genauigkeit

 (0.01~0.8 Vrms):<0>

 (0.8~8 Vrms): <0>

 Entschließung  0.25mV
 Verzerrung (THD%)  <0>
 Frequenz-u. Phasen-Winkel
 Frequenzbereich  DC~1KHz, Ausgleichstrom 3KHz
 Frequenz-Genauigkeit  ±1ppm
 Frequenz-Entschließung  0,001 Hz
 Phasen-Strecke  -360°~360°
 Phasen-Genauigkeit  <0>
 Phasen-Entschließung  0.001°
 Faser IEC61850 u. GANS Ethernet-Anschlüsse (optionale Funktion)
 Faser-Häfen

 2 voll- Duplex x 100Base-FX, LC-Art

 (Optional zu 10/100Mbit, zur Art des Ethernets RJ45)

 Faser-Art  62.5/125um (mehrfache Glasfaser, orange Rot)
 Wellenlänge  1310nm
 Übertragen Sie Abstand  >1Km
 Indikator

 SPD-Grün (Licht): Gültige Verbindung

 Verbindungs-/Taten-Gelb (Blinken): Datenaustausch

 Anmerkung:  Alle Hardware dieses Moduls sind zum Active bereit
 Zusatzgleichspannungs-Quelle (Batteriesimulator)
 Strecke  0~350V @ 140W maximal
 Genauigkeit  Guar 0.5%Rg.
 Binärer Input
 Quantität  8pairs
 Art  machen Sie nass,/trocknen Sie, Maß
 Schwelle  10~600Vdc oder Potenzial geben frei, programmierbar
 Zeitentschließung  100us
 Debounce-Zeit  0~25ms (Software gesteuert)
 Zeitenfolge  Unbegrenzt
 Zeitfehler  ±1ms @ 0.001~1s, ±0.1% @ >1s
 Galvanische Isolierung  4 lokalisiert mit jeden 2 Paaren
 Binärer Ertrag (Relais-Art)
 Quantität  4pairs
 Art  Freie Relaiskontakte des Potenzials, Software gesteuert
 Bruch-Kapazität Wechselstrom  Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
 Bruch-Kapazität DC  Vmax: 300Vdc/Imax: 5A/Pmax: 150W
 Binärer Ertrag (Halbleiter-Art)
 Quantität  4pairs
 Art:  Open-Collector, 14 Stiftluftfahrtsockel
 Bruch-Kapazität DC

 5~15Vdc/5mA, 10mA maximal

 Erlaubnis Wechselstroms nicht

 Antwortzeit:  100us
 Synchronisierung
Synchronisierungs-Modus

 GPS, SMA-Art Antennenverbindungsstück

 IRIG-B, FT3

 IEEE1588

 Stromversorgung u. Umwelt
 Nominale Eingangsspannung  100~240Vac
 Zulässige Eingangsspannung  85~264Vac, 125~350VDC
 Nominale Frequenz  50/60Hz
 Zulässige Frequenz  45Hz~65Hz
 Leistungsaufnahme  VA 1500 maximal
 Verbindungsart  Standard-Wechselstrom-Sockel 60320
 Betriebstemperatur  -10℃~55℃
 Lagertemperatur  -20℃~70℃
 Feuchtigkeit  <95>
 Andere
 PC Verbindung  RJ45 Ethernet, 10/100/1000M
 Erdungs-Anschluss  4mm Bananensockel
 Gewicht  18 Kilogramm
 Maße (W x D x H)  468×375×164 (Millimeter)





Zusätzliche Information (optionale Module)



 DC-Maß eingegeben (Wandlerkalibrierer)
 Spannungs-Input  Strecke  DC 0~±10V
 Maximaler Input  ±11V DC
 Genauigkeit  <0>
 Eingangsimpedanz  1Mohm
 Gegenwärtiger Input  Strecke  0~±1mA/1~±20mA, Selbststrecke
 Maximaler Input  600mA
 Genauigkeit  <0>
 Eingangsimpedanz  15 Ohm
 AC-/DCmaß eingegeben (Standardmeter)
 Input-Quantität  8 Input (Mischung mit binären Inputpaaren)
 Spannungsbereich  0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V)
 Spannungsgenauigkeit  <0>
 Strombereich  0~5Arms (Klammer eingegeben)
 Gegenwärtige Genauigkeit  <0>
 Beispielrate  10KHz
 Eingangsimpedanz  600KΩ
 Frequenzbereich  45~65Hz, Genauigkeit < 0="">
 Phasengenauigkeit  0~360°, <0>
 Vorübergehender Recorder
 Input-Quantität  8 Inputkanäle (Mischung mit binären Inputpaaren)
 Recorderzeit  Maximale sek 50.
 Energie-Meter-Kalibrierung
 Sensor-Verwendung  Mechanische Meter/elektronische Meter
 Sensor-Ertrag  Hoher Hebel: >4.5V, niedriger Stand:<0>
 Impuls-Input  1 Impulsinputhafen
 Impuls-Strecke  Maximum Input des Impulses 500KHz.
 Impuls-Ertrag

 1 Transistorertrag, Open-Collector, 5-15Vdc/5mA
