Eingewilligte Schutzrelais-Prüfvorrichtung IEC61850 KF920 1000Hz

Eingewilligte Schutzrelais-Prüfvorrichtung IEC61850 KF920 1000Hz
Eingewilligte Schutzrelais-Prüfvorrichtung IEC61850 KF920 1000Hz

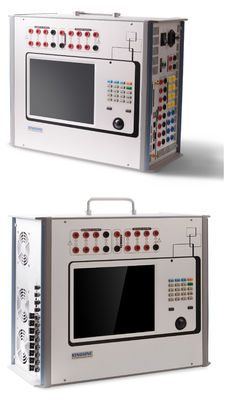

Großes Bild :  Eingewilligte Schutzrelais-Prüfvorrichtung IEC61850 KF920 1000Hz

Produktdetails:
Herkunftsort: CHINA
Markenname: Kingsine
Zertifizierung: CE/ISO9001
Modellnummer: KF920
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiation
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat
Ausführliche Produkt-Beschreibung
Spannungsbereich: 7×130V Spannungsgenauigkeit: ≤±0.05% (2V | 130V)
Betriebstemperatur: -10 | +50℃ Feuchtigkeit: 5 | 95%, kondensationsfrei
Maß: 358mm×149mm×297mm Gewicht: <21kg>
Markieren:

1000Hz Schutzrelais-Prüfvorrichtung

,

KF920 Schutzrelais-Prüfvorrichtung

,

IEC61850 Schutzrelais-Prüfvorrichtung

Eingewilligte Schutzrelais-Prüfvorrichtung IEC61850 KF920 1000Hz



Beschreibung von synchronisieren Schutzrelais-Prüfvorrichtung

Universalschutzrelais-Testfunktion, mit völlig Funktion der Handprobes, Zustandssequenzer, Harmonik, recloser Test, Linie Differenzial, Abstand, Veränderungsabstand, Überstrom, der nullsequenzer, erhöhend, Energierichtung, Staffeltarif, differenziale Harmonik, Overexcitations-Schutz, synchronisieren, Reservestromversorgungstest, Hauptleitungsträgerdifferenzial, Frequenztest, Dv-/Dftest, etc.





Eigenschaft von synchronisieren Schutzrelais-Test-Satz

Ausgenommen MU-Test und traditionelles Schutzrelais durch Analogeingabe, kann KF920 IED in der intelligenten Nebenstelle auch prüfen, die mit Standard IEC61850 übereinstimmen.
die Spannung mit 7 Phasen und die Stromabgabe von 6 Phase, maximale Spannung ist 130V/phase. Maximaler Strom ist 32A/phase (maximales 192A parallel sechs Phase), niedrige Signalausgabe von 13 Kanal.
12,1-Zoll-Touch Screen, eingebaute Fenster Betriebssystem. Kompaktbauweise, sicher und einfach zu tragbarem
Kann als Aufzeichnung und Wellenformanalysator verwendet werden.



Spezifikation von synchronisieren Schutzrelais-Versuchseinrichtungen

Synchronisierung
Einphaszeit des Strom- und Spannungsertrages ≤10µs
Frequenz- und Phasenwinkel
Frequenzbereich 1 | 1000Hz
Frequenzgenauigkeit <0> <5mhz> <10mhz>
Frequenzentschließung 0.001Hz
Harmonik Harmonik und DC können gelegt werden der Umfang mit 2 bis 25mal (weniger als der Nennwert)
Phasenstrecke 0 | 359. 9°
Phasengenauigkeit ±0.05°
Phasenentschließung 0.01°
Niedrige Ertrag
Ausgabekanäle 13 Kanäle
Ertragstrecke Wechselstrom: 0 | 8Vrms (Ist-Wert)
Maximaler Strom ≥1mA
Ertraggenauigkeit <0> <0>
Ampere-Frequenzeigenschaften ≤±0.1% | 0,5% (1Hz | 1kHz)
Entschließung ≤250µV
IEC61850
SV-Ausgangsspannung IEC61850-9-1, IEC60044; Nennspannungsparameter 11585 (0X2D41);
IEC61850-9-2: Digital 1 ist 10mV
SV-Ausgangsstrom IEC61850-9-1, IEC 60044: Bewerteter Schutz current463 (0X 1CF), bewertetes Maß gegenwärtige 11585 (0X2D41);
IEC61850-9-2: Digital 1 ist 1mA
Synchronisiermeldung IRIG-B, das Häfen ≥ 2pcs sendet;
IRIG-B, das Häfen ≥ 1pc empfängt;
PPS Häfen ≥ 1pc empfangend;
GPS-Hafen: 1pc;
Synchronisierung accuracy>0.5us
Testsystemgenauigkeit 0,03%; Entschließung: 0,0001%, 0,01'
Testüberprüfung Klasse 0.2S
Elektronischer Transformator und MU-Verzögerungstest <2us>
MU-Verzögerungsbammel prüfen <2us>
Genauigkeit vorübergehender Verzögerung MU <10us>
GANS, die Zeit empfängt <0>
Binäres Input/Output, das Zeit empfängt <0>




Vorteil von synchronisieren Schutzrelais-Test-System

Haben Sie Mitteilungsanalyse und Statistiken arbeiten, die Realzeit Fusionseinheitsertrag SMV analysieren können, GANS-Mitteilung. Haben Sie Protokoll Consistencetest und anormale Mitteilungskontrolle und -statistiken arbeiten.
Dosentest Fusions-Einheitseigentest- und -fehlerbehandlungsmechanismus durch Probenahmequalität, Signalkennzeichen in der GANS, Warnungsinformationen im Ganssignal definieren.
Realzeitanzeigenwellenform, binärer Zustand und vorhergehende Schalterreisezeit im elektrischen Parameter der Mitteilung. Kennzeichenzeitskala in SV-Mitteilung durch die Hardware, zum der Zeitstreuung von Fusionseinheit SV-Mitteilung zu zählen und auszuwerten.
Rekordmitteilungsdaten in 1 Minute, analysieren/, Zeitskala und Umfangsdaten jedes Repräsentativpunktes zu vergleichen, Anzeigenumfang und statistische Ergebnisse der Zeitskala der Fehlerverteilungskurve und des maximalen Fehlers.



FAQ

Q: Kann das Gerät die Funktion von Synchronisieren oder Synchronismuskontrollrelais prüfen?

: Ja.

Q: Wie über die Garantie der Reparatur?

: Alle unsere Produkte haben 3 Jahre garantieren von der freien Reparatur und von der lebenslangen Wartung.

Q: Was ist Ihre technischen Vorteile?

: Einwilligender probierter Wert und GANS für IEC61850 IEDs, Fusions-Einheit usw. Hoch-Präzision Analogverstärker, 6 × 32A und 7 × 130V Wechselstrom     “ sources.10.4 Touch Screen und Tastaturfunktionieren.
