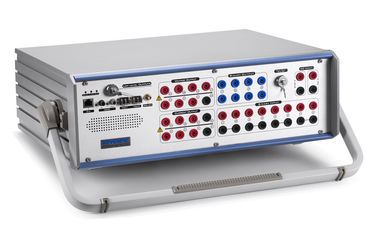

Variable Batterie-Simulator-Schutzrelais-Prüfung mit on-line-Vektor-Anzeige

rief Anweisungen für Schablonen Installation und Verwendungsmethode:

1. Die Dekomprimierung dem „template_V3.x.x.zip“ archivieren unter „Schablonen“ Ordner.

Der „Schablonen“ Ordner unter dem Hauptverzeichnis von KRT-Software.

2. Lassen Sie KRT-Software laufen, wählen Sie „sich öffnen“ „von der Testmitte“ Tab.

3. Finden Sie und öffnen Sie eine Musterdatei (.KRT-Format) das Relaismodell übereinstimmend, das unter Prüfung.

4. Drücken Sie „Testobjekt“ Knopfbericht die Parameter von Testobjekteinstellungen.

5. Wenn neue Parameter des Importes von Parametereinstellungen eines Relais Export„XRIO“ wünschen Sie, drücken Sie „redigieren“ Knopfeintritt zum Testobjektkonverter. wählen Sie dann „Import“ von „Datei“ Menü.

6. Wählen Sie vor und laden Sie die Relais Exportdatei (*.xrio), in das „Importeinstellungs“ Fenster, wählen Sie den Filter mit der größten Zahl kann Importe sein vor.

7. Waitting, damit der Importprozeß komplett ist.

8. Überprüfen Sie die Auxiliry-Knoten des „Testobjektkonverters“, um alle mögliche Parameter zu aktualisieren, die von der Prüfung benötigt werden.

9. Nachdem Ende die Importe, Presse zurück zu „Testobjekt“ Fenster „speichern und herausnehmen“.

10. Die neuesten Importeinstellungen an der Seite der untereren Linke, kein benutzter alter Gegenstand können mit Knopf „Del“ löschen.

11. Speichern Sie alle Importeinstellungen und nehmen Sie zur Testmitte heraus.

12. Fügen Sie Testmodule der Ausführung des Tests hinzu.

13. Benutzen Sie „Abwehr“ Knopf, um das Testergebnis zu einem „XML-“ Format für Bericht und Zukunftanalyse und -playback zu speichern, oder benutzen Sie den „Berichts“ Knopf, um eine bedruckbare Listendatei „rtf“ zu erzeugen. (Starker empfohlener Gebrauch das „XML-“ Format als der gespeicherte Bericht, kann sie das „rtf-“ Format für den Druck leicht erneuern)

14. Benutzen Sie „Abwehr“ Knopf „am Test, den Mittel“ Bereich z.Z. Gegenstandeinstellungen speichert, um Zweck der Schablone für die künftige Nutzung besonders anzufertigen.
