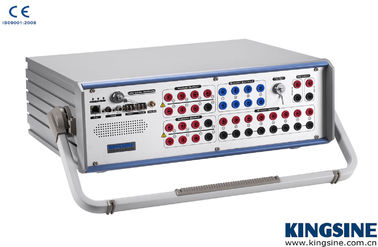

Fähig zu testen, was die K31-Serie testen kann

Eigenschaften

• 10 Kanäle (6x32A & 4x310V) -Ausgänge; jeder Ausgangskanale ist unabhängig und gleichzeitig die Größen-, Phasenwinkel- und Frequenzwerte zu steuern und kann Gleichstrom einsetzen.AC-Sinuswelle und bis zu 20x Harmoniken.
• Variabler Batteriesimulator, Gleichstrom 0-350V, maximal 140 Watt.
• 13 Niedrigspannungskanäle bis zu 8Vac/10Vdc max.
• 0-600V / 0-5A Wechselstrommessung in der Klasse 0.1.
• Graphische Prüfmodule und -vorlagen für die Prüfung verschiedener Relais
• Schnelle Relaisprüfung im manuellen Modus
• Schuss/Suche/Check, Point & Click-Tests
• RIO/XRIO Einfuhr- und Ausfuhrfazilität
• Umschalten auf Fehlerprüfung (SOTF)
• Modell des Stromversorgungssystems für dynamische Prüfungen
• Eingebettete GPS- und IRIG-B-Synchronisierungstests von Ende zu Ende
• Online-Vektoranzeige
• Die automatischen Testergebnisse gehen davon aus,
• Automatische Erstellung von Prüfberichten
• Anti-Clipping erkennen, falsche Verkabelung Alarm und Selbstschutz, Überlastung und Überhitzung Schutz verbinden

Kalibrierung des Energiezählers (optional)

Einführung in die Schnittstelle

Die Kalibrierung von Energiemessern ist spezialisiert auf die Prüfung von Modulen von Energiemessern für Elektronik und Elektromechanik, sobald die Parameter des angegebenen Energiemessers in dieses Modul eingebracht wurden.Diese Daten können für weitere Verwendung gespeichert werdenDer Benutzer kann die grundlegende Parameteroberfläche des Energiezähler-Moduls verwenden, um alle gespeicherten Energiezähler-Einstellungen standardmäßig in die Box des Moduls zu importieren, und der Benutzer kann überprüfen, bearbeiten,Löschen und Hinzufügen der Ziele des Energiezählers. Auf dem Teil der Anzeige, Bearbeitung, Löschung und Hinzufügung klicken Sie auf Nächstes, neues Hinzufügen und Bearbeiten wird automatisch verarbeitet.

Schnittstelle für die Energiezählerkalibrierung

Einstellung der Parameter

Fig-Test-Ansicht

Nennstrom: Der Nennstrom des Energiezählers

Pulskonstante (Pulse/KWh): Die Pulskonstante des Energiemessers wird geprüft.

Aufwärmzeit: Die Anlaufzeit der Vorkonditionierung des Energiemessers wird geprüft.

Startzeit: Energiezeit Startzeit.

Umgebungstemperatur: die Umgebungstemperatur unter der aktuellen Prüfung

Relative Luftfeuchtigkeit: Die relative Luftfeuchtigkeit unter der aktuellen Prüfung

Fig. Prüfsicht

Typ des Zählers: 4-draht, 3-draht, Einphasenenergiezähler, aktive Leistung, reaktive Leistung, scheinbare Leistung

Meterkonstante: Energiezähler-Impulskonstante

Richtung: Es gibt einen Energiepulssignal-Ausgang und einen Energiepulssignal-Eingang aus dem Energiemesser.Wenn bei der Prüfung ein Pulsensignal-Energiezähler durch die Vorrichtung, wird als Innenanschluss festgelegt.

Impulstyp: Energiepulstyp, kann steigend und sinkend ausgewählt werden.

CT/PT-Verhältnis: Einstellung des Transformatorverhältnisses

Zertifiziert: Unterschrift des Prüfers

Absetzzeit: Die stabile Ausgangszeit des Energiezählers

Impulse/Rotation: die für jeden Kreis relative Pulszahl des Energiemessers

Klasse: Energiezählerklasse

Prüfverfahren

1)Prüfverbindung

Fig Testverbindung

Nutzung und Versorgung der Energieimpulse-Eingangsprüflinie durch die Hersteller-Standardprüflinie

2) Prüfverfahren

Jeder Parameter des Energiezählers muss in der Software nach Kapitel 6 eingestellt werden.5.2 Anweisung, Testpunkt hinzufügen, mit der Prüfung beginnen, berechnet die Prüfvorrichtung den Ausgangswert der Energie auf dem Energiemeter anhand der tatsächlichen Ausgangsspannung, des Stroms, der Phase und der Ausgangszeit.Nachdem der Energiezähler gleichzeitig die Ausgangsenergie des Prüfgeräts empfangen hat, wird das entsprechende Energie-Pulssignal an die Prüfvorrichtung ausgegeben, die Prüfvorrichtung wird den Energiewert ausgeben und das Energie-Pulssignal empfangen, um sich vorzubereiten,Dann berechnen Sie den Fehler des aktuellen Prüfpunktes, um das Testergebnis zu ermitteln..
