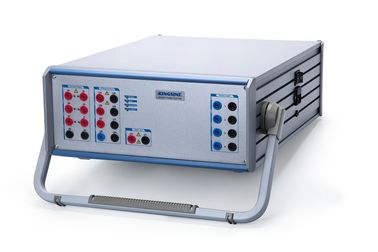

Klicken Sie auf "GOOSE" in der Hauptoberfläche, um die GOOSE-Nachrichtenerkennungsseite zu betreten.

GOOSE-Nachrichten können von einem der drei optischen Ports aus aufgerufen werden, und klicken Sie auf "F1: Aktualisieren", um die derzeit verbundenen GOOSE-Nachrichten zu erkennen.

Seriennummer: Anzeigen des GOOSE-Steuerblöcks nach Seriennummer;

Port: Um festzustellen, ob der aktuelle GOOOSE-Steuerungsblock vom optischen Port 1, optischen Port 2 oder optischen Port 3 aus zugänglich ist, wird die entsprechende Portnummer angezeigt.

IED-Name: Die empfangene GOOSE-Nachricht wird automatisch mit der SCD-Datei abgestimmt. Wenn die Übereinstimmung erfolgreich ist, wird der entsprechende IED-Name angezeigt. Wenn er nicht übereinstimmt, wird das Display "/" anzeigen.:Anzeige-Schalter" und "IED-Name" Anzeige der MAC-Zieladresse der GOOSE-Nachricht;

APPID: Anzeige der APPID des GOOSE-Steuerungsblocks;

Inspektionsergebnisse: Wenn die empfangene GOOSE-Nachricht mit der SCD-Datei übereinstimmt und der IED-Name angezeigt wird, klicken Sie dann auf"F3: Konsistenzprüfung", um zu überprüfen, ob der GOOSE-Nachrichtenparameter mit der SCD-Datei übereinstimmt.Wenn es konsistent istÜberprüfen Sie die ErgebnisleisteFalls nicht, überprüfen Sie die Ergebnisleiste. Klickenoderdie Kontrollliste zur Einhaltung der Vorschriften, wie in Abbildung 5.4-1 dargestellt, anzuzeigen.

Abbildung 5.4-1 Ergebnis der Nachrichtenübereinstimmung

Datenreihe-Weiterleitung: Serie im Betriebsmodus der Glasfaserverbindung beeinflusst nicht den Datenfluss der Glasfaser, sondern auch den Zugang zu Daten normaler Analyse, die Instrumentenfunktion kann normal verwendet werden.

Drücken Sie "F4: String to close (optical network port) " (String zum Schließen (optischer Netzwerkanschluss)), um die Funktion für die serielle Weiterleitung von optischen Portdaten zu öffnen.Optischer Port 1 oder Optischer Port 2 empfangene Daten aus dem optischen Port 2 oder dem optischen Port 1 gegenseitig weiterleiten.

Klicken Sie auf "F5: String in den geschlossenen (optische serielle Port)", öffnen Sie die serielle Daten serielle Daten Weiterleitung Funktion, RX erhielt Daten aus dem TX-Port zur gleichen Zeit

Klicken Sie auf der "Seite GOOSE-Erkennung" auf den Steuerungsblock GOOSE oder klicken Sie auf die Pfeiltasten "nach oben" und "nach unten", um den Steuerungsblock GOOSE auszuwählen (die ausgewählte Hintergrundfarbe des Steuerungsblocks GOOSE ist gelb),Klicken Sie auf die Taste "ENTER", um das ausgewählte GOOSE-Steuerelement einzugeben. Blockieren Sie die virtuelle Terminal-Testseite.

Die Prüffunktion "virtuelles Terminal" umfasst die Liste der virtuellen GOOSE-Terminals, das GOOSE-virtuelle Terminal-Status-Anzeigeschema, das GOOSE-virtuelle Terminal-Durchfahrtsdiagramm,und die virtuelle GOOSE-Terminal-Änderung Flipping-Zeit-Rekordtabelle, und klicken Sie auf "F1: Liste""F2: Statusanzeige" F3 : Durchqueren des Graphen "" F4: Flip-Zeit "Sie können die vier Funktionsseiten des virtuellen Terminal-Tests wechseln.

Liste der virtuellen GOOSE-Terminals: "Liste der virtuellen GOOSE-Terminals" zeigt in Echtzeit den Typ und den Statuswert des virtuellen GOOSE-Terminalkanals an, wenn sich der Status des virtuellen Terminalkanals ändert,Die Daten des Zustandswerts werden sofort aktualisiert, und springt automatisch auf die Variablen-Datenseite, während der Bit-Datenwert im Hintergrund rot angezeigt wird.Echtzeitdarstellung der Statusnummer StNum der GOOSE-Nachricht pro Bild und der Seriennummer SqNum, um die Änderung der virtuellen GOOSE-Terminaldaten zu beobachten.

GOOSE virtuelle Terminal-Status-Anzeige: "GOOSE virtuelle Terminal-Status-Anzeige-Anzeige" in jeder der Gitterkarten entspricht einem virtuellen Terminal,wenn der einzelne Datenpunkt "1" oder die Doppelpunktdaten "10" istWenn Sie auf das Rasterdiagramm klicken, werden der Kanalname, der Typ und der aktuelle Statuswert für das entsprechende virtuelle Terminal am Ende der Seite angezeigt.

GOOSE virtuelles Terminal-Durchfahrtsdiagramm:"GOOSE virtuelles Terminal Durchfahrtsdiagramm", um die Art und Weise der Echtzeitanzeige des virtuellen Terminals GOOSE innerhalb von 90 Sekunden der Datenzustandssituation anzuzeigen,wenn der Einzelpunkt der Daten "1" oder die Doppelpunktdaten "10" sind, werden die Linien in der Ansicht als quadratische Balken angezeigt.

GOOSE Virtuelle Endgeräteänderung Flip-Zeitrekordtabelle:"GOOSE Virtual Terminal Change Rollover Time Record Table" erfasst den Zeitpunkt des virtuellen Terminalwechsels,Aufzeichnung der Zeitdifferenz zwischen der letzten Änderung und Aufzeichnung des Status des Änderungskanals (z. B. Aufzeichnung des Status des Kanals von Falsch → Richtig)
