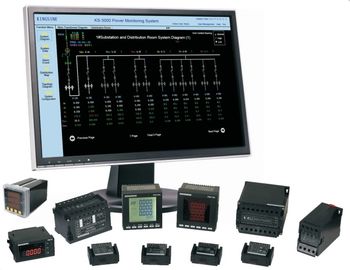

Fernbetrieb-Energie-Überwachungsanlage-/Energie-Monitoren mit PMC200

Fernbetriebs-Leistungsüberwachungssystem/Leistungsüberwachung mit PMC200

Um eine wirksame Fehlerdiagnose zu gewährleisten, verkürzen Sie die Wiederherstellungszeit
Elektrischer Parameter des Echtzeitüberwachungssystems
Niedrige Kosten für den Systembau, wirtschaftliche Lösung

 Hauptfunktionen

Überwachung des Betriebs des Verteilersystems;

Überwachung und Analyse der Stromqualität;

Analyse des Energieverbrauchs in der Statistik;

Alarm- und Ereignisprotokolle;

Die Datenbank enthält Daten über die Entwicklung der Betriebstrendkurve und -berichte, wie z. B. maßgeschneiderte Funktionssoftware-Module.

Benutzermanagement.

 Übersicht

Der Trend und die Zuverlässigkeit der Stromversorgungs- und -verteilungsindustrie spielen zur Zeit eine wichtige Rolle für die Entwicklung der Volkswirtschaft.

Mit einer stark wachsenden Zahl von großen Finanzhilfeprojekten, bedeutenden Gebäuden/großen öffentlichen Einrichtungen im ganzen LandBenutzer, die mehrere Unterstationen in großer Fläche benötigen, erwarten auch höhere Standards für Stromversorgungs- und Verteilersysteme in Bezug auf die Zuverlässigkeit., Sicherheit, Echtzeitleistung, Benutzerfreundlichkeit, Kompatibilität und Minimierung der Nebenwirkungen des Fehlerumfangs.LV Intelligentes Stromverteilungssystem Start verbreitet sich als standardisierte Konfiguration in vielen Bereichen in vielen Industrie.

Mit Hilfe von Computern, Kommunikationsgeräten, Mess- und Steuerungseinheiten,KS-3000 Leistungsüberwachungssystem-Software bietet den Benutzern die Basisplattform für die Echtzeit-Datenerfassung des SystemsDas KS-3000-System kann den Nutzern eine Überwachungsintegration “als Gesamtlösung“ bieten, einschließlich Echtzeitspeichermodule,Modul zur Analyse des Energiemanagements, Echtzeit-Geschichtsdatenbank, Ereigniswarnmodul, Kurzmeldungswarnmodul.

Die KS-3000-Software für das Stromüberwachungssystem spielt eine wichtige Rolle in den Bereichen Stromversorgung, Gewerbe- und öffentliche Gebäude, Infrastruktur, Automobil, Petrochemie, Telekommunikation,Metallurgie, der leichten Industrie, der Wasseraufbereitung und anderen Bereichen, und es führt zu einem guten Energiemanagement.

 Produktwert

• Verbesserung der Zuverlässigkeit des Betriebs des Verteilersystems und Gewährleistung der Kontinuität der Stromversorgung;
• Verbesserung der Effizienz des Betriebs des Verteilnetzes und Einsparung der Betriebskosten;
• Verbesserung des Stromverbrauchs und Förderung von Energieeinsparungen und Umweltschutz;
• Fähig, eine wirksame Fehlerdiagnose zu stellen, die Wiederherstellungszeit zu verkürzen.

Master Layer (Computer und Software)
Die Stationssteuerungsschicht besteht aus KS-3000-Stromüberwachungssoftware, Überwachungs-Hostgerät, Datenbank-Release-Server,
Drucker, UPS-Leistung; je nach unterschiedlicher Umgebung kann es auf zwei Arten geschehen:Ein Server, Ein Client und ein Server, mehrere Clients.

Kommunikationsschicht (Korrespondenzgerät)

    Layer besteht aus einem industriellen Schaltbrett und einem Kommunikationsmanagementgerät, so dass es die Verbindung zwischen dem Überwachungs- und Steuergerät vor Ort und dem Überwachungs-Hostgerät realisieren kann,Komplexe Systeme übernehmen auch die Redundanzstruktur des Glasfaserkreisnetzes.

  Intervallschicht

   Um die Funktionen der Feldmessung, Überwachung und Kommunikation usw. abzuschließen, ist es eine Intervallschichtinstallation, wenn sie mit KS610-Leistungsüberwachungsgeräten installiert ist.Intelligente Instrumente der PMC-Serie, Schutzrelais, Temperaturregler für Transformatoren. PMC-Serie-Meter umfasst PMC200 Leistungsdatenmess- und Steuerungsmesser, PMC180 dreiphasige digitale Zahlenanzeiger, PMC180N,Dreiphasiges Stromnetzmessgerät, PMC100 einphasiges digitales Strommessgerät und PMC100N einphasiges Stromnetzmessgerät.

Statistik und Analyse des Energieverbrauchs

Annahme von konsolidierten Erhebungen, Echtzeitanzeige, statistische Aufzeichnung der Stromverbrauchsrate für jede Strecke und jeden Zeitraum, die Daten, Monat, Jahr und Zeitüberschreitende statistische Erhebungen umfassen,Beschreiben Sie jede Zeile und jeden Zeitraum Stromverbrauchs-Drift nach Kurve, Analysen für den Energieverbrauch, es kann auch gespeichert, gedruckt, Abfrage und Import Browser.

Alarm- und Ereignismanagement

Systemalarm umfasst: Überlastung der Leitung, Messwert über begrenzt, Änderung des Zustands der Ausrüstung; Alarmzustand kann manuell nach der tatsächlichen Situation konfiguriert werden;In der Echtzeit-Speicher Datenbibliothek von Alarm und Ereignisnachricht, Speicherkapazität ist nur durch Hardwarevolumen eingeschränkt; Alarm und Ereignisnachricht sortieren und verschmelzen Abfrage nach Zeit, Typ, Alarmgruppe usw.,oder SMS, um das entsprechende Personal zu informieren.

Berichtsmanagement

Das System verwendet eine Vorlage, um eine Anweisung zu erstellen, es kann auch die Vorlage anpassen, die Systemanweisungsdaten regelmäßig per Vorlageanforderung aktualisieren.

Systemunterstützungsanweisungsdatei, die als Format rtl, xls, csv für die sekundäre Datenentwicklung gespeichert wird.

Datenverwaltung

Das System speichert wichtige Daten in der Datenbibliothek, es kann durch Zeitquanten abfragen und den Graph kreuzen.

Benutzerverwaltung

Sicherstellen, dass die Systemsicherheit stetig läuft; Benutzerberechtigungsmanagement kann unbefugten Betrieb verhindern.eine glaubwürdige und sichere Garantie für den Betrieb des Systems und die Aufrechterhaltung des Managements.

Webnachrichten-System

Basierend auf der IE-Browser-Datenbesuchfunktion, werden Web-Bild und Daten synchron angezeigt werden, wie dienen, überprüfen Echtzeit-Datenansicht, Echtzeit-Kurvenansicht, Historiendatenansicht, Historie Kurvenansicht,Ansicht der Datenbibliothek, Datenbibliothek Zeitkurvenansicht und Monitorbilder.

Netzwerkverbindung

Unterstützung der Industrie OPC-Schnittstelle, es kann OPC dienen für andere Programm Daten zur Verfügung zu stellen (z. B. DCS-System); es kann auch OPC Client-Terminal sein, Daten aus anderen Systemen zu erhalten.System kann Zugriff von mehreren Drittanbietern unterstützen.
