| Markenbezeichnung: | Kingsine |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

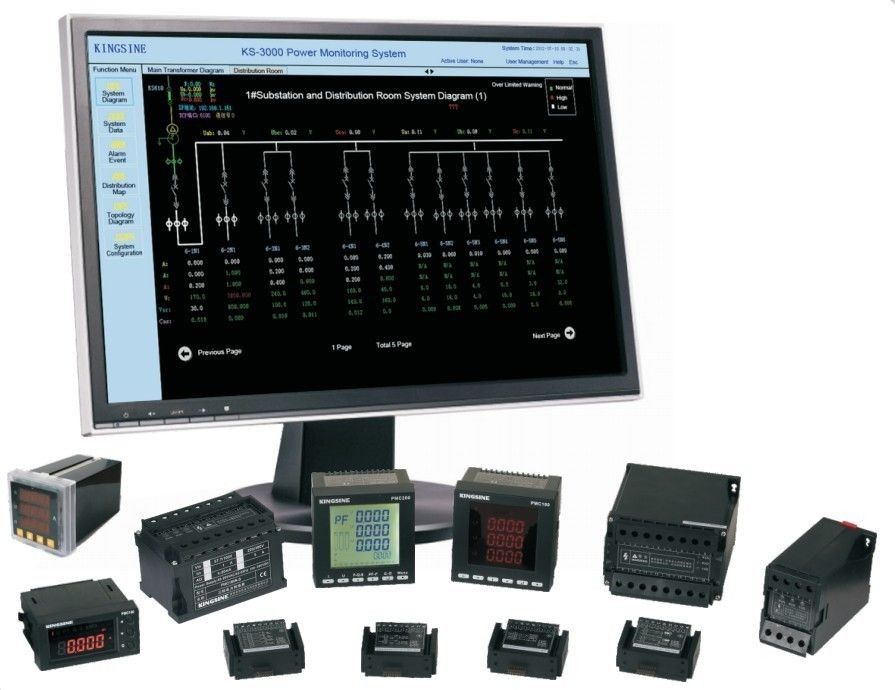

System zusammengefasst
Treiben Sie die Überwachungsanlage-Software an, die durch Kingsine, Gebrauchscomputer, Datenendeinrichtung, Überwachung und Steuergerät, Schutzgeräte, etc. entwickelt wird. Dieses stellt eine grundlegende Plattform für Echtzeitdaten etc. zur Verfügung.
Dieses Stromsystem kann „Integrations- und Überwachungs“ Entschließung zur Verfügung stellen. Major enthält Realzeitenergieerwerbsmodul, Energie handhaben und Analysemodul, Realzeitgeschichtsdatenbank. SOE-Modul, warnendes Modul SMSs. Treibt Überwachungsanlage-Software-Spiele eine sehr wichtige Rolle an und macht eine sehr gute Energie elektrischen Managementeffekt im elektrischen System, Werbung und öffentliches Gebäude, Infrastruktur, Automobil, Erdölchemikalie, Telekommunikation, Metallurgie, Leichtindustrie, Wasserbehandlung und andere fängt auf.
Anwendungs-Strecke:
Automatisches System der Industrieverteilung
Automatisches System der Nebenstelle
Kraftwerkservice-System
Energieeffizienzmanagementsystem
Elektrotechnik in intelligentem
Niederspannungsschaltschrank
System-Anweisung
1, Vorlagenschicht
Vorlagenschicht enthält: EnergieÜberwachungsanlage-Software, Monitorwirt, Verlags- Service der Datenbank, Drucker, UPS-Energiegruppen. Wir haben zwei Möglichkeiten: Ein entsprechender Server ein Kunde und ein entsprechender Multikunde des Servers.
2, Kommunikationsschicht (Datenendeinrichtung)
Industrielle Schalter des Kommunikationsschicht-Gebrauches und Kommunikationsmanager, zum des Gerätes Überwachung und der vor Ort der Kontrolle zu erzielen, das Wirtsverbindung überwacht.
3, Distanzscheibenschicht (Meter vor Ort)
Energiequalitätsüberwachungsgerät, intelligentes serienmäßigmeter PMC, Schutzrelaisgerät und Transformatortemperaturbegrenzer installieren in Distanzscheibenschicht, um die Funktionen wie zu erzielen: Maß, Überwachung, Kommunikation, Serien etc. PMC vor Ort enthält: Multifunktions- Stromzähler PMC200, Dreiphasen-Digital Stromzähler PMC180, PMC180N-Dreiphasennetz-Stromzähler, Digital-Stromzähler des einphasig-PMC100 und einphasig-Netz-Stromzähler PMC100N.
PMC-Reihen-Produkt-Auswahl-Tabelle
| Modell |
PMC 200 |
PMC 180Z |
PMC 180P |
PMC 180U |
PMC 180I |
PMC 180N |
PMC 100Z |
PMC 100P |
PMC 100U |
PMC 100I |
PMC 100N |
| Realzeitmaß | |||||||||||
|
Phase Spannungs-/Netzspannungs-/Phasenstrom |
◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ |
| Wirkleistung/Blindleistung/Scheinleistung | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ |
| Energiefaktor/Frequenz | ◆ | ◆ | ◆ | - | - | ◆ | ◆ | ◆ | - | - | ◆ |
| Aktive Energie/Blindenergie/offensichtliche Energie | ◆ | ◆ | - | - | - | ◆ | ◆ | - | - | - | ◆ |
| Energie-Qualitäts-Monitor | |||||||||||
| Sonderbar/sogar/Gesamtklirren | ◆ | ◆ | - | - | - | ◆ | - | - | - | - | - |
| Einzelne Harmonik | 31times | 31times | - | - | - | 31times | - | - | - | - | - |
| Einzelne harmonische aktive/Blindleistung | - | - | - | - | - | ◆ | - | - | - | - | - |
| Reihenfolgenkomponente: Negative Reihenfolge der positiven Reihenfolge/null Reihenfolge | - | - | - | - | - | ◆ | - | - | - | - | - |
| Ungleichgewichtgrad | - | - | - | - | - | ◆ | - | - | - | - | - |
| Gegenwärtiger k-Faktor | - | - | - | - | - | ◆ | - | - | - | - | - |
| SpannungsScheitelfaktor CF | - | - | - | - | - | ◆ | - | - | - | - | - |
| Überlastungsnatur/Phasenfolgemonitor/Phasenengelsunterschied | - | - | - | - | - | ◆ | - | - | - | - | - |
| Andere Funktionen | |||||||||||
| Energie MultiRate | ◆ | - | - | - | - | - | - | - | - | - | - |
| Maximaler/minimaler Istwert | ◆ | - | - | - | - | - | - | - | - | - | - |
| Phasenstrom damand | ◆ | - | - | - | - | - | - | - | - | - | - |
| Aktives/reagierendes/offensichtliches damand | ◆ | - | - | - | - | - | - | - | - | - | - |
| Über Grenzwarnung | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| SOE-Ereignisaufzeichnung (mit Zeitskala) | ◆ | - | - | - | - | - | - | - | - | - | - |
| Anzeige | |||||||||||
| LCD | ◆ | - | - | - | - | - | - | - | - | - | - |
| Kontrollbereich LED-digitaler Steuerung | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - |
| Kommunikationsschnittstelle und Protokoll | |||||||||||
| RS485/MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| RS232/MODBUS | Wahl | - | - | - | - | - | - | - | - | - | - |
| TCP/IP/MODBUS | Wahl | - | - | - | - | - | - | - | - | - | - |
| Profibus-DP | Wahl | - | - | - | - | - | - | - | - | - | - |
| Input/Output (Wahl) | |||||||||||
| Binäre Input DI | 8-Kanal- | 2-channel | 2-channel | 2-channel | 2-channel | - | 2-channel | 2-channel | 2-channel | 2-channel | - |
| Relaisausgabe TUN | 4-channel | 2-channel | 2-channel | 2-channel | 2-channel | - | 2-channel | 2-channel | 2-channel | 2-channel | - |
| Analoges intput AI | 2-channel | - | - | - | - | - | - | - | - | - | - |
| Analogergebnis AO | 2-channel | 1-channel | 1-channel | 1-channel | 1-channel | 1-channel | 1-channel | 1-channel | 1-channel | 1-channel | 1-channel |
| Genauigkeitsklasse | |||||||||||
| Strom/Spannung | 0,2 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau |
| Energie | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | - | - | 0,5 Niveau | 0,5 Niveau | 0,5 Niveau | - | - | - |
| Aktive Energie | Niveau 1,0 | Niveau 1,0 | - | - | - | Niveau 1,0 | Niveau 1,0 | - | - | - | Niveau 1,0 |
| Blindenergie | Niveau 2,0 | Niveau 2,0 | - | - | - | Niveau 2,0 | Niveau 2,0 | - | - | - | Niveau 2,0 |
|
|
