| Zeitentschließung: | 10uS | Betriebstemperatur: | -10℃~55℃ |
|---|---|---|---|
| Gewicht: | 17,5 KILOGRAMM | Maße (W x D x H): | 468×375×164 (Millimeter) |
| Nominale Eingangsspannung: | 100~240VAC | Nominale Frequenz: | 50/60Hz |
| Markieren: | K3163i-Schutzrelais-Prüfung,Dreiphasenrelais-Prüfvorrichtung Iecs 61850,IEC61850 K3163i |
||

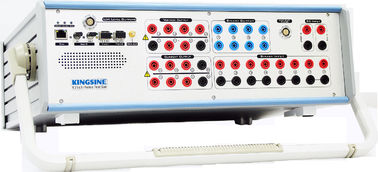

Dreiphasen-Schutzrelais-Prüfung IEC61850 K3163i
Beschreibung Test-des Satzes des Relais-IEC61850
Relaisschutz-Mikrocomputerversuchseinrichtungen spielen eine Schlüsselrolle in funktionierenden Stromstromnetzen zuverlässig und sicher. Es ist das Prüfungsgerät, das auf dem Berufsgebiet des Mikrocomputerschutzes, Relaisschutz, Erregungsmaß, Fehlerspeicher benutzt wird.
Eigenschaft der intelligenten Relais-Prüfvorrichtung
| ● | Universalrelais-Test-Anwendungen |
| ● | 10 Ertrag der Kanäle (6x35A u. 4x310V), jede Ausgabekanäle sind unabhängige und simultane Steuerung von den Größen-, Phasenwinkel- und Frequenzwerten, von fähig, DC, Wechselstrom-Sinuswelle einzuspritzen und bis zur Harmonik 60x. |
| ● | 13 niedrige Kanalertrag bis zum Maximum 8Vac/10Vdc. |
| ● | Hafen der Faser 100/1000Mbit für SMV- und GANS-Simulationen |
| ● | Variabler Batteriesimulator, DC 0-350V, Maximum 140Watts. |
| ● | Vorübergehende Spielunterstützung zu 3KHz |
| ● | Arbeiten völlig KRT-Software-Prüfungsmodule |
| ● | Grafische Testmodule und -schablonen für die Prüfung von verschiedenen Relais |
| ● | Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus |
| ● | Schuss-/Such-/Kontroll-, Punkt- u. Klickenprüfung |
Spezifikation des Überstrom-Relais-Test-Satzes
| Spannungs-Ertrag | ||
| Ertrag-Strecke u. Energie | 4×310 V Wechselstrom (L-N) | 124 VA maximal jedes |
| 3×350 V DC (L-N) | 140 W maximal jedes | |
| Genauigkeit | ±2mV @ <2v ac=""> <0> <0> | |
| ±10mV @ <5v dc=""> ±0.5% @ ≥5V DC | ||
| Spannungsbereich | Strecke I: 30V | |
| Strecke II: 310V | ||
| Automatische Strecke | ||
| DC-Ausgleich | <20mv Typ=""> | |
| Entschließung | 1mV | |
| Verzerrung | <0> | |
| Stromabgaben | ||
| Ertrag-Strecke u. Energie | Wechselstrom 6×35A (L-N) | 480 VA maximal jedes |
| Wechselstrom 3×70A (2L-N) | 850 VA maximal jedes | |
| Wechselstrom 1×100A (6L-N) | VA 1200 maximal | |
| DC 3×20A (L-N) | 300W maximal jedes | |
| Genauigkeit | ±1mA @ <0> <0> <0> | |
| ±5mA @ <1a dc=""> ±0.5% @ ≥1A DC | ||
| Strombereich | Strecke I: 3A | |
| Strecke II: 35A | ||
| Automatische Strecke | ||
| DC-Ausgleich | <3ma Typ=""> | |
| Entschließung | 1mA | |
| Verzerrung | <0> | |
| Niedriger Ertrag | ||
| Quantität | 13 Kanäle, 16 Stiftkombinationsflanschdose | |
| Spannungs-Ertrag-Strecke | Wechselstrom 0~8V, DC 0~10V | |
| Stromabgabe-Strecke | Nominales 2mA, maximaler Ausgleichstrom 10mA | |
| Spitzenleistung | ≥0.5VA | |
| Genauigkeit | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> | |
| Entschließung | 0.25mV | |
| Verzerrung (THD%) | <0> | |
| Frequenzbereich | 0~3000KHz | |
| DC-Ausgleich | <0> | |
Vorteil des Frequenz-Relais-Test-Systems
| ● | Völlig einwilligender Repräsentativwert IEC61850 und GANS; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Fähig, das Probieren des Wertes und der Analogsignale oder Teilnehmer gleichzeitig auszugeben und Funktion der GANS-Mitteilung zu veröffentlichen binäre Inputs/Output und Relaiskontakt. |
| ● | Bis 36 Repräsentativwertkanäle können aufgezeichnet werden. |
FAQ
Q: Kann die Relaisschutzprüfvorrichtung die Widerstandkurve zeigen?
: Ja.
Q: Was ist Ihre technischen Vorteile?
: Unsere Produkte mit einteiligem Entwurf, Gewicht < 17="">
Q: Wie lang ist der Garantiezeitraum?
: Garantie 3-Years der freien Reparatur und der lebenslangen Wartung
