Nennspannung: | 220V/110V (WECHSELSTROM) | Zulässige Spannung: | 85 - 265 VAC; 127V~350V (DC) |
---|---|---|---|
Nennfrequenz: | 50Hz | Zulässige Frequenz: | 47-63HZ |
Gegenwärtig: | 10A maximal | Leistungsaufnahme: | 1200VA maximal |
Markieren: | Schutzrelais-Prüfvorrichtung Iecs 61850,220V Schutzrelais-Prüfvorrichtung,IEC 61850 KF86 |

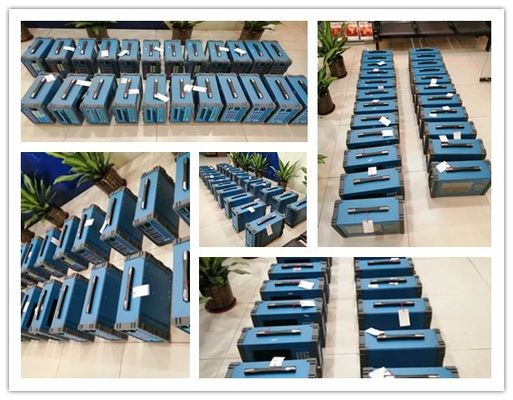

eingewilligte IEC61850 Schutzrelais-Prüfvorrichtung
Beschreibung von die Relais-Prüfung synchronisieren
Relaisschutz-Mikrocomputerversuchseinrichtungen spielen eine Schlüsselrolle in funktionierenden Stromstromnetzen zuverlässig und sicher. Es ist das Prüfungsgerät, das auf dem Berufsgebiet des Mikrocomputerschutzes, Relaisschutz, Erregungsmaß, Fehlerspeicher benutzt wird.
Eigenschaft der intelligenten Relais-Prüfvorrichtung
● | Mit der Entsprechung (6x130V Spannung, 6x20A gegenwärtig) und Mitteilungen IEC61850 SMV Ertrag gleichzeitig; |
● | Industrieller Computer eingebauter Doppel-kern CPU, eingebauter grossräumiger fester Antrieb SSD; Betriebssystem bettete Windows 7 ein; LCD-Bildschirm wahre Farbe von 9,7 Zoll, 1024×768 Entschließung, Touch Screen Operation. Kann Offline- oder on-line bearbeiten; |
● | Stellen Sie 8 Paare optischer Häfen LC, Dosengetriebe zur Verfügung und empfangen Sie 36 Kanäle IEC61850-9-1, Formatbeispielwerte des Rahmens IEC61850-9-2; mit optischer Energietestfunktion; |
● | Stellen Sie 6 zur Verfügung, die St. optische Häfen ausgab und St. 2 empfangen optische Häfen, die 6 Sätze der probierten Wertmitteilungen in Übereinstimmung mit Format IEC60044-7/8 (FT3) ausgeben können; kann 2 Sätze des FT3-Formats der Spezifikation probierten Mitteilung des Wertes empfangen IEC60044-7/8; |
● | Kann/GANS-Informationen oder -ertrag veröffentlichen zu unterzeichnen, empfängt Schaltung und verwirklicht Regelprüfung des Schutzes; |
Spezifikation des Überstrom-Relais-Test-Satzes
Wechselstrom-Stromquelle | |
Umfang u. Energie | 6×20A @ 90VA maximal jedes; 3×40A @ 180VA maximal jedes; |
Genauigkeit | ±1mA @ <0> <0> <0> |
Strecke | Strecke I: 2A Strecke II: 20A Automatische Strecke |
DC-Ausgleich | <3ma Typ=""> |
Entschließung | 1mA |
Verzerrung | <0> |
Steigt auf,/Abfallantwort | <100us> |
DC-Stromquelle | |
Umfang u. Energie | 6×10A @ 50W maximal |
Genauigkeit | ±5mA @ <1a> ±0.2% @ ≥1A |
Steigt auf,/Abfallantwort | <100us> |
Wechselspannungsquelle | |
Umfang u. Energie | 6×130V @ 65VA maximal jedes |
Genauigkeit | ±2mV @ <2v> <0> <0> |
Strecke | Strecke I: 13V Strecke II: 130V Automatische Strecke |
DC-Ausgleich | <10mv Typ=""> |
Entschließung | 1mV |
Verzerrung | <0> |
Steigt auf,/Abfallantwort | <100us> |
Gleichspannungsquelle | |
Umfang u. Energie | 6×150V @ 75W maximal 1×300V @ 150W maximal |
Genauigkeit | ±10mV @ <5v> ±0.2% @ ≥5V |
Steigt auf,/Abfallantwort | <100us> |
Frequenz-u. Phasen-Winkel | |
Frequenzbereich | DC | 1000Hz, Ausgleichstrom 3000Hz |
Frequenz-Genauigkeit | ±0.5ppm |
Frequenz-Entschließung | 0.001Hz |
Phasen-Strecke | -360°~360° |
Phasen-Genauigkeit | <0> |
Phasen-Entschließung |
0.001° |
Vorteil des Frequenz-Relais-Test-Systems
Optionale Module: Funktionen IEC61850:
● | Völlig einwilligender Repräsentativwert IEC61850 und GANS; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
● | Fähig, das Probieren des Wertes und der Analogsignale oder Teilnehmer gleichzeitig auszugeben und Funktion der GANS-Mitteilung zu veröffentlichen binäre Inputs/Output und Relaiskontakt. |
● | Bis 36 Repräsentativwertkanäle können aufgezeichnet werden. |
FAQ
Q: Kann die Relaisschutzprüfvorrichtung die Widerstandkurve zeigen?
: Ja.
Q: Was ist Ihre technischen Vorteile?
: 10kg, sehr kleines (390mm*256mm*140mm) einfaches machen Flug journey.6x20A, analoge Ausgabekanäle 6x130V weiter.
Q: Wie lang ist der Garantiezeitraum?
: Garantie 3-Years der freien Reparatur und der lebenslangen Wartung
