Produktdetails:
Zahlung und Versand AGB:
|
Nominale Eingangsspannung: | Wechselstrom 110V/220/230V, ernannte | Zulässige Eingangsspannung: | 85~264Vac, 125~350VDC, Selbst-schützend |
---|---|---|---|
Nennfrequenz: | 50/60HZ | Leistungsaufnahme: | VA 1500 maximal |
Lagertemperatur: | -20℃~70℃ | Feuchtigkeit: | <95> |
Markieren: | Relais-Prüfung des Überstrom-50Hz,Relais-Prüfung des Überstrom-220V,Relais-Prüfung des Überstrom-230V |

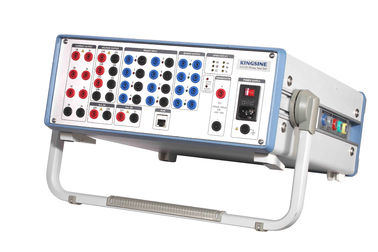

Schützende Überstrom-Relais-Prüfung
Beschreibung des gegenwärtigen Einspritzungs-Test-zweitenssystems
Relaisschutz-Mikrocomputerversuchseinrichtungen spielen eine Schlüsselrolle in funktionierenden Stromstromnetzen zuverlässig und sicher. Es ist das Prüfungsgerät, das auf dem Berufsgebiet des Mikrocomputerschutzes, Relaisschutz, Erregungsmaß, Fehlerspeicher benutzt wird.
Eigenschaft der intelligenten Relais-Prüfvorrichtung
● | Universalrelais-Test-Anwendungen |
● | 10 Ertrag der Kanäle (6x35A u. 4x310V), jede Ausgabekanäle sind unabhängige und simultane Steuerung von den Größen-, Phasenwinkel- und Frequenzwerten, von fähig, DC, Wechselstrom-Sinuswelle einzuspritzen und bis zur Harmonik 60x. |
● | Variabler Batteriesimulator, DC 0-350V, Maximum 140Watts. |
● | Vorübergehende Spielunterstützung zu 3KHz |
● | Arbeiten völlig KRT-Software-Prüfungsmodule |
● | Grafische Testmodule und -schablonen für die Prüfung von verschiedenen Relais |
● | Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus |
● | Schuss-/Such-/Kontroll-, Punkt- u. Klickenprüfung |
Spezifikation des Überstrom-Relais-Test-Satzes
Spannungs-Ertrag | ||
Ertrag-Strecke u. Energie | 4×310 V Wechselstrom (L-N) | 124 VA maximal jedes |
3×350 V DC (L-N) | 140 W maximal jedes | |
Genauigkeit | ±2mV @ <2v ac=""> <0> <0> | |
±10mV @ <5v dc=""> ±0.5% @ ≥5V DC | ||
Spannungsbereich | Strecke I: 30V | |
Strecke II: 310V | ||
Automatische Strecke | ||
DC-Ausgleich | <10mv Typ=""> | |
Entschließung | 1mV | |
Verzerrung | <0> | |
Stromabgaben | ||
Ertrag-Strecke u. Energie | Wechselstrom 6×35A (L-N) | 450 VA maximal jedes |
Wechselstrom 3×70A (2L-N) | 850 VA maximal jedes | |
Wechselstrom 1×100A (6L-N) | VA 1200 maximal | |
DC 3×20A (L-N) | 300W maximal jedes | |
Genauigkeit | ±1mA @ <0> <0> <0> | |
±5mA @ <1a dc=""> ±0.5% @ ≥1A DC | ||
Strombereich | Strecke I: 3A | |
Strecke II: 35A | ||
Automatische Strecke | ||
DC-Ausgleich | <3ma Typ=""> | |
Entschließung | 1mA | |
Verzerrung | <0> | |
Frequenz-u. Phasen-Winkel | ||
Frequenzbereich | DC~1KHz, Ausgleichstrom 3KHz | |
Frequenz-Genauigkeit | ±0.5ppm | |
Frequenz-Entschließung | 0,001 Hz | |
Phasen-Strecke | -360°~360° | |
Phasen-Genauigkeit | <0> | |
Phasen-Entschließung | 0.001° |
Vorteil des Frequenz-Relais-Test-Systems
Zusätzliche Information (optionale Module)
Energie-Meter-Kalibrierungs-Hardware ist bereit, aktiv zu sein | |
Sensor-Verwendung | Mechanische Meter/elektronische Meter |
Sensor-Ertrag | Hoher Hebel: >4.5V, niedriger Stand:<0> |
Impuls-Input | 1 Impulsinputhafen, hohe Stufe 5Vdc gültig nur. |
Impuls-Strecke | Impuls 500KHz gab Maximum ein. |
Impuls-Ertrag | 1 Transistorertrag, Open-Collector, 5Vdc/5mA |
FAQ
Q: Kann die Relaisschutzprüfvorrichtung die Widerstandkurve zeigen?
: Ja.
Q: Was ist Ihre technischen Vorteile?
: Hohe Präzision und leistungsfähiger Relaistestsatz mit 6 Phasen und Beauftragungswerkzeug;
Energie u. Genauigkeit in einem einzelnen PAKET, 6x35A, Analogergebnise 4x310V;
Die stetig wachsenden Testbibliotheksschablonen
Q: Wie lang ist der Garantiezeitraum?
: Garantie 3-Years der freien Reparatur und der lebenslangen Wartung
