| Markenbezeichnung: | Kingsine |
| Modellnummer: | K3030L |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

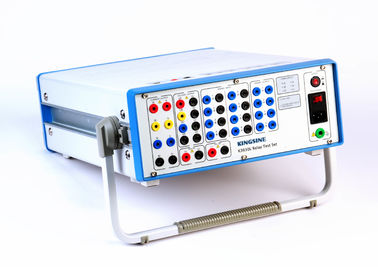

Manueller 2000VA-Schutzrelais-Prüfsatz K3030L, Ende-zu-Ende-Prüfung
1- Einfacher Test.
2.Betriebsmenü, einfache Bedienung
3.Leistung: 2000VA
Eine freundliche PC-Software für eine einfache Bedienung!
Der K30-Releytester der Serie ist ein extrem gutes Design für den ausländischen Benutzer, mit einer freundlichen PC-Software, die Ihnen hilft, Ihre Bedürfnisse zu erfüllen.
1. Einzigartiges Selbstschutzsystem gewährleisten den starken Schutz, wenn das Instrument in Betrieb ist, automatisch stoppen die Ausgabe, wenn das Netzwerk abnormal ist;
2Einzigartige Schalt- und Verstärkertechnologie, so dass die Ausgangspräzision und die Leistungseffizienz und -faktor erhöht werden,die den internationalen Tendenzen der Energieeinsparung und des Umweltschutzes entspricht;
3. mit Alarmfunktion von Gehäuse Erdungstest und externe Spannung Eingabe, um persönliche Sicherheit zu gewährleisten;
4. Zwei in einem von Zähler und Quelle, mit Funktion der internen und externen Prüfung, Selbstkalibrierung, Oszillographen, und die Dauer jedes Oszillographen erreicht 50S (optional Funktion);
5. Anbieten von unabhängigen Aux. DC für getestete Geräte, 0 ~ 300V/0,6A (polarlos und einstellbar);
6. Funktion der Prüfung des Wandlers und des Energiemessers (optional);
7Die Test-Schnittstelle bietet eine einzigartige Output-Überwachungsfunktion und eine Vorkurvenverfolgungsfunktion, die eine stärkere Analyse vor Ort ermöglicht.
Technische Daten von K3030L
|
Spannungsgeneratoren |
||
|
Einstellung Reichweite |
4 Phasen Wechselstrom (L-N) |
4 x 0... 130 V |
|
2-phasige Wechselstrom (L-L) |
2 x 0... 260 V |
|
|
Macht |
4 Phasen Wechselstrom (L-N) |
4 x 70 V, bei 0... 130 V |
|
2-phasige Wechselstrom (L-L) |
2 x 110 V, bei 0... 260 V |
|
|
Genauigkeit |
< 0,07% Messwert + 0,03% Bereich garantiert bei 0... 130 V < 0,02% Messwert + 0,01% Bereich typisch bei 0-130 V |
|
|
Entschließung |
1 mV |
|
|
Stromgeneratoren |
||
|
Einstellung Reichweite |
Dreiphasige Wechselstrom (L-N) |
3 x 0... 30 A |
|
Einphasige Wechselströmung (2L-N) |
1 x 0... 60 A |
|
|
Einphasige Wechselströmung (3L-N) |
1 x 0... 90 A |
|
|
Macht |
Dreiphasige Wechselstrom (L-N) |
3 x 450 V, bei 0... 30 A |
|
Einphasige Wechselströmung (2L-N) |
1x 600VA, bei 0... 60A |
|
|
Einphasige Wechselströmung (3L-N) |
1 x 1500 VA, bei 0... 90A (max.) |
|
|
Genauigkeit |
< 0,07% Messwert + 0,06% garantierter Bereich bei 0-30A < 0,02% Messwert + 0,02% Bereich typisch bei 0-30A |
|
|
Entschließung |
1mA |
|
|
Generatoren, allgemein |
||
|
Häufigkeit |
Reichweite |
0... 1000 Hz |
|
Genauigkeit / Drift |
Fehler < 0,001 Hz bei 10... 65 Hz, Fehler < 0,01 Hz bei 65 Hz...450 Hz Fehler < 0,02 Hz bei 450 Hz...1000 Hz |
|
|
Entschließung |
0.001Hz |
|
|
Phase |
Reichweite |
- 360°... +360° |
|
Genauigkeit / Drift |
Fehler < 0,2 ° |
|
|
Entschließung |
0.1° |
|
|
Zeitmesser |
Reichweite |
Unendlich |
|
Genauigkeit / Drift |
Fehler<0,1 ms |
|
|
Gleichstromgeneratoren |
||
|
Spannungsbereiche |
0... 300 V/110 W |
|
|
Leistungsbereiche |
0... 20A/300W |
|
|
Genauigkeit |
< 0,07% Messwert + 0,03% garantierter Bereich bei 0-300 V < 0,04% Messwert + 0,02% Bereich typisch bei 0-300 V |
|
|
< 0,14% Messwert + 0,06% garantierter Bereich bei 0-20A < 0,05% Messwert + 0,02% Bereich typisch bei 0-20A |
||
|
Entschließung |
1mA; 1 mV |
|
|
Aux DC-Versorgung |
||
|
Reichweite |
0...300V/110W |
|
|
Binäre Eingänge |
||
|
Zahl |
8 Paare |
|
|
Kompatible Spannung |
10V... 250V Gleichstrom |
|
|
Binäre Ausgänge |
||
|
Zahl |
4 Paare |
|
|
Kapazität |
250 V/3 A Wechselstrom |
|
|
Synchronisierung |
||
|
Synchronisierungsmodus |
GPS |
|
|
Harmonische |
||
|
Harmonische Überlappungszeiten |
Zwei... 20 Mal. |
|
|
Stromversorgung |
||
|
Nominale Eingangsspannung |
85 V...264 V Wechselstrom |
|
|
Macht |
2000VA |
|
|
Nennfrequenz |
47 Hz... 65 Hz |
|
|
Umweltbedingungen |
||
|
Betriebstemperatur |
-5 °C... 55 °C |
|
|
Lagertemperatur |
-20 °C... 75 °C |
|
|
Luftfeuchtigkeit |
5%... 90%, nicht kondensierbar |
|
|
Gewicht |
17.5 KG |
|
|
Abmessungen |
480 ((D) × 140 (W) × 360 (H) mm |
|
|
PC-Verbindung |
RJ45 |
|
Prüfsatz für Schutzrelais der Baureihe K30:
|
Modell |
Kanäle |
AC-Ausgänge |
|
K3063i / K3063Li |
10 Ausgangskanäle |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7 Ausgangskanäle |
3*30A/4*300V |
|
K3066 |
13 Ausgangskanäle |
6*20A/3*40A/7*130V |
|
K3063 |
10 Ausgangskanäle |
6*20A/3*40A/4*130V |
|
K3040 |
7 Ausgangskanäle |
3*40A/4*130V |
|
K3030 |
7 Ausgangskanäle |
3*30A/4*130V |
Hauptfunktionen:
|
Artikel 2 |
Ich habe keine Ahnung. |
|
Synchronisierungsrelais |
|
|
Fehler beim Übertragen |
|
|
GPS-Synchronisierung |
|
|
Überstromrelais |
50/76 |
|
Umgekehrte Zeitüberströmungsrelais |
51 |
|
Unterstromrelais |
37 |
|
Erdbruch-Relees |
50 |
|
Richtungsüberströmungsrelais |
67 |
|
Richtungsgebundene Bodenfehlerrelais |
67N |
|
Überspannungsrelais |
59 |
|
Unterspannungsrelais |
27 |
|
mit einer Spannung von mehr als 50 W |
91 |
|
Stromleitungen |
32 |
|
Relais mit Leistungsfaktor |
55 |
|
Differentialschutz (Differentialkreisläufe) |
87 |
|
Fernschutzausrüstung (phasenweise) |
21 |
|
Relais mit Überstrom in negativer Reihenfolge |
46N |
|
Motorüberlastschutz |
51/86 |
|
Automatische Rückschließvorrichtungen |
79 |
|
Auslösende Relais |
94 |
|
Spannungsrelais |
|
|
Überimpedanz-Relees, Z> |
|
|
Unterimpedanzrelais, Z |
|
|
Zeitverzögerungsrelais |
|
