| Markenbezeichnung: | Kingsine |
| Modellnummer: | KF900 |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

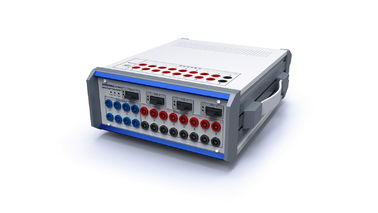

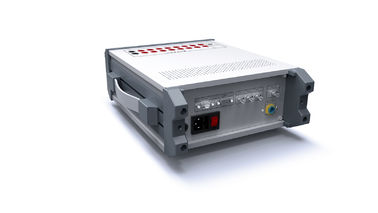

IEC61850-9-1 Optisches digitales Relais-Prüfsystem / Übergangsprüfung KF900
1- Einfacher Test.
2.Betriebsmenü, einfache Bedienung
3.Norm IEC61850-9-1 / IEC61850-9-2
4.Nennfrequenz: 50 Hz
* Mit vier Ethernet-Schnittstellen mit Glasfaser und einer 3-Wege FT3-Ausgabe
* In Übereinstimmung mit IEC61850-9-1 oder IEC61850-9-2-Rahmenformat und Senden von Proben im FT3-Rahmenformat oder Veröffentlichen / Abonnieren von GOOSE-Nachrichten,
*Der Ausgangsprobenwert oder GOOSE kann frei definiert werden,
* verfügt über 12 Kanäle analoger Signalleistung, um eine Vielzahl von Schutz-Releys, Überwachungs- und Steuerungsgeräten, intelligenten Betriebskassentests zu erreichen.
Funktionsmerkmale
Bereitstellung vollständiger Prüflösungen für verschiedene IEC61850 Relaisschutzeinrichtungen und Automatisierungseinrichtungen für alle Stromverbraucher.
Bereitstellung von 4 Paaren von 100Base-FX optischen Schnittstellen, 3 ((FT3)ST optischen Ausgang, Unterstützung EC61850-9-1, EC61850-9-2, EC6004-7/8(FT3) und Goose optische digitale Nachrichtenausgabe Test
Herkömmliche analoge binäre Eingabeprozession ist kompatibel und bietet 8 Paare analoge binäre Eingabe & 4 Paare binäre Ausgabe
Bereitstellung einer RG-B/PPS-Schnittstelle, Zugriff auf RG-B- oder PPS-Zeitsignale, die mit der GPS-Synchronuhr synchronisiert werden.
Technischer Parameter
|
Binäre Eingabe
|
|
|
- Nein. Ich weiß nicht.
|
8 Paare |
|
Eingabecharakteristik |
0V ~ 250V (DC) oder ohne Kontakt (automatisch ermittelt) |
|
Probenfrequenz |
10 kHz |
|
Zeitauflösung |
100 μs |
|
Maximale Messzeit |
1.50 × 105 s |
|
Zeitfehler |
Der Prüfstand ist in der Lage, die Prüfungen abzuschließen. ± 0,1% ((1s ≈ 1,50 × 105 s) |
|
Set Range of Debounce Time (von der Software eingestellt) |
0ms ≈ 25ms |
|
Elektrische Isolierung |
8 Paare Eingabeelektrische Isolierung |
|
Grenzimpedanzparameter (keine Kontakte) |
5 kΩ...13 kΩ
|
|
Synchronisierungsoberfläche (GPS) |
|
|
|
KSGGPS-Satelliten-Synchronisierungsvorrichtung) ist optional; B-Code (RS485) Synchronisierungsoberfläche |
|
Binärer Ausgang |
|
|
- Nein. Ich weiß nicht. |
4 Paare |
|
Typ |
mit einer Breite von mehr als 20 mm, |
|
Wechselstromkapazität |
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen. |
|
Gleichstromkapazität |
Vmax:250V (DC) /Imax:1A |
|
Stromversorgung |
|
|
Nennspannung |
220V ((AC) |
|
Erlaubte Spannung |
100 V ~ 240 V ((AC) |
|
Nennfrequenz |
50 Hz |
|
Erlaubte Häufigkeit |
40 bis 60 Hz |
|
Strom |
1A (max.) |
|
FT3-Schnittstelle |
|
|
Standard verwenden |
IEC 60044-7/8 |
|
Terminal Nr. |
3 Paare |
|
Schnittstellentyp |
ST |
|
Wellenlänge |
850 nm |
|
Typ der optischen Faser |
62.5/125μm, mehrmodisch |
|
Übertragungsdistanz |
1 km |
|
Ethernet-Kommunikationsoberfläche |
|
|
Typ |
10/100 Base-TX ((10/100 Mbit, verdrehtes Paar / automatisch gekreuzt) |
|
Hafen Nr. |
1 Paar |
|
Schnittstellentyp |
RJ45 |
|
Typ des Kabels |
5 Paare, verdrehtes Paar |
|
Angabe des Staates |
LED grün ((Licht):wirksame Verbindung Gelb ((flimmernd) LED): Datenübermittlung |
|
Schnittstelle für die Glasfaserkommunikation |
|
|
Typ |
100Base-FX ((100Mbit, Glasfaser, Full-Duplex) |
|
Hafen Nr. |
4 Paare |
|
Schnittstellentyp |
SC |
|
Typ des Kabels |
62.5/125μm (Multimodefaser orange) |
|
Wellenlänge |
1300 nm |
|
Übertragungsdistanz |
> 1 km |
|
Angabe des Staates |
SPD grün ((Licht):wirksame Verbindung Link/AcT gelb ((flicker): Datenübermittlung |
|
Betriebsumfeld |
|
|
Betriebstemperatur |
-10°C+50°C |
|
Lagertemperatur und Transporttemperatur |
-20°C+70°C |
|
Luftfeuchtigkeit |
5~90% relative Luftfeuchtigkeit, keine Kondensation
|
