Frequenz-Relais KINGSINE KF86, das Universalrelais-Test einwilligendes IEC61850 prüft

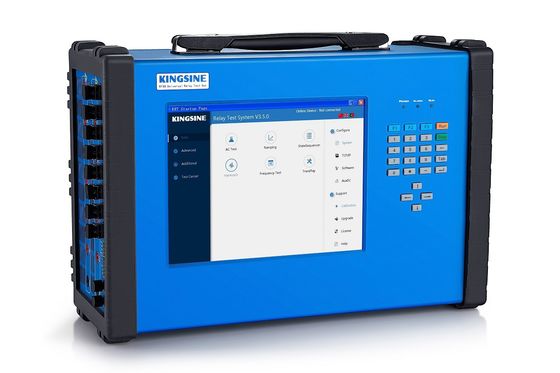

KINGSINE KF86 Frequency Relay Testing Universal Relay Test Complying IEC61850

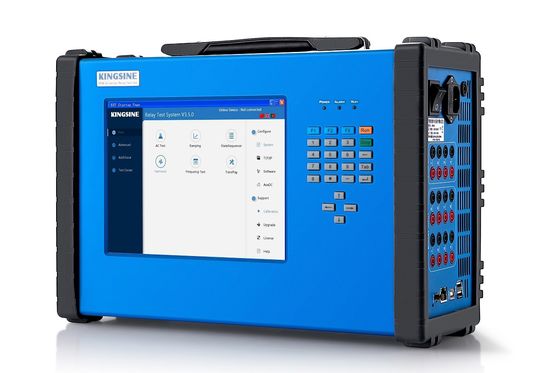

KINGSINE KF86 Frequency Relay Testing Universal Relay Test Complying IEC61850

Großes Bild :  Frequenz-Relais KINGSINE KF86, das Universalrelais-Test einwilligendes IEC61850 prüft

Produktdetails:
Herkunftsort: China
Markenname: KINGSINE
Zertifizierung: CE/ISO9001
Modellnummer: KF86
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiation
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze/Monat
Ausführliche Produkt-Beschreibung
Markieren:

Universaltest des relais-IEC61850

,

INGSINE KF86

,

Testsatz des Relais KF86

Leichtgewichtler: 10kg, sehr kleines (390mm*256mm*140mm) einfaches machen Flugreise weiter.
6x20A, analoge Ausgabekanäle 6x310V.
Der kompakte Relaistest mit 6 Phasen, der mit hoher Genauigkeit u. voller Lösung eingestellt wird (einwilligendes IEC61850 probierte Wert und GANS), erfüllen völlig alle Bedingungen für Entdeckung und Entstörung von IEC61850 IEDs, von Mischen-Einheiten, von Stationskontrollsystemen und von traditionellen Schutzrelais.

Frequenz-Relais KINGSINE KF86, das Universalrelais-Test einwilligendes IEC61850 prüft 0



Eigenschaften:

Mit analogem (6x310V-Spannung, 6x20A-Strom) und IEC61850 SMV Mitteilungen gleichzeitig Ertrag;
Industrieller Computer eingebauter Doppel-kern CPU, eingebauter grossräumiger fester Antrieb SSD; Betriebssystem bettete Windows 7 ein; LCD-Bildschirm wahre Farbe von 9,7 Zoll, 1024×768 Entschließung, Touch Screen Operation. Kann Offline- oder on-line bearbeiten;
Stellen Sie 8 Paare optischer Häfen LC, Dosengetriebe zur Verfügung und empfangen Sie 36 Kanäle IEC61850-9-1, Formatbeispielwerte des Rahmens IEC61850-9-2; mit optischer Energietestfunktion;
Stellen Sie 6 zur Verfügung, die St. optische Häfen ausgab und St. 2 empfangen optische Häfen, die 6 Sätze der probierten Wertmitteilungen in Übereinstimmung mit Format IEC60044-7/8 (FT3) ausgeben können; kann 2 Sätze des FT3-Formats der Spezifikation probierten Mitteilung des Wertes empfangen IEC60044-7/8;
Kann/GANS-Informationen oder -ertrag veröffentlichen zu unterzeichnen, empfängt Schaltung und verwirklicht Regelprüfung des Schutzes;
Simulieren Sie den niedrigen Ertrag von 12 Kanal, um den Schutz des niedrigen Input zu prüfen;
Beginnen Sie, bis das IED zu simulieren, um GANS, probierte Wertsignale aktiv freizugeben, den zurückgestellten Prozess des Gerätes in dem Versuch zu beseitigen, der durch Verbindungsunterbrechung verursacht wird, nachdem der Test gestoppt ist;
Der optische Portertrag wird probiert, oder GANS kann frei definiert werden; mehrfache unterschiedliche GANS-Kennblockinformationen können unterzeichnet werden/veröffentlicht werden;
Beispielwertkanalfunktion, die Anzahl von Kanälen kann frei eingestellt werden, bis 36 Kanäle kann konfiguriert sein;
Automatisch Dateien Import SCLs (SCD, ICD, CID, NPI), zum der automatischen Konfiguration der probierten Werte und DER GANS-Informationen zu verwirklichen, und von Beispielwert- und GANS-Konfigurationsinformationen als Konfigurationsdatei für die Prüfung zu sparen;
Es kann optische digitale Signale von MU, vom Schutzgerät und vom intelligenten Operationskasten automatisch ermitteln und verwirklicht automatische Konfigurationsfunktion des Repräsentativwertes und DER GANS-Informationen;
Kann anormale Bedingungen (Verlust, misorder, Qualitätsabweichung, Mitteilungserneute übertragung, Datenabweichung, unangemessenes, etc.) simulieren;
Die Kanalqualität der Ertrag SV-Mitteilung kann eingestellt werden, und die Simulationseinheit kann simuliert werden und, Satz zu ungültigem, Satz zum Ablaufstatus ausprüfen und kann doppelte ANZEIGEN-Inkonsequenz und andere Tests simulieren;
Eingebautes GPS-/Beidoutiming-Modul mit GPS, IRIG-B Code-Synchronisierungszeitabhängigkeit;
Vollfunktions-Software-Testmodul, Wechselstrom, Statusreihenfolge, recloser Test, Distanzschutz, Überstromschutz, umgekehrter Zeitüberstrom, nullreihenfolgenschutz, Erhöhungstest, Energierichtung, differenzialer Test, Frequenztest, synchronisieren Test-Software-Module;
Mit der Einheitstestfunktion können Sie der die Präzision Einheit, die Zeitgenauigkeit, die Pünktlichkeitsgenauigkeit und die Datenübertragung und die Prüfungsfunktionen prüfen;
Stützen Sie die grafische Anzeige von SCD-Dateien, kann das Instrument das IED-Gerätverbindungs-Verhältnis und die virtuelle Terminalverbindung grafisch anzeigen;

Mit der IRIG-B Codetransmissionsfunktion wenn externe GPS verwendet wird, kann es als Startuhr verwendet werden.



Spezifikation

Wechselstrom-Stromquelle
Umfang u. Energie 6×20A @ 300VA maximal jedes;
3×40A @ 520VA maximal jedes;
Genauigkeit ±1mA @ <0>
<0>20A
<0>20A
Strecke Strecke I: 3A
Strecke II: 20A
Automatische Strecke
DC-Ausgleich <3ma Typ="">
Entschließung 1mA
Verzerrung <0>
Steigt auf,/Abfallantwort <100us>
DC-Stromquelle
Umfang u. Energie 6×10A @ 50W maximal
Genauigkeit ±5mA @ <1a>
±0.2% @ ≥1A
Steigt auf,/Abfallantwort <100us>
Wechselspannungsquelle
Umfang u. Energie 6×310V @ 65VA maximal jedes
Genauigkeit ±2mV @ <2v>
<0>310V
<0>310V
Strecke Strecke I: 13V
Strecke II: 310V
Automatische Strecke
DC-Ausgleich <10mv Typ="">
Entschließung 1mV
Verzerrung <0>
Steigt auf,/Abfallantwort <100us>
Gleichspannungsquelle
Umfang u. Energie 6×150V @ 75W maximal
1×300V @ 150W maximal
Genauigkeit ±10mV @ <5v>
±0.2% @ ≥5V
Steigt auf,/Abfallantwort <100us>
Frequenz-u. Phasen-Winkel
Frequenzbereich DC | 1000Hz, Ausgleichstrom 3000Hz
Frequenz-Genauigkeit ±0.5ppm
Frequenz-Entschließung 0.001Hz
Phasen-Strecke -360°~360°
Phasen-Genauigkeit <0>.02°Art. / <0>
Phasen-Entschließung 0.001°
Binärer Input
Elektrische Isolierung 8 Paare von elektrischem lokalisiert jedem
Eingangsimpedanz 5 kΩ… 13kΩ (leerer Kontakt)
Eingegebene Eigenschaft 0 V |300Vdc oder Trockenkontakt
(Binärer Input, Potenzial umzudrehen kann programmierbar sein)
Abtastrate 10kHz
Zeitentschließung 10us
Zeitmessbereich 0|105 s
Zeitgenauigkeit ±1ms @<> 1s
±0.1% @1s
Debounce-Zeit 0~25ms (Software steuerte)
Binärer Ertrag
Quantität 4 Paare, schnelle Geschwindigkeit
Art Bananenart 4.0mm
Wechselstrom-Bruchkapazität Vmax: 250V (Wechselstrom)/Imax: 0.5A
DC-Bruchkapazität Vmax: 250V (DC-)/Imax: 0.5A
Elektrische Isolierung Alle Paare lokalisiert
Synchronisieren Sie Hafen
Satellitensynchronisierung 1 × SMA, Gebrauch für GPS-Antennenschnittstelle
Unterstützung GPS und Beidou-Satellit
Faser IRIG-B 2 × St., 1 für Getriebe, 1 für das Empfangen
Elektrisches IRIG-B 1 × 6Pin 5,08MillimeterPhoenixAnschluss
1 für Getriebe, 1 für das Empfangen
Externe Triggersynchronisierung 1 × 4Pin 5,08MillimeterPhoenixAnschluss
externer Triggerinput + externer Triggerertrag
Kommunikationsschnittstelle
Ethernet 1 × RJ45, 10/100M
WIFI Eingebauter WIFI-DHCP-Service
Serielle Schnittstelle 1 × RS232
USB 2 × USB2
Gewicht u. Größe
Größe 390mm×256mm×140mm
Gewicht 10kg
Anzeige 9,7ZollLCD, Touch Screen
Tastatur Zahlschlüssel + Richtungsschlüssel
Stromversorgung
Nennspannung 220V/110V (WECHSELSTROM)
Zulässige Spannung 85 - 265 VAC; 127V~350V (DC)
Nominale Frequenz 50Hz
Zulässige Frequenz 47-63Hz
Gegenwärtig 10A maximal
Leistungsaufnahme 1200VA maximal
Verbindungsart Standard-Wechselstrom-Sockel 60320
Arbeitsbereich
Betriebstemperatur -10 ~+55
Relative Luftfeuchtigkeit 5|95%, Nicht-Kondensation
Lagertemperatur -20℃ | +70℃
Atmosphärendruck kPa 80kPa~110 (Höhe 2000m oder niedrigeres)



(Optionale Module)

Funktionen IEC61850:
Völlig einwilligender Repräsentativwert IEC61850 und GANS; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8)
Fähig, das Probieren des Wertes und der Analogsignale oder Teilnehmer gleichzeitig auszugeben und Funktion der GANS-Mitteilung zu veröffentlichen binäre Inputs/Output und Relaiskontakt.
Bis 36 Repräsentativwertkanäle können aufgezeichnet werden.

Faserhafen (LC-Art)
Art 100Base-FX (100Mbit, Faser, voll- Duplex)
Anschlussnummer 8 Paare
Kabelmodell 62.5/125μm (Mehrfach-Modusfaser, Orange)
Wellenlänge 1310nm
Getriebeabstand > 1Km
Zustandsanzeige SPD-Grün (Lichter): aktive Verbindung
LinkAcT gelb (blinkend): Datenaustausch
Serielle Schnittstelle der Faser (St.-Art)
Standard IEC60044-7/8
Anschlussnummer 6 für Getriebe, 2 für empfangen
Wellenlänge 850nm

Signalausgabefunktion mit 12 niedrige Kanälen:
Niedrige Signalausgabe
Ausgabekanäle 12 Kanäle
Ausgabebausteinart Phoenix-Anschluss
Ertragstrecke Wechselstrom: 0|8Vrms
DC: 0|8V
Maximale Stromabgabe 5mA
Genauigkeit <>0,2%<> (0,01|0,8Vrms)
<>0,1%(0,8|8Vrms)
Entschließung 250µV
Harmonik (THD%) (THD%)<> 0,1%
Frequenzbereich DC |1.0kHz
Frequenzgenauigkeit 0,002%(Betriebsfrequenz)
Frequenzentschließung 0.001Hz
Phasenstrecke 0|359.9°
Phasengenauigkeit <0>, 50/60Hz
Phasenentschließung ±0.1°
