| Markenbezeichnung: | KINGSINE |
| Modellnummer: | K3163i |
| MOQ: | 100 Sätze/Monat |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, L/C |

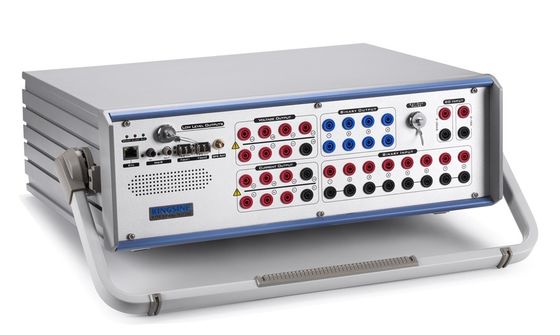

Differenziales Relais-Prüfungsschutzrelais-Test-Unterstützung IEC61850 KINGSINE K3163i
Einteiliger Entwurf, Gewicht < 17="">
Hohe Leistung u. Genauigkeit mit Analogergebnisen 6x35A u. 4x310V;
Einwilligender Repräsentativwert IEC61850 u. GANS;
Die stetig wachsenden Testbibliotheksschablonen;
Optionale Vorfunktionen wie Energiemeter und Wandlerkalibrierung etc.
| ● | Universalrelais-Test-Anwendungen |
| ● | 10Ertrag der Kanäle (6x35Au.4x310V), jedeAusgabekanälesindunabhängigeundsimultaneSteuerungvon denGrößen-, Phasenwinkel-undFrequenzwerten, vonfähig, DC, Wechselstrom-SinuswelleeinzuspritzenundbiszurHarmonik60x. |
| ● | 13 niedrige Kanalertrag bis zum Maximum 8Vac/10Vdc. |
| ● | Hafen der Faser 100/1000Mbit für SMV- und GANS-Simulationen |
| ● | Variabler Batteriesimulator, DC 0-350V, Maximum 140Watts. |
| ● | Vorübergehende Spielunterstützung zu 3KHz |
| ● | Arbeiten völlig KRT-Software-Prüfungsmodule |
| ● | Grafische Testmodule und -schablonen für die Prüfung von verschiedenen Relais |
| ● | Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus |
| ● | Schuss-/Such-/Kontroll-, Punkt- u. Klickenprüfung |
| ● | RIO-/XRIOimport- u. -exportanlage |
| ● | Anschaltung, zum des Tests (SOTF) zu bemängeln |
| ● | Stromnetzmodell für dynamische Prüfung |
| ● | On-line-Vektoranzeige |
| ● | Automatische Testergebnisse nehmen an |
| ● | Automatische Prüfberichtschaffung |
| ● | Aufeinander folgende Prüfung eingebauter GPS- und IRIG-Bsynchronisierung |
| ● | Anti-Ausschnitt ermitteln, falsche Verdrahtung, Warnung anzuschließen und Schutz selbst-zu schützen, zu überbelasten und zu überhitzen |
| ● | Garantie 3-Years der freien Reparatur und der lebenslangen Wartung |
| ● | Leichtgewichtler, <18kg> |
| ● | Freie Software-Upgrade |
| ● | Eingewilligtes IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, usw. |
| ● | Wandlerkalibrierung (0,02 Klasse) |
| ● | Energiemeterkalibrierung (mechanische u. elektronische Meter) |
| Einzelteile | ANSI® nein. |
| Numerisches IEDs Relais IEC61850 u. Mischeneinheit | |
| Distanzschutzrelais | 21 |
| Synchronisieren oder Synchronismuskontrollrelais | 25 |
| Undervoltagerelais | 27 |
| Richtungsleistungsrelais | 32 |
| Unterströmungs- oder underpowerrelais | 37 |
| Negative Reihenfolgenüberstromrelais | 46 |
| Überstrom/Grundstörungsrelais | 50 |
| Umgekehrter Zeitüberstrom/Grundstörungsstaffeln | 51 |
| Energiefaktorrelais | 55 |
| Überspannungsrelais | 59 |
| Spannungs- oder Guthabenrelais | 60 |
| Richtungsüberstromrelais | 67 |
| Richtungsgrundstörungsrelais | 67N |
| DC-Überstromrelais | 76 |
| Phase-Winkelmessen oder unangemessene Schutzrelais | 78 |
| Automatische reclosing Geräte | 79 |
| Frequenzrelais | 81 |
| Bewegungsüberlastschutzrelais | 86 |
| Differentialschutzrelais | 87 |
| Richtungsspannungsrelais | 91 |
| Spannungs- und Energierichtungsrelais | 92 |
| Schaltungsrelais | 94 |
| Stabilisierte Relais der Spannung | |
| Overimpedance-Relais, Z> | |
| Underimpedance-Relais, Z | |
| Zeit-Verzögerungsrelais |
| Spannungs-Ertrag | ||
| Ertrag-Strecke u. Energie | 4×310 V Wechselstrom (L-N) | 124 VA maximal jedes |
| 3×350 V DC (L-N) | 140 W maximal jedes | |
| Genauigkeit | ± Wechselstrom2Millivolt<>@ 2V <0>Wechselstrommit 310V <0>Wechselstrommit 310V |
|
| ±10mV @ <5v>DC ±0.5% @ ≥5V DC |
||
| Spannungsbereich | Strecke I: 30V | |
| Strecke II: 310V | ||
| Automatische Strecke | ||
| DC-Ausgleich | <>20Millivolt Art. / <1>00Millivolt-Guar | |
| Entschließung | 1mV | |
| Verzerrung | <0>15%Art. / <0>05% Guar. | |
| Stromabgaben | ||
| Ertrag-Strecke u. Energie | Wechselstrom 6×35A (L-N) | 480 VA maximal jedes |
| Wechselstrom 3×70A (2L-N) | 850 VA maximal jedes | |
| Wechselstrom 1×100A (6L-N) | VA 1200 maximal | |
| DC 3×20A (L-N) | 300W maximal jedes | |
| Genauigkeit | ±1MA @ <0> <0>2%Rd+0.01Rg Art. @ Wechselstrom 0.5A~35A <0>05%Rd+0.02Rg Guar. @ Wechselstrom 0.5A~35A |
|
| ±5mA @ <1a>DC ±0.5% @ ≥1A DC |
||
| Strombereich | Strecke I: 3A | |
| Strecke II: 35A | ||
| Automatische Strecke | ||
| DC-Ausgleich | <3ma Typ=""> | |
| Entschließung | 1mA | |
| Verzerrung | <0>25%Art. / <0>07% Guar. | |
| Niedriger Ertrag | ||
| Quantität | 13 Kanäle, 16 Stiftkombinationsflanschdose | |
| Spannungs-Ertrag-Strecke | Wechselstrom 0~8V, DC 0~10V | |
| Stromabgabe-Strecke | Nominales 2mA, maximaler Ausgleichstrom 10mA | |
| Spitzenleistung | ≥0.5VA | |
| Genauigkeit | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|
| Entschließung | 0.25mV | |
| Verzerrung (THD%) | <0> | |
| Frequenzbereich | 0~3000KHz | |
| DC-Ausgleich | <0> | |
| Frequenz-u. Phasen-Winkel | ||
| Frequenzbereich | DC~1KHz, Ausgleichstrom 3KHz | |
| Frequenz-Genauigkeit | ±0.5ppm | |
| Frequenz-Entschließung | 0,001 Hz | |
| Phasen-Strecke | -360°~360° | |
| Phasen-Genauigkeit | <0>2°Art. / <0> | |
| Phasen-Entschließung | 0.001° | |
| Zusatzgleichspannungs-Quelle (Batteriesimulator) | ||
| Strecke | 0~350V @ 140W maximal | |
| Genauigkeit | Guar 0.5%Rg. | |
| Binärer Input | ||
| Quantität | 8pairs | |
| Art | naß/trocken, Maß | |
| Schwelle | 10~600Vdc oder mögliches freies, programmierbar | |
| Zeitentschließung | 10us | |
| Abtastrate | 10KHz | |
| Debounce-Zeit | 0~25ms (Software steuerte) | |
| Zeitenfolge | Unbegrenzt | |
| Zeitfehler | ±1ms-@ ≤1s,±0.1%@>1s | |
| Galvanische Isolierung | 4 mit jedem 2 Paare lokalisiert | |
| Binärer Ertrag (Relais-Art) | ||
| Quantität | 4pairs | |
| Art | Mögliche freie Relaiskontakte, Software gesteuert | |
| Bruch-Kapazität Wechselstrom | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| Bruch-Kapazität DC | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Binärer Ertrag (Halbleiter-Art) | ||
| Quantität | 4pairs | |
| Art: | Open-Collector, Kombinationsart Frau | |
| Bruch-Kapazität DC | 5~15Vdc/5mA, 10mA maximal Erlaubnis Wechselstroms nicht |
|
| Antwortzeit: | 100us | |
| Synchronisierung | ||
| Synchronisierungs-Modus | GPS, SMA-Art Antennenverbindungsstück IRIG-B (Glasfaser, FT3 Art) |
|
| Stromversorgung u. Umwelt | ||
| Nominale Eingangsspannung | 100~240Vac | |
| Zulässige Eingangsspannung | 85~260Vac, 125~350VDC | |
| Nominale Frequenz | 50/60Hz | |
| Zulässige Frequenz | 45Hz~65Hz | |
| Leistungsaufnahme | VA 1500 maximal | |
| Verbindungsart | Standard-Wechselstrom-Sockel 60320 | |
| Betriebstemperatur | -10℃~55℃ | |
| Lagertemperatur | -20℃~70℃ | |
| Feuchtigkeit | <95> | |
| Andere | ||
| PC Verbindung | RJ45 Ethernet, 10/100M | |
| Erdungs-Anschluss | 4mm Bananensockel | |
| Gewicht | 17,5 Kilogramm | |
| Maße (W x D x H) |
468×375×164 (Millimeter) |
|
(Optionale Module)
Funktionen IEC61850:
| ● | Völlig einwilligender Repräsentativwert IEC61850 und GANS; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Fähig, das Probieren des Wertes und der Analogsignale oder Teilnehmer gleichzeitig auszugeben und Funktion der GANS-Mitteilung zu veröffentlichen binäre Inputs/Output und Relaiskontakt. |
| ● | Bis 36 Repräsentativwertkanäle können aufgezeichnet werden. |
| Faser IEC61850 u. GANS Ethernet-Anschlüsse (optionale Funktion) | |
| Faser-Häfen | 2 voll- Duplex x 100Base-FX, LC-Art (Optional zu 10/100Mbit, zur Art des Ethernets RJ45) |
| Faser-Art | 62.5/125um (mehrfache Glasfaser, orange Rot) |
| Wellenlänge | 1310nm |
| Übertragen Sie Abstand | >1Km |
| Indikator | SPD-Grün (hell): Gültige Verbindung Verbindung/Tat gelb (blinkend): Datenaustausch |
| Anmerkung: | Hardware ist bereit, aktiv zu sein |
| Eingegebene Hardware DCs Maß ist bereit, aktiv zu sein | ||
| Spannungs-Input | Strecke | DC 0~±10V |
| Max Input | ±11V DC | |
| Genauigkeit | <0>5% rg Art. <0> 1% rg Guar. | |
| Eingangsimpedanz | 1M Ohm | |
| Gegenwärtiger Input | Strecke | 0~±1mA/1~±20mA, Selbststrecke |
| Max Input | 600mA | |
| Genauigkeit | <0>5% rg Art. <0> 1% rg Guar. | |
| Eingangsimpedanz | 15 Ohm | |
| Energie-Meter-Kalibrierungs-Hardware ist bereit, aktiv zu sein | |
| Sensor-Verwendung | Mechanische Meter/elektronische Meter |
| Sensor-Ertrag | Hoher Hebel: >4.5V, niedriger Stand:<0> |
| Impuls-Input | 1 Impulsinputhafen, hohe Stufe 5Vdc gültig nur. |
| Impuls-Strecke | Impuls 500KHz gab Maximum ein. |
| Impuls-Ertrag | 1 Transistorertrag, Open-Collector, 5Vdc/5mA |
| Modell | Stromabgaben | Spannungs-Ertrag | Optional |
| K3166i | 6×35A @ 450VA maximal 3×70A @ 850VA maximal |
7×310V @ 90VA maximal | ●IEC61850 SV ●GANS IEC61850 ●Energiemeter cal. ●Wandler cal. |
| K3163i | 6×35A @ 450VA maximal 3×70A @ 850VA maximal |
4×310V @ 124VA maximal | |
| K3130i | 3×35A @ 450VA maximal | 4×310V @ 124VA maximal |
