| Markenbezeichnung: | Kingsine |
| Modellnummer: | K3063i |
| MOQ: | 1 Satz |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, T/T |

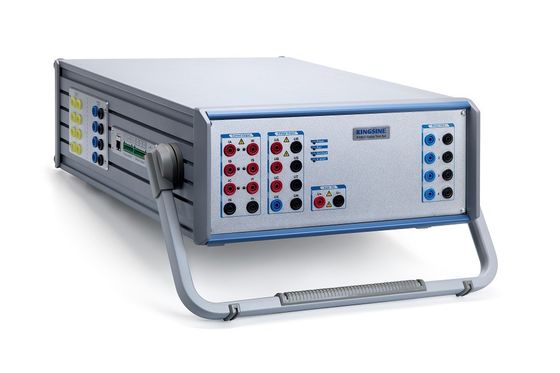

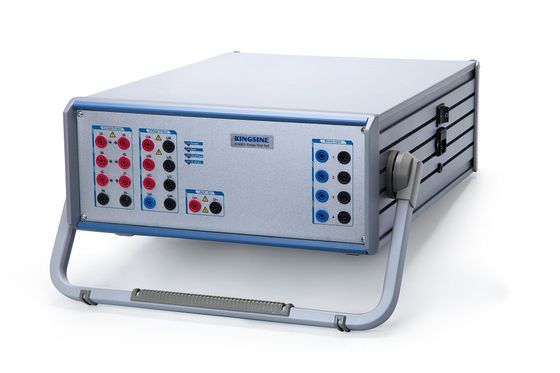

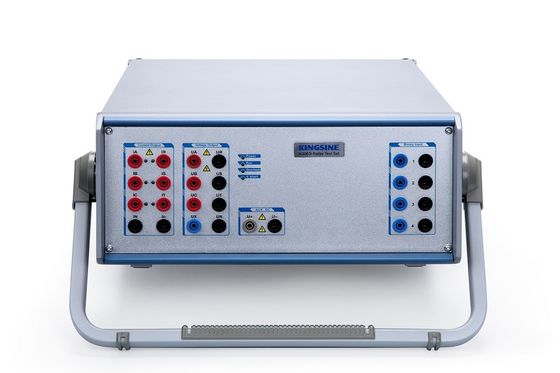

Hohe Präzision und leistungsfähiger Relaistestsatz mit 6 Phasen und Beauftragungswerkzeug;
Energie u. Genauigkeit in einem einzelnen PAKET, 6x35A, Analogergebnise 4x310V;
Die stetig wachsenden Testbibliotheksschablonen;
| ● | Universalrelais-Test-Anwendungen |
| ● | 10Ertrag der Kanäle (6x35A u. 4x310V), jedeAusgabekanälesindunabhängigeundsimultaneSteuerungvon denGrößen-, Phasenwinkel-undFrequenzwerten, vonfähig, DC, Wechselstrom-SinuswelleeinzuspritzenundbiszurHarmonik60x. |
| ● | Variabler Batteriesimulator, DC 0-350V, 140 Watt max. |
| ● | Vorübergehende Spielunterstützung zu 3KHz |
| ● | Arbeiten völlig KRT-Software-Prüfungsmodule |
| ● | Grafische Testmodule und -schablonen für die Prüfung von verschiedenen Relais |
| ● | Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus |
| ● | Schuss-/Such-/Kontroll-, Punkt- u. Klickenprüfung |
| ● | RIO-/XRIOimport- u. -exportanlage |
| ● | Anschaltung, zum des Tests (SOTF) zu bemängeln |
| ● | Stromnetzmodell für dynamische Prüfung |
| ● | On-line-Vektoranzeige |
| ● | Automatische Testergebnisse nehmen an |
| ● | Automatische Prüfberichtschaffung |
| ● | Aufeinander folgende Prüfung eingebauter GPS-Synchronisierung |
| ● | Anti-Ausschnitt ermitteln, falsche Verdrahtung, Warnung anzuschließen und Schutz selbst-zu schützen, zu überbelasten und zu überhitzen |
| ● | Garantie 3-Years der freien Reparatur und der lebenslangen Wartung |
| ● | Leichtgewichtler, <1>9,5Kilogramm |
| ● | Freie Software-Upgrade |
| ● | Energiemeterkalibrierung (mechanische u. elektronische Meter) |
| Einzelteile | ANSI® nein. |
| Distanzschutzrelais | 21 |
| Synchronisieren oder Synchronismuskontrollrelais | 25 |
| Undervoltagerelais | 27 |
| Richtungsleistungsrelais | 32 |
| Unterströmungs- oder underpowerrelais | 37 |
| Negative Reihenfolgenüberstromrelais | 46 |
| Überstrom/Grundstörungsrelais | 50 |
| Umgekehrter Zeitüberstrom/Grundstörungsstaffeln | 51 |
| Energiefaktorrelais | 55 |
| Überspannungsrelais | 59 |
| Spannungs- oder Guthabenrelais | 60 |
| Richtungsüberstromrelais | 67 |
| Richtungsgrundstörungsrelais | 67N |
| DC-Überstromrelais | 76 |
| Phase-Winkelmessen oder unangemessene Schutzrelais | 78 |
| Automatische reclosing Geräte | 79 |
| Frequenzrelais | 81 |
| Bewegungsüberlastschutzrelais | 86 |
| Differentialschutzrelais | 87 |
| Richtungsspannungsrelais | 91 |
| Spannungs- und Energierichtungsrelais | 92 |
| Schaltungsrelais | 94 |
| Stabilisierte Relais der Spannung | |
| Overimpedance-Relais, Z> | |
| Underimpedance-Relais, Z | |
| Zeit-Verzögerungsrelais |
| Spannungs-Ertrag | ||
| Ertrag-Strecke u. Energie | 4×310 V Wechselstrom (L-N) | 124 VA maximal jedes |
| 3×350 V DC (L-N) | 140 W maximal jedes | |
| Genauigkeit | ±2Millivolt @ <2v ac=""> <0> <0> | |
| ±10mV @ <5v>DC ±0.5% @ ≥5V DC |
||
| Spannungsbereich | Strecke I: 30V | |
| Strecke II: 310V | ||
| Automatische Strecke | ||
| DC-Ausgleich | <>10Millivolt Art. / <>60Millivolt-Guar | |
| Entschließung | 1mV | |
| Verzerrung | <0>15%Art. / <0>05% Guar. | |
| Stromabgaben | ||
| Ertrag-Strecke u. Energie | 6×35A Wechselstrom (L-N) | 450 VA maximal jedes |
| 3×70einWechselstrom(2L-N) | 850 VA maximal jedes | |
| Wechselstrom 1×100A (6L-N) | VA 1200 maximal | |
| DC 3×20A (L-N) | 300W maximal jedes | |
| Genauigkeit | ±1MA @ <0> <0>2%Rd+0.01Rg Art. @ Wechselstrom 0.5A~35A <0>05%Rd+0.02Rg Guar. @ Wechselstrom 0.5A~35A |
|
| ±5mA @ <1a>DC ±0.5% @ ≥1A DC |
||
| Strombereich | Strecke I: 3A | |
| Strecke II: 35A | ||
| Automatische Strecke | ||
| DC-Ausgleich | <3ma Typ=""> | |
| Entschließung | 1mA | |
| Verzerrung | <0>25%Art. / <0>07% Guar. | |
| Frequenz-u. Phasen-Winkel | ||
| Frequenzbereich | DC~1KHz, Ausgleichstrom 3KHz | |
| Frequenz-Genauigkeit | ±0.5ppm | |
| Frequenz-Entschließung | 0,001 Hz | |
| Phasen-Strecke | -360°~360° | |
| Phasen-Genauigkeit | <0>2°Art. / <0> | |
| Phasen-Entschließung | 0.001° | |
| Zusatzgleichspannungs-Quelle (Batteriesimulator) | ||
| Strecke | 0~350V @ 140 W maximal | |
| Genauigkeit | Guar 0.5%Rg. | |
| Binärer Input | ||
| Quantität | 8pairs | |
| Art | naß/trocken, bis zum maximalen Input 300Vdc | |
| Zeitentschließung | 10us | |
| Abtastrate | 10KHz | |
| Debounce-Zeit | 0~25ms (Software steuerte) | |
| Zeitenfolge | Unbegrenzt | |
| Zeitfehler | ±1ms-@ ≤1s,±0.1%@>1s | |
| Galvanische Isolierung | Lokalisiert jedem passt zusammen | |
| Binärer Ertrag (Relais-Art) | ||
| Quantität | 4pairs | |
| Art | Mögliche freie Relaiskontakte, Software gesteuert | |
| Bruch-Kapazität Wechselstrom | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| Bruch-Kapazität DC | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Binärer Ertrag (Halbleiter-Art) | ||
| Quantität | 4pairs | |
| Art: | Open-Collector, Kombinationsart Mann | |
| Bruch-Kapazität DC | 5~15Vdc/5mA, 10mA maximal | |
| Antwortzeit: | 100us | |
| Synchronisierung | ||
| Synchronisierungs-Modus | GPS, SMA-Art Antennenverbindungsstück | |
| Stromversorgung u. Umwelt | ||
| Nominale Eingangsspannung | 110 V/220/230V Wechselstrom, ernannte | |
| Zulässige Eingangsspannung | 85~264Vac, 125~350VDC, Selbst-schützend | |
| Nominale Frequenz | 50/60Hz | |
| Zulässige Frequenz | 45Hz~65Hz | |
| Leistungsaufnahme | VA 1500 maximal | |
| Verbindungsart | Standard-Wechselstrom-Sockel 60320 | |
| Betriebstemperatur | -10℃~55℃ | |
| Lagertemperatur | -20℃~70℃ | |
| Feuchtigkeit | <95> | |
| Andere | ||
| PC Verbindung | RJ45 Ethernet, 10/100M | |
| Erdungs-Anschluss | 4mm Bananensockel | |
| Gewicht | 19,5 Kilogramm | |
| Maße (W x D x H) | 360×450×140 (Millimeter) | |
| Energie-Meter-Kalibrierungs-Hardware ist bereit, aktiv zu sein | |
| Sensor-Verwendung | Mechanische Meter/elektronische Meter |
| Sensor-Ertrag | Hoher Hebel: >4.5V, niedriger Stand:<0> |
| Impuls-Input | 1 Impulsinputhafen, hohe Stufe 5Vdc gültig nur. |
| Impuls-Strecke | Impuls 500KHz gab Maximum ein. |
| Impuls-Ertrag | 1 Transistorertrag, Open-Collector, 5Vdc/5mA |
Einrichtung
| Modell | Stromabgaben | Spannungs-Ertrag | Optionale Funktion |
| K3066i | 6×35A @ 450VA maximal 3×70A @ 850VA maximal |
7×310V @ 90VA maximal | ●Energie-Meter cal. |
| K3063i | 6×35A @ 450VA maximal 3×70A @ 850VA maximal |
4×310V @ 124 VA maximal | |
| K3030i | 3×35A @ 450VA maximal | 4×310V @ 124 VA maximal |
