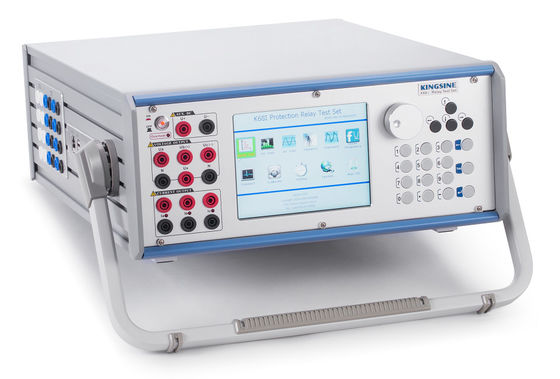

| Markenbezeichnung: | KINGSINE |
| Modellnummer: | K68i |
| MOQ: | 1 Satz |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Werktage |
| Zahlungsbedingungen: | L/C, T/T |
Die meiste kosteneffektive, beste probelaufende Bequemlichkeit im Ganzen der Welt
unabhängige hohe Ausgabekanäle der Belastung 3x35A u. 4x300V und der Genauigkeit
Leichtgewichtler, <20>
Eingebautes 6,4" wahre Farbe-TFT LCD-Anzeige, Tastatur und Drehgeber, völlig Steuerung ohne Laptop
Prüfungsmodule der Vor-Software für optionales
Garantie 3-Years der freien Reparatur und der lebenslangen Wartung
Freie Software-Upgrade
| ● | 7 Ertrag der Kanäle (4x300V u. 3x35A), jede Ausgabekanäle sind unabhängige und simultane Steuerung von den Größen-, Phasenwinkel- und Frequenzwerten, von fähig, DC, Wechselstrom-Sinuswelle einzuspritzen und bis zur Harmonik 20x. |
| ● | Variabler Batteriesimulator, DC 0-300V, Maximum 120Watts. |
| ● | Schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus |
| ● | Anschaltung, zum des Tests (SOTF) zu bemängeln |
| ● | Aufeinander folgende Prüfung GPS-Synchronisierung |
| ● | On-line-Vektoranzeige |
| ● | Automatische Prüfberichtschaffung |
| ● | Anti-Ausschnitt ermitteln, falsche Verdrahtung, Warnung anzuschließen und Schutz selbst-zu schützen, zu überbelasten und zu überhitzen |
| ● | DC-Test |
| ● | Wechselstrom-Test |
| ● | Abstandsrelaistest |
| ● | Harmonischer Test |
| ● | Frequenztest |
| ● | binärer Input von 8 Paaren |
| ● | binäre Ertrag von 4 Paaren |
| ● | Differenzialer Test |
| ● | Zustandsreihenfolgentest |
| ● | Charakteristischer Test der Zeit |
| ● | Vorabstandstest |
| ● | Synchronisationsvorrichtungstest |
| ● | Störungswiederauftreten (Störungsspielrückseite) |
| Einzelteile | ANSI® nein. |
| Distanzschutzrelais | 21 |
| Synchronisieren oder Synchronismuskontrollrelais | 25 |
| Undervoltagerelais | 27 |
| Richtungsleistungsrelais | 32 |
| Unterströmungs- oder underpowerrelais | 37 |
| Negative Reihenfolgenüberstromrelais | 46 |
| Überstrom/Grundstörungsrelais | 50 |
| Umgekehrter Zeitüberstrom/Grundstörungsstaffeln | 51 |
| Energiefaktorrelais | 55 |
| Überspannungsrelais | 59 |
| Spannungs- oder Guthabenrelais | 60 |
| Richtungsüberstromrelais | 67 |
| Richtungsgrundstörungsrelais | 67N |
| DC-Überstromrelais | 76 |
| Phase-Winkelmessen oder unangemessene Schutzrelais | 78 |
| Automatische reclosing Geräte | 79 |
| Frequenzrelais | 81 |
| Bewegungsüberlastschutzrelais | 86 |
| Differentialschutzrelais | 87 |
| Richtungsspannungsrelais | 91 |
| Spannungs- und Energierichtungsrelais | 92 |
| Schaltungsrelais | 94 |
| Stabilisierte Relais der Spannung | |
| Overimpedance-Relais, Z> | |
| Underimpedance-Relais, Z | |
| Zeit-Verzögerungsrelais |
| Spannungs-Ertrag | ||
| Ertrag-Strecke u. Energie | 4×300 v-Wechselstrom (L-N) | 120 VA maximal jedes |
| 3×300 V DC (L-N) | 120 W maximal jedes | |
| Genauigkeit | ± Wechselstrom2Millivolt<>@ 2V <0>2% Rd+0.05Rg Art. @ Wechselstrom 2~300V <0>7% Rd+0.03Rg Guar. @ Wechselstrom 2~300V |
|
| ±10mV @ <5v>DC ±0.5% @ ≥5V DC |
||
| Spannungsbereich | Strecke I: 30V | |
| Strecke II: 300V | ||
| Automatische Strecke | ||
| DC-Ausgleich | <>10Millivolt Art. / <>60Millivolt-Guar | |
| Entschließung | 1mV | |
| Verzerrung | <0>15%Art. / <0>05% Guar. | |
| Stromabgaben | ||
| Ertrag-Strecke u. Energie | 3×35A Wechselstrom (L-N) | 450 VA maximal jedes |
| Wechselstrom 1×105A (3L-N) | 1200VAmaximal | |
| DC 3×20A (L-N) | 300W maximal jedes | |
| Genauigkeit | ±1MA @ <0> <0>15% Rd+0.05Rg Art. @ Wechselstrom 0.5A~35A <0>07% Rd+0.03Rg Guar. @ Wechselstrom 0.5A~35A |
|
| ±5mA @ <1a>DC ±0.5% @ ≥1A DC |
||
| Strombereich | Strecke I: 3A | |
| Strecke II: 35A | ||
| Automatische Strecke | ||
| DC-Ausgleich | <3ma Typ=""> | |
| Entschließung | 1mA | |
| Verzerrung | <0>25%Art. / <0>07% Guar. | |
| Frequenz-u. Phasen-Winkel | ||
| Frequenzbereich | DC, 5~1000Hz | |
| Frequenz-Genauigkeit | ±1PPMs @ 5~65Hz ±10PPMs @ 65~450Hz ±20PPMs @ 450~1000Hz |
|
| Frequenz-Entschließung | 0,001 Hz | |
| Phasen-Strecke | -360°~360° | |
| Phasen-Genauigkeit | <0>5°Art. / <0> | |
| Phasen-Entschließung | 0.001° | |
| Zusatzgleichspannungs-Quelle (Batteriesimulator) | ||
| Strecke | 0~300V @ 120Wmaximal | |
| Genauigkeit | Guar 0.5%Rg. | |
| Binärer Input | ||
| Quantität | 8pairs | |
| Art | naß/trocken, bis zum maximalen Input 300Vdc | |
| Zeitentschließung | 100us | |
| Abtastrate | 10KHz | |
| Debounce-Zeit | 0~25ms (Software steuerte) | |
| Zeitenfolge | 999.999s | |
| Zeitfehler | ±1ms-@ ≤1s,±0.1%@>1s | |
| Galvanische Isolierung | Lokalisiert als 1,2,3,4-8 Paare | |
| Binärer Ertrag (Relais-Art) | ||
| Quantität | 4pairs | |
| Art | Mögliche freie Relaiskontakte, Software gesteuert | |
| Bruch-Kapazität Wechselstrom | Vmax: 400Vac/Imax: 4A/Pmax: 1000VA | |
| Bruch-Kapazität DC | Vmax: 300Vdc/Imax: 4A/Pmax: 300W | |
| Synchronisierung | ||
| Synchronisierungs-Modus | Externes GPS (optional) | |
| Stromversorgung u. Umwelt | ||
| Nominale Eingangsspannung | 110 V/220/230V Wechselstrom, ernannt, ±15% | |
| Zulässige Eingangsspannung | 85~264Vac, 125~350VDC, Selbst-schützend | |
| Nominale Frequenz | 50/60Hz | |
| Zulässige Frequenz | 45Hz~65Hz | |
| Leistungsaufnahme | VA 1500 maximal | |
| Verbindungsart | Standard-Wechselstrom-Sockel 60320 | |
| Betriebstemperatur | -10℃~55℃ | |
| Lagertemperatur | -20℃~70℃ | |
| Feuchtigkeit | <95> | |
| Andere | ||
| PC Verbindung | RJ45 Ethernet, 10/100M | |
| Erdungs-Anschluss | 4mm Bananensockel | |
| Gewicht | 20.5 Kilogramm | |
| Maße (W x D x H) | 360×450×140 (Millimeter) | |
