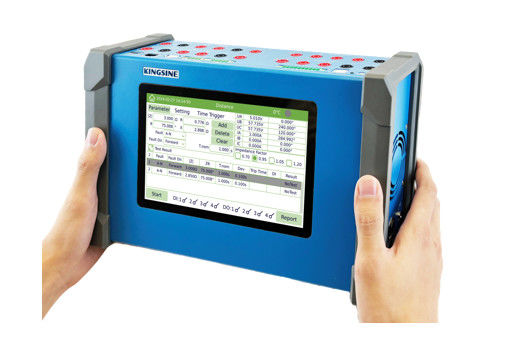

Der revolutionäre Hochleistungs-, hochpräzise, multifunktionale, Mini-Releytester
KFA310 wurde mit einem kompakten Innenraum entworfen, ähnlich in der Größe zu einem iPad, angetrieben von Batterien. Es wiegt nur 3,7 kg und bietet 4x300V und 3x20A Ausgänge, sein maximaler Strom kann 50A erreichen,die Ausgangsleistung erreicht 130VA.
Es konzentriert sich auf Wartung und Prüfung von Verteilungs- und Mittel-Niedrigspannungsschutzvorrichtungen in nicht elektrisierten Umgebungen.
Beschreibung
1Der kleinste Relais-Tester der Welt mit 7,0-Zoll-LED-Touchscreen, leicht in einemGröße des iPads,30,7 kg, Hochstrom bis zu50A, hohe Präzision, kannDauerleistung mit 3x10ABedingungen.
2Die äußerst einfache Konstruktion der Innenstruktur sorgt für hohe Qualität und Zuverlässigkeit.
3. InnovativPlug and PlayDie Technologie ermöglicht einen sehr einfachen und effizienten Kundendienst innerhalb von 20 Arbeitstagen.
4Hauptfunktionen
▪ AC/DC-Test, Rampen, Zustandsequenz, Harmonie, Abstand, Überstrom
▪Schwingungstest: verwendet für die Anpassung von simulierten Überlagerungen von Schwingungswellenformen.
▪Frequenzprüfung (df/dt, ROCOF)
▪3-Phasen-Standard-Stromquelle
▪Kalibrierung des Energiemessers
▪Synchrone Prüfung mit zwei Geräten(bis zu 6 Stromkanäle für die Differenzprüfung)
▪8 Kanäle Niedrigstufe-Ausgänge(0 - 8Vrms)
5.Hochpräzise Ausgabe, kann als Standardquelle verwendet werden.
Wesentliche Punkte
Innovativ Plug and Play Vorteile des Kundendienstes:
▪ Einfache Struktur, Anfänger können eine eigenständige Installation erreichen.
▪ Reduzierte Kosten für den Nachverkauf.
▪ Verkürzung der Zeit nach dem Verkauf.
▪ Ziel: Innerhalb von 20 Werktagen den Verkauf abschließen.
Der KFA310 Handheld Mini Relais Tester, der innovative Technologie, Moduldesign und eine einfache interne Struktur nutzt,Gewährleistung einer höheren Produktqualität und Gewährleistung einer dreijährigen GarantieverpflichtungAußerdem trägt es auch dazu bei, das Qualitätsziel einer 15-jährigen Produktlebensdauer zu erreichen.und nach dem Modulwechsel keine Kalibrierung der Genauigkeit erforderlich istSobald die Montage abgeschlossen ist, kann sie direkt verwendet werden, um wirklich "Plug and Play" zu erreichen.
Öffentlichmachung: Die interne Struktur wird wie in dem folgenden Diagramm dargestellt dargestellt:
Installationsschritte:
Spezifikationen
Wechselspannungsausgänge | ||
Ausgangsbereich und Leistung |
4 × 300 V AC (L-N) |
22.5 VA max pro @ 300 V |
21 VA max pro @ 200V | ||
12.5 VA max pro @100V | ||
7 VA max pro @ 63,5V | ||
6.65 VA max pro @57,7V | ||
1.1 maximal VA pro @10V | ||
Genauigkeit | < 0,015%Rd+0,005%Rg Typ < 0,02%Rd+0,03%Rg Guar. |
|
Entschließung | 0.001V | |
Gleichstromverschiebung | < 5 mV Typ. < 60 mV Guar |
|
Verzerrung | < 0,05%Typ. / < 0,1% Guar | |
Aufstiegs-/Abstiegsreaktion | < 100 us | |
Gleichspannungsausgänge | ||
Quelle-Kanäle | 4 | |
Gleichspannungsausgangsbereich | 0 ~ 300 V (L-N) | |
Gleichspannungs-Ausgangsleistung | 22.5W Max. | |
Gleichspannungsgenauigkeit | < 0,03%Rd+0,01Rg Typ. < 0,04%Rd+0,06Rg Guar. |
|
Aufstiegs-/Abstiegsreaktion | < 100 us | |
Entschließung | 1 mV | |
Wechselstrom-Ausgänge | ||
Quelle-Kanäle | 3 | |
Wechselstrom-Ausgangsbereich | 0~10A, L-N / (kann optional als 0~20A sein) | |
0~20A, LL-N / (kann optional als 0~40A sein) | ||
0 ~ 30A, LLL-N / (kann optional als 0 ~ 50A sein) | ||
Wechselstrom-Ausgangsleistung (max) | 75VA Max für 10A L-N 130VA Max für 20A L-N/LLL-N |
|
AC-Ausgangsgenauigkeit | < 0,015%Rd+0,01%Rg Typ < 0,02%Rd+0,03%Rg Guar. |
|
Gleichstromverschiebung | < 1 mA Typ. < 2 mA Guar |
|
Verzerrung | < 0,05%Typ. / < 0,1% Guar | |
Aufstiegs-/Abstiegsreaktion | < 100 us | |
Entschließung | 1mA | |
Gleichstrom-Ausgänge | ||
Quelle-Kanäle | 1 | |
Gleichstrom-Ausgangsbereich | 0~10A, L-N | |
Gleichstrom-Ausgangsleistung | 138 W | |
Gleichstromgenauigkeit | < 0,03%Rd+0,01Rg Typ. < 0,04%Rd+0,06Rg Guar. |
|
Entschließung | 1mA | |
Wechselstromfrequenz | ||
Bereichssinussignale | Gleichstrom ~ 1000Hz, 3000Hz transient | |
Ausgangsgenauigkeit | ± 5 ppm | |
Entschließung | 0.001Hz | |
Phase | ||
Leistungsbereich | - 360° bis 360° | |
Ausgangsgenauigkeit 50 Hz | Der Wert der in Absatz 1 Buchstabe a genannten Werte ist zu messen. | |
Entschließung | 00,001° | |
Hilfsstromversorgung | ||
Leistungsbereich | 12 bis 350 V | |
Ausgangsleistung | Maximal 40 Watt | |
Genauigkeit | < 1% | |
Binäre Eingabe und Zeitgenauigkeit | ||
Binärer Eingangslogarithmus | 4 Paare | |
Auslösermodus | Versuch/Nasskontakt | |
Eingangsspannungsbereich | 0 V ≈ 300 Vdc | |
Zeitgenauigkeit | < ± 1 ms @ 0,001 ~ 1 s, < ± 0,1% @ > 1 s |
|
Zeitresolution | 36 us | |
Höchstdauer | Unendlich | |
Binäre Ausgabe (Fast eSSR) | ||
Binäre Ausgabepaare | 4 Paare | |
Simulation des Leistungsschalters | Kann als Status Öffnen oder Schließen definiert werden | |
Bremskapazität AC | Vmax:250V (AC) / Imax:0.5A | |
Bremskapazität Gleichstrom | Vmax:250V (DC) / Imax:0.5A | |
Reaktionszeit | < 100 us | |
Kontaktleistung | Öffnen Sie die Trockenkontakt-Ausgabe mit einem Opto-Kopplungs-Relee, der Einschaltwiderstand beträgt ≤ 50Ω und die Abschaltspannung ≥ DC300V | |
Zeit-Synchronisierung (Zeitaugenauigkeit) | ||
GPS / BD | Ja, fünf. | |
IRIG-B | Ja, fünf. | |
Stromversorgung | ||
Nennstromversorgung | 100 ~ 240Vac, 1-Phase | |
Einschalten der Eingangsspannung | 85 V ∼ 265 V (AC); 127V ¥ 350V (gleiche Gleichspannung) |
|
Nenn-Eingabefrequenz | 50 Hz/60 Hz | |
Eingabefrequenz aktivieren | 47 Hz bis 63 Hz | |
Batterie | ||
Eingebettete Batterie | 97WH | |
Ladezeit (0-80%) | 2 Stunden | |
Ladezeit (0-100%) | 4 Uhr | |
Schnittstellenanschluss | ||
RJ45-Ethernet | 1 Port, 10/100M | |
USB-Stick | USB3.0 x 1 | |
WLAN | Zusätzlich | |
Bluetooth | Zusätzlich | |
Betriebssteuerung | ||
Touchscreen und Hoststeuerung | Ja, 7,0" LCD | |
Grundlegende PC-Software | Zusätzlich | |
Weiterentwickelte PC-Software | Zusätzlich | |
Weitere Informationen | ||
Gewicht | 30,7 kg | |
Abmessungen ((W x D x H) | 288x185x95 (mm) |
Niedrigwertige Ausgänge (optional) | |
Anzahl der Ausgänge | 8 |
Einstellungsbereich | 0 bis 8 Vrms |
Max. Ausgangsstrom | Nennwert 2mA, maximal 10mA. |
Genauigkeit | (0,01 bis 0,8 Vrms): < 0,05% Typ. / < 0,1% Guar. (0,8 bis 8 Vrms): < 0,02% Typ / < 0,05% Guar. |
Entschließung | 250 μV |
Verzerrung (THD+N) | < 0,05% Typ. / < 0,1% Guar. |
Verbindungsoberfläche | Phoenix-Terminal |
Kalibrierung des Energiezählers (optional) | |
Sensorverwendung | Mechanische Zähler / elektronische Zähler |
Sensorausgang | Höherer Hebel:> 4,5 V, Niedriger:< 0,2 V |
Impulseingang | 1 Impuls-Eingangsanschluss, nur für hohe 5Vdc-Level. |
Impulsabstand | 500 kHz-Impuls-Eingang max. |
Impulsausgang | 1 Transistorausgang, offener Kollektor, 5Vdc/5mA |
Zusätzlich
Artikel 1 | Standards | Zusätzlich |
Leistung | 3 ×10Eine | Upgrade auf 3×20A |
WLAN | - | Wahlmäßige Unterstützung |
Bluetooth | - | Wahlmäßige Unterstützung |
Niedrig-Level-Ausgabe | - | Wahlmäßige Unterstützung |
Kalibrierung des Energiezählers | - | Wahlmäßige Unterstützung |
Grundlegende PC-Software | - | Wahlmäßige Unterstützung |
Weiterentwickelte PC-Software | - | Wahlmäßige Unterstützung |
