| Markenbezeichnung: | Kingsine |
| Modellnummer: | KF86P |
| Preis: | verhandelbar |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T |

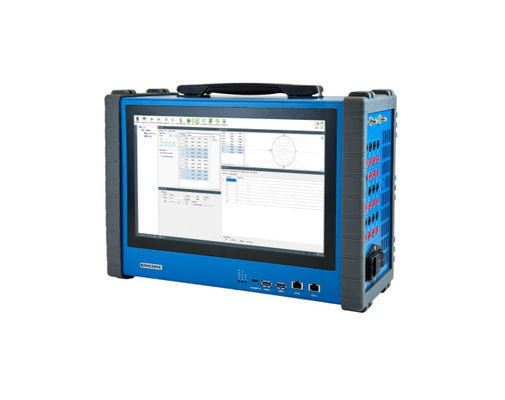

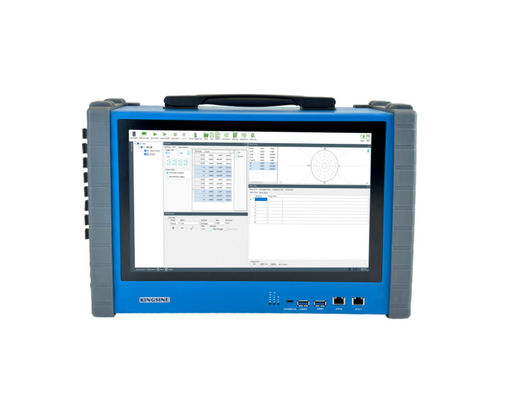

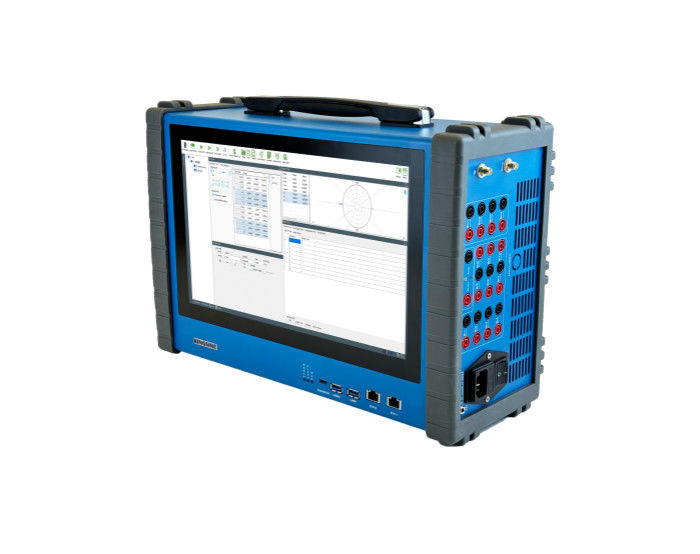

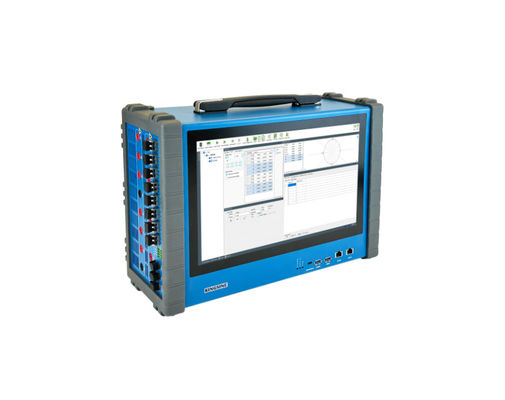

Der leichte und hohe Universal Relay Test der Welt der Welt
● 6x35a@425va max & 6x310v@105va Max Analogausgänge
● 10 kg Gewicht, einfache Flugreise
● Signale mit niedriger Ebene Ausgang, Energiemesselentests, Wandlerkalibrierung und IEC61850-Testfähigkeit für optionale.
Beschreibung
Grundfunktionen
Der KF86P ist ein Mehrzweck-, Leichtgewichts-Feld-tragbarer Testsatz, der eine Vielzahl von schützenden Relais auf der Basis von elektro-mechanischen, festen Zustands- und Mikroprozessorbasis, motorische Überlastrelais, IEC61850-Tests und ähnliche Schutzgeräte testen kann.
Vorabfunktionen
Schlüsselpunkte
Innovative „Plug-and-Play“ -Anterminervices-Vorteile:
Für die Wartung nach dem Verkauf ist nur ein Modulersatz erforderlich. Nach dem Austausch des Moduls ist keine Genauigkeitskalibrierung erforderlich. Sobald die Baugruppe abgeschlossen ist, kann das Produkt direkt verwendet werden.
Öffentliche Offenlegung, die interne Struktur wird wie im folgenden Diagramm gezeigt sichtbar gemacht:
Spezifikationen
| Wechselstromquelle | |
| Amplitude & Kraft | 6 ×35A @424Jeweils va max; 3 ×70a @670Jeweils va max; |
| Genauigkeit | <0,015%RD+0,005%RG Typ. <0,04%Rd+0,01%Rg Guar. |
| Reichweite | Bereich I: 3a Bereich II:35A Automatischer Bereich |
| DC -Offset | <3ma typ./ <10 mA Guar |
| Auflösung | 1ma |
| Verzerrung | <0,025%Typ. / <0,07% Guar. |
| Aufstieg/Abstammungsantwort | <100us |
| Gleichstromquelle | |
| Amplitude & Kraft | 3×20a @400W max |
| Genauigkeit | ± 5ma @ <1a ± 0,2% @ ≥1a |
| Aufstieg/Abstammungsantwort | <100us |
| Wechselspannungsquelle | |
| Amplitude & Kraft | 6 × 310v @105Jeweils va max |
| Genauigkeit | <0,015%Rd+0,005Rg Typ. <0,04%Rd+0,01Rg Guar. |
| Reichweite | Bereich I: 30V Bereich II: 310V Automatischer Bereich |
| DC -Offset | <10mv typ./ <60mv Guar |
| Auflösung | 1MV |
| Verzerrung | <0,015%Typ. / <0,05% Guar. |
| Aufstieg/Abstammungsantwort | <100us |
| DC -Spannungsquelle | |
| Amplitude & Kraft | 6×350V @100W Max 3×700v @150W Max |
| Genauigkeit | ± 10mv @ <5v ± 0,2% @ ≥ 5 V |
| Aufstieg/Abstammungsantwort | <100us |
| Frequenz- und Phasenwinkel | |
| Frequenzbereich | DC ~ 1000Hz, 3000 Hz transient |
| Frequenzgenauigkeit | ± 0,5 ppm |
| Frequenzauflösung | 0,001 Hz |
| Phasenbereich | -360°~ 360 ° |
| Phasengenauigkeit | <0.02 ° Typ. / <0,1 ° Guar. 50/60 Hz |
| Phasenauflösung | 0.001 ° |
| Auxiliary DC Supply (Batteriesimulator) | |
| Reichweite | 8~ 60VDC (maximaler Laststrom 1,16a) Genauigkeit ＜ 2% 60 ~ 120VDC (maximaler Laststrom 0,58a) Genauigkeit ＜ 1% 120~ 350 VDC (maximaler Laststrom 0,2a) Genauigkeit ＜ 0,5% |
| Leistung | > 69W Max |
| Auflösung | 10mv |
| Schutz | Kurzschlussschutz |
| Überlastschutz | Ja |
| Isolierung | Von einem anderen Terminal isoliert |
| Binäreingabe | |
| Elektrische Isolation | 10Paare von elektrischen isolierten jeweils |
| Eingangsimpedanz | 5 kΩ… 13k Ω(Leerer Kontakt) |
| Eingabefunktion | 0 v～300VDC oder trockener Kontakt (Binär 1 ~ 4EingangSDas Umdrehen von Potenzial kann programmierbar sein) |
| Stichprobenrate | 10 kHz |
| Zeitauflösung | 10us |
| Zeitmessbereich | Unendlichkeit |
| Zeitgenauigkeit | ± 1 ms @ <1s ± 0,1% @≥1s |
| Zeit beenden | 0 ~ 25 ms (Software kontrolliert) |
| Binärausgang | |
| Menge | 4 Paare |
| Typ | Schnellgeschwindigkeitstransistor, programmierbare Softwarekontrolle |
| Wechselstrombrückungskapazität | Vmax:250 V(AC)/ IMAX:0,5a |
| DC -Bruchkapazität | Vmax:250 V(DC)/ IMAX:0,5a |
| Elektrische Isolation | Alle Paare isoliert |
| ZeitSynchronization | |
| Satellitensynchronisation | 1 × SMAAnwesendVerwendung für die GPS -Antennenschnittstelle Unterstützen Sie GPS und Beidou -Satelliten |
| Faser irig-b | 2 × stAnwesend1 für die Übertragung, 1 zum Empfang |
| Elektrische irig-b | 1 × 6 Pin 5,08 mm Phoenix -Anschluss 1 für die Übertragung, 1 zum Empfang |
| Externe Triggersynchronisation | 1 × 4 Pin 5,08 mm Phoenix -Terminal externer Triggereingang + externer Triggerausgang |
| Synchronisierungsfehler | <10us |
| Kommunikationsschnittstelle | |
| Ethernet | 2 × RJ45Anwesend10/100m |
| W-LAN | Eingebauter WiFi -DHCP -Service |
| Serienport | 1 × RS232 |
| USB | 2 × USB2 |
| Gewicht & Größe | |
| Größe | 390 mm × 256 mm × 140 mm |
| Gewicht | 10 kg |
| Anzeige | 9,7 Zoll LCD, Touchscreen |
| Tastenfeld | Zahlenschlüssel + Richtungsschlüssel |
| Stromversorgung | |
| Nennspannung | 220 V/110 V (AC) |
| Zulässige Spannung | 85 - 265 VAC; 127V～350 V (DC) |
| Nominale Frequenz | 50 Hz |
| Zulässige Frequenz | 47-63Hz |
| Aktuell | 10a Max |
| Stromverbrauch | 1200va max |
| Verbindungsart | Standard AC Socket 60320 |
| Arbeitsumgebung | |
| Betriebstemperatur | -10～+55 ℃ |
| Relative Luftfeuchtigkeit | 5～95%AnwesendNichtkondensation |
| Lagertemperatur | -20 ℃ ~ +70 ℃ |
| Atmosphärischer Druck |
80KPA～110 kPa(Höhe von 2000 m oder niedriger) |
Vorauszahlung
| ● | Vollständige IEC61850 -Stichprobenwert und Gans; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | In der Lage, gleichzeitig den Stichprobenwert und analoge Signale auszugeben oder Abonnent zu veröffentlichen und die Gänsenachricht zu veröffentlichen und die Binär -E/A -Funktion Relay zu wenden. |
| ● | Bis zu 36 Stichprobenwertkanäle können abgebildet werden. |
| Faseranschluss (LC -Typ) | |
| Typ | 100Base-FX (100Mbit, Faser, Voll Duplex) |
| Portnummer | 8 Paare |
| Kabelmodell | 62,5/125 μm (Multiple-Mode-Faser, Orange) |
| Wellenlänge | 1310nm |
| Übertragungsabstand | > 1 km |
| Statusanzeige | Spd Grün (Lichter): aktive Verbindung LinkAct Gelb (blinzeln): Datenaustausch |
| Signalausgang mit niedriger Ebene | |
| Ausgangskanäle | 10Kanäle, 8 Spannungsausgänge + 2 Stromausgänge |
| Ausgangsporttyp | Phoenix Terminal |
| Ausgangsbereich | 8x0 ~ 8 VRMs; 2x0 ~ 20 mA |
| Genauigkeit | (0,01 ~ 0,8 VRMS/0 ~ 2MA): <0,05% Typ. / <0,1% Guar. (0,8 ~ 8 VRMS/2 ~ 20 mA): <0,02% Typ. / <0,05% Guar. |
| Auflösung | 250 um |
| Harmonisch (THD%) | <0,05% Typ. / <0,1% Guar. |
| Frequenzbereich | DC～1,0 kHz, vorübergehend 3kHz |
| Frequenzgenauigkeit | 0,002%(Normale Frequenz) |
| Frequenzauflösung | 0,001 Hz |
| Phasenbereich | 0～359,9 ° |
| Phasengenauigkeit | <0.02°Anwesend50/60 Hz |
| Phasenauflösung | ± 0.001 ° |
| DC -Messeingabe | ||
| Spannungseingang | Reichweite | 0 ~ ± 10 V dc |
| Max -Eingabe | ± 11 V DC | |
| Genauigkeit | Genauigkeit <0,05% Rg Typ. <0,02% Rg Guar. | |
| Eingangsimpedanz | 1m Ohm | |
| Stromeingabe | Reichweite | 0 ~ ± 1 mA / 1 ~ ± 20 mA, Autobereich |
| Max -Eingabe | 600 mA | |
| Genauigkeit | Genauigkeit <0,05% Rg Typ. <0,02% Rg Guar. | |
| Eingangsimpedanz | 15 Ohm | |
| Energiemesskalibrierung | |
| Sensorverbrauch | Mechanische Zähler / elektronische Messgeräte |
| Sensorausgang | Hochhebel:> 4,5 V, niedriges Niveau: <0,2 V. |
| Pulseingang | 1 Impulseingangsanschluss, 5VDC -Hochebene nur gültig. |
| Pulsbereich | 500 kHz Puls Eingang max. |
| Pulsausgang | 1 Transistorausgang, offener Kollektor, 5VDC/5 mA |
