K31-Reihe Relais-Schutz-Tester Sekundär-Injektionsprüfgerät K3163i

K31-Reihe Relais-Schutz-Tester Sekundär-Injektionsprüfgerät K3163i
K31-Reihe Relais-Schutz-Tester Sekundär-Injektionsprüfgerät K3163i

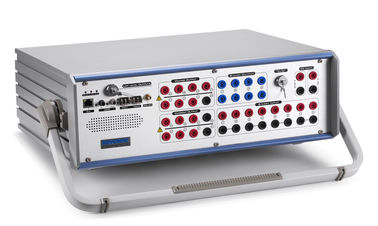

Großes Bild :  K31-Reihe Relais-Schutz-Tester Sekundär-Injektionsprüfgerät K3163i

Produktdetails:
Herkunftsort: China
Markenname: KINGSINE
Zertifizierung: ISO9001,CE
Modellnummer: K3163i
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Lieferzeit: 15 Arbeitstage
Zahlungsbedingungen: T/T im Voraus, L/C
Versorgungsmaterial-Fähigkeit: 50 Sätze / Monat
Ausführliche Produkt-Beschreibung
Markieren:

Relaisschutzprüfer der K31-Serie

,

Sekundäre Spritztestgeräte K3163i

Einteiliger Entwurf, integriertes IEC61850 SV u. GANS, Ertrag der analogen Kanäle 6I+4V, eingebaut



GPS und IRIG-B und anderes Fortschrittsfunktionen.





         ◆ willigte IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, usw. ein



         ◆100-/1000Mbitfaserhafen für SMV- und GANS-Simulationen



         unabhängige hohe Ausgabekanäle der Belastung ◆6x35A u. 4x310V



         ◆13 kanalisiert unabhängige niedrige Signalausgaben



         ◆ AC/DC Maß (8 Kanalinput, 0,1 klassifiziert, 0-600V/0-5A, Selbststrecke)



         ◆ Wandlerkalibrierung (0,02 Klasse)



         ◆ Energie-Meterkalibrierung (mechanische u. elektronische Meter)



         ◆ vorübergehende Spielunterstützung zu 3KHz



         ◆ Leichtgewichtler, <18kg>



         ◆ völlig Software-Prüfungsmodule Funktion KRT



         ◆ 3-Years Garantie der freien Reparatur und lebenslang der Wartung



         ◆ geben Software-Upgrade frei





Einrichtungsverweis.



Modell Stromabgaben Spannungs-Ertrag
K3166 6×35A @ 450VA maximal/3×70A @ 850VA maximal 7×130V @ 75VA maximal
K3166i 6×35A @ 450VA maximal/3×70A @ 850VA maximal 7×310V @ 90VA maximal
K3163 6×35A @ 450VA maximal/3×70A @ 850VA maximal 4×130V @ 75VA maximal
K3163i 6×35A @ 450VA maximal/3×70A @ 850VA maximal 4×310V @ 124VA maximal
K3130 3×35A @ 450VA maximal 4×130V @ 75VA maximal
K3130i 3×35A @ 450VA maximal 4×310V @ 124VA maximal





Fähig von, welcher Reihe K31 prüfen kann


Einzelteile ANSI® nein.
Numerisches IEDs Relais IEC61850 u. Mischeneinheit
Distanzschutzrelais 21
Synchronisieren oder Synchronismuskontrollrelais 25
Undervoltagerelais 27
Richtungsleistungsrelais 32
Unterströmungs- oder underpowerrelais 37
Negative Reihenfolgenüberstromrelais 46
Überstrom-/Bodenstörungsrelais 50
Umgekehrte Zeitüberstrom-/Bodenstörungsstaffeln 51
Energiefaktorrelais 55
Überspannungsrelais 59
Spannungs- oder Guthabenrelais 60
Richtungsüberstromrelais 67
Richtungsgrundstörungsrelais 67N
DC-Überstromrelais 76
Phase-Winkelmessen oder unangemessene Schutzrelais 78
Automatische reclosing Geräte 79
Frequenzrelais 81
Bewegungsüberlastschutzrelais 86
Differentialschutzrelais 87
Richtungsspannungsrelais 91
Spannungs- und Energierichtungsrelais 92
Schaltungsrelais 94
Stabilisierte Relais der Spannung
Overimpedance-Relais, Z>
Underimpedance-Relais, Z
Zeit-Verzögerungsrelais







   Charakteristisch





◆ 10 kanalisiert (6x35A u. 4x310V) die Ertrag, jede sind Ausgabekanäle unabhängig und simultan



     Steuerung von den Größen-, Phasenwinkel- und Frequenzwerten, von fähig, DC, Wechselstrom-Sinuswelle einzuspritzen und bis



     Harmonik 20x.



◆ variabler Batteriesimulator, DC 0-350V, Maximum 140Watts.



◆ 13 niedrige Kanalertrag bis zum Maximum 8Vac/10Vdc.



◆ 0-600V/0-5A AC/DC Maß in 0,1 Klasse.



◆ grafische Testmodule und -schablonen für die Prüfung von verschiedenen Relais



◆ schnelle Relaisprüfeinrichtung im manuellen Arbeitsmodus



◆ die Prüfung schoss,/Such-,/Kontroll-, Punkt- u. Klicken



◆ RIO/XRIO Import- u. Exportanlage



◆ Anschaltung, zum des Tests (SOTF) zu bemängeln



◆ Stromnetzmodell für dynamische Prüfung



◆ aufeinander folgende Prüfung eingebauter GPS und IRIG-B Synchronisierung



◆ on-line-Vektoranzeige



◆ nehmen automatische Testergebnisse an



◆ automatische Prüfberichtschaffung



◆ Anti-Ausschnitt ermitteln, schließen falsche Verdrahtung Warnung an und selbst-schützen, überbelasten und überhitzen Schutz







Parameter



 Spannungs-Ertrag
 Ertrag-Strecke u. Energie  4×310 V Wechselstrom (L-N)  124 VA maximal jedes
 2×620 V Wechselstrom (L-L)  248 VA maximal jedes
 3×350 V DC (L-N)  140 W maximal jedes
 Genauigkeit



 Wechselstrom: <0>



 <0>



 DC: ±10mV @ <5v>
 Entschließung  1mV
 Verzerrung  <0>
 Stromabgaben
 Ertrag-Strecke u. Energie  Wechselstrom 6×35A (L-N)  450 VA maximal jedes
 Wechselstrom 3×70A (2L-N)  850 VA maximal jedes
 Wechselstrom 1×100A (6L-N)  VA 1200 maximal
 DC 3×20A (L-N)  300W maximal jedes
 Genauigkeit



 Wechselstrom: <0>



 <0>



 DC: ±5mA @ <1a>
 Entschließung  1mA
 Verzerrung  <0>
 13 niedrige Kanal-Ertrag
 Quantität  13 Kanäle, 16 Stiftluftfahrtsockel
 Spannung gibt Strecke aus  Wechselstrom 0~8V, DC 0~10V
 Stromabgabe-Strecke  Nominales 2mA, maximaler Ausgleichstrom 10mA
 Spitzenleistung  ≥0.5VA
 Genauigkeit



 (0.01~0.8 Vrms):<0>



 (0.8~8 Vrms): <0>



 Entschließung  0.25mV
 Verzerrung (THD%)  <0>
 Frequenz-u. Phasen-Winkel
 Frequenzbereich  DC~1KHz, Ausgleichstrom 3KHz
 Frequenz-Genauigkeit  ±1ppm
 Frequenz-Entschließung  0,001 Hz
 Phasen-Strecke  -360°~360°
 Phasen-Genauigkeit  <0>
 Phasen-Entschließung  0.001°
 Faser IEC61850 u. GANS Ethernet-Anschlüsse (optionale Funktion)
 Faser-Häfen



 2 voll- Duplex x 100Base-FX, LC-Art



 (Optional zu 10/100Mbit, zur Art des Ethernets RJ45)



 Faser-Art  62.5/125um (mehrfache Glasfaser, orange Rot)
 Wellenlänge  1310nm
 Übertragen Sie Abstand  >1Km
 Indikator



 SPD-Grün (Licht): Gültige Verbindung



 Verbindungs-/Taten-Gelb (Blinken): Datenaustausch



 Anmerkung: Alle Hardware dieses Moduls sind zum Active bereit
 Zusatzgleichspannungs-Quelle (Batteriesimulator)
 Strecke  0~350V @ 140W maximal
 Genauigkeit  Guar 0.5%Rg.
 Binärer Input
 Quantität  8pairs
 Art  machen Sie nass,/trocknen Sie, Maß
 Schwelle  10~600Vdc oder Potenzial geben frei, programmierbar
 Zeitentschließung  100us
 Debounce-Zeit  0~25ms (Software gesteuert)
 Zeitenfolge  Unbegrenzt
 Zeitfehler  ±1ms @ 0.001~1s, ±0.1% @ >1s
 Galvanische Isolierung  4 lokalisiert mit jeden 2 Paaren
 Binärer Ertrag (Relais-Art)
 Quantität   4pairs
 Art



 Freie Relaiskontakte des Potenzials, Software gesteuert



 Bruch-Kapazität Wechselstrom  Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
 Bruch-Kapazität DC  Vmax: 300Vdc/Imax: 5A/Pmax: 150W
 Binärer Ertrag (Halbleiter-Art)
 Quantität  4pairs
 Art:  Open-Collector, 14 Stiftluftfahrtsockel
 Bruch-Kapazität DC



 5~15Vdc/5mA, 10mA maximal



 Erlaubnis Wechselstroms nicht



 Antwortzeit:  100us
 Synchronisierung
 Synchronisierungs-Modus



 GPS, SMA-Art Antennenverbindungsstück



 IRIG-B, FT3



 IEEE1588



 Stromversorgung u. Umwelt
 Nominale Eingangsspannung  100~240Vac
 Zulässige Eingangsspannung  85~264Vac, 125~350VDC
 Nominale Frequenz  50/60Hz
 Zulässige Frequenz  45Hz~65Hz
 Leistungsaufnahme  VA 1500 maximal
 Verbindungsart  Standard-Wechselstrom-Sockel 60320
 Betriebstemperatur  -10℃~55℃
 Lagertemperatur  -20℃~70℃
 Feuchtigkeit  <95>
 Andere
 PC Verbindung  RJ45 Ethernet, 10/100/1000M
 Erdungs-Anschluss  4mm Bananensockel
 Gewicht  18 Kilogramm
 Maße (W x D x H)  468×375×164 (Millimeter)






Zusätzliche Information (optionale Module)



 DC-Maß eingegeben (Wandlerkalibrierer)
 Spannungs-Input  Strecke  DC 0~±10V
 Maximaler Input  ±11V DC
 Genauigkeit  <0>
 Eingangsimpedanz  1Mohm
 Gegenwärtiger Input  Strecke  0~±1mA/1~±20mA, Selbststrecke
 Maximaler Input  600mA
 Genauigkeit  <0>
 Eingangsimpedanz  15 Ohm
 AC-/DCmaß eingegeben (Standardmeter)
 Input-Quantität  8 Kanäle (Mischung mit binären Inputpaaren)
 Spannungsbereich  0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V)
 Spannungsgenauigkeit  <0>
 Strombereich  0~5Arms (Klammer eingegeben)
 Gegenwärtige Genauigkeit  <0>
 Beispielrate 10KHz
 Eingangsimpedanz  600KΩ
 Frequenzbereich  45~65Hz, Genauigkeit < 0="">
 Phasengenauigkeit  0~360°, <0>
 Vorübergehender Recorder
 Input-Quantität  8 Inputkanäle (Mischung mit binären Inputpaaren)
 Recorderzeit  Maximale sek 50.
 Energie-Meter-Kalibrierung
 Sensor-Verwendung  Mechanische Meter/elektronische Meter
 Sensor-Ertrag  Hoher Hebel: >4.5V, niedriger Stand:<0>
 Impuls-Input  1 Impulsinputhafen
 Impuls-Strecke  Maximum Input des Impulses 500KHz.
 Impuls-Ertrag  1 Transistorertrag, Open-Collector, 5-15Vdc/5mA
