| Markenbezeichnung: | KINGSINE |
| Modellnummer: | K3166i |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T in modernem, L/C |

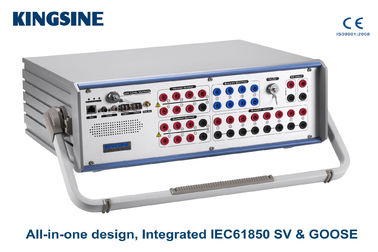

K3166i Universal-Relaisprüfsatz
(All-in-One-Design, entspricht IEC61850 SV und GOOSE)
Ausgangsstrom:6×35A bei 450VAmax.
3×70A bei 850VAmax.
Ausgangsspannung: 7×310 V bei 90 VA max.
All-in-One-Design, integriertes IEC61850 SV & GOOSE, 6I+7V analoge Kanalausgabe, eingebautes GPS und IRIG-B und andere erweiterte Funktionen.
1. Erfüllt IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 usw.
2. 100/1000-Mbit-Glasfaseranschlüsse für SMV- und GOOSE-Simulationen.
3. 6×35A und 7×310V unabhängige Ausgangskanäle mit hoher Belastung.
4. 13 Kanäle, unabhängige Signalausgänge mit niedrigem Pegel.
5. AC/DC-Messung (8 Kanal-Eingänge, Klasse 0,1, 0–600 V/0–5 A, automatische Bereichswahl).
6. Wandlerkalibrierung (Klasse 0,02).
7. Kalibrierung des Energiezählers (mechanische und elektronische Zähler).
8. Analoge und binäre Transientenaufzeichnung.
9. Transientenwiedergabe bis zu 3 kHz.
10. Geringes Gewicht <18kg
11. Voll funktionsfähige KRT-Softwaretestmodule.
12. 3 Jahre Garantie auf kostenlose Reparatur und lebenslange Wartung.
13. Kostenloses Software-Upgrade.
| Modell | Stromausgänge | Spannungsausgänge | ||||
| K3166i | 6×35A bei 450VAmax /3×70A bei 850VAmax | 7×310 V bei 90 VA max. | ||||
| K3163i | 6×35A bei 450VAmax /3×70A bei 850VAmax | 4×310 V bei 124 VA max. | ||||
| K3130i | 3×35A bei 450VAmax | 4×310 V bei 124 VA max. | ||||
| K3166 | 6×35A bei 450VAmax /3×70A bei 850VAmax | 7×130 V bei 75 VA max. | ||||
| K3163 | 6×35A bei 450VAmax /3×70A bei 850VAmax | 4×130 V bei 75 VA max. | ||||
| K3130 | 3×35A bei 450VAmax | 4×130 V bei 75 VA max. | ||||
Prüfgegenstände ANSI®-Nr.
IEC61850 numerische IEDs-Relais- und Zusammenführungseinheit -
Distanzschutzrelais 21
Synchronisier- bzw. Synchronitätsprüfrelais 25
Unterspannungsrelais 27
Richtungs-Leistungsrelais 32
Unterstrom- bzw. Unterleistungsrelais 37
Gegensystem-Überstromrelais 46
Überstrom-/Erdschlussrelais 50
Abhängig von der Zeit wirkende Überstrom-/Erdschlussrelais 51
Leistungsfaktorrelais 55
Überspannungsrelais 59
Spannungs- oder Stromausgleichsrelais 60
Überstromrichtungsrelais 67
Richtungs-Erdschlussrelais 67N
DC-Überstromrelais 76
Phasenwinkelmess- oder Außertrittfallschutzrelais 78
Automatische Wiedereinschalteinrichtungen 79
Frequenzrelais 81
Motorüberlastschutzrelais 86
Differentialschutzrelais 87
Richtungsspannungsrelais 91
Spannungs- und Leistungsrichtungsrelais 92
Auslöserelais 94
Spannungsregelrelais --
Überimpedanzrelais, Z> --
Unterimpedanzrelais, Z --
Zeitrelais --
1. 13 Kanalausgänge (6×35 A und 7×310 V), jeder Ausgangskanal ist unabhängig und simultan.
2. Variabler Batteriesimulator, DC 0 – 350 V, 140 Watt max.
3. 13 Low-Level-Kanalausgänge bis zu max. 8 V AC/10 V DC.
4. 0 – 600 V/0 – 5 A AC/DC-Messung in Klasse 0,1.
5. Grafische Testmodule und Vorlagen zum Testen verschiedener Relais.
6. Schnelle Relaistestfunktion im manuellen Modus.
7. Schuss-/Such-/Prüf-, Point-and-Click-Test.
8. RIO/XRIO-Import- und Exportmöglichkeit.
9. Zum Fehlertest (SOTF) einschalten.
10. Stromversorgungsmodell für dynamische Tests.
11. Integrierter End-to-End-Test für GPS- und IRIG-B-Synchronisierung.
12. Online-Vektoranzeige.
13. Automatische Testergebnisübernahme.
14. Automatische Testberichterstellung.
15. Anti-Clipping-Erkennung, Alarm bei falscher Verkabelung und Selbstschutz, Überlast- und Überhitzungsschutz.
| Spannungsausgänge | ||||||
| Ausgangsbereich und Leistung | 7×310 V Wechselstrom (LN) | 90VA max. je | ||||
| 3×620 V Wechselstrom (LL) | 180 VA max. je | |||||
| 3×350 V Gleichstrom (LN) | Jeweils max. 140 W | |||||
| Genauigkeit | AC: <0,03 % Rd + 0,01 Rg typ. / <0,07 % Rd + 0,03 Rg garantiert. | |||||
| Gleichstrom: ±10 mV bei ＜5 V, ±0,5 % bei ≥5 V | ||||||
| Auflösung | 1mV | |||||
| Verzerrung | ＜0,05 % typ. / ＜0,1 % garantiert. | |||||
| Stromausgänge | ||||||
| Ausgangsbereich und Leistung | 6×35A Wechselstrom (LN) | 450 VA max. je | ||||
| 3×70A Wechselstrom (2L-N) | 850 VA max. je | |||||
| 1×100A Wechselstrom (6L-N) | 1200 VA max. | |||||
| 3×20A Gleichstrom (LN) | Jeweils max. 300 W | |||||
| Genauigkeit | AC: <0,05 % Rd + 0,02 Rg typ. / <0,15 % Rd + 0,05 Rg garantiert. | |||||
| DC: ±5 mA bei ＜1 A, ±0,5 % bei ≥1 A | ||||||
| Auflösung | 1 mA | |||||
| Verzerrung | ＜0,05 % typ. / ＜0,1 % guar. | |||||
| 13 Low-Level-Kanalausgänge | ||||||
| Menge | 13 Kanäle, 16-polige Luftfahrtbuchse | |||||
| Spannungsausgangsbereich | Wechselstrom 0–8 V, Gleichstrom 0–10 V | |||||
| Stromausgangsbereich | Nominal 2 mA, 10 mA max. vorübergehend | |||||
| Ausgangsleistung | ≥0,5 VA | |||||
| Genauigkeit | (0,01–0,8 Vrms): ＜0,05 % typ. / ＜0,1 % garantiert. | |||||
| (0,8–8 Vrms): ＜0,02 % typ. / ＜0,05 % garantiert. | ||||||
| Auflösung | 0,25 mV | |||||
| Verzerrung (THD%) | ＜0,05 % typ. / ＜0,1 % guar. | |||||
| Frequenz und Phasenwinkel | ||||||
| Frequenzbereich | DC ~ 1 kHz, 3 kHz vorübergehend | |||||
| Frequenzgenauigkeit | ±1 ppm | |||||
| Frequenzauflösung | 0,001 Hz | |||||
| Phasenbereich | -360°~360° | |||||
| Phasengenauigkeit | ＜0,05°Typ. / ＜0,1°Garantiert 50/60Hz | |||||
| Phasenauflösung | 0,001° | |||||
| IEC61850 Glasfaser- und GOOSE-Ethernet-Ports (optionale Funktion) | ||||||
| Glasfaser-Ports |
2×100Base-FX Vollduplex, LC-Typ
|
|||||
| Fasertyp | 62,5/125 µm (Mehrere Glasfasern, Orangerot) | |||||
| Wellenlänge | 1310 nm | |||||
| Übertragungsdistanz | ＞1 km | |||||
| Indikator |
Spd Grün (Licht): Gültige Verbindung
|
|||||
| Notiz:Die gesamte Hardware dieses Moduls ist betriebsbereit. | ||||||
| Zusätzliche Gleichspannungsquelle (Batteriesimulator) | ||||||
| Reichweite | 0–350 V bei max. 140 W | |||||
| Genauigkeit | 0,5 % Rg Guar. | |||||
| Binärer Eingang | ||||||
| Menge | 8 Paare | |||||
| Typ | Nass/Trocken, Messung | |||||
| Schwelle | 10~600 VDC oder potenzialfrei, programmierbar | |||||
| Zeitauflösung | 100us | |||||
| Entprellzeit | 0–25 ms (softwaregesteuert) | |||||
| Zeitspanne | Unendlich | |||||
| Zeitfehler | ±1 ms bei 0,001–1 s, ±0,1 % bei >1 s | |||||
| Galvanische Trennung | 4 isoliert mit je 2 Paaren | |||||
| Binärausgang (Relaistyp) | ||||||
| Menge | 4 Paar | |||||
| Typ | Potentialfreie Relaiskontakte, softwaregesteuert | |||||
| Ausschaltvermögen AC | Vmax: 400 V Wechselstrom / Imax: 8 A / Pmax: 2500 VA | |||||
| Ausschaltvermögen DC | Vmax: 300 VDC / Imax: 5 A / Pmax: 150 W | |||||
| Binärausgang (Halbleitertyp) | ||||||
| Menge | 4 Paar | |||||
| Typ | 14-polige Luftfahrtbuchse mit offenem Kollektor | |||||
| Ausschaltvermögen DC |
5~15 VDC / 5 mA, 10 mA max.
|
|||||
| Ansprechzeit | 100us | |||||
| Synchronisation | ||||||
| Synchronisierungsmodus | GPS, Antennenanschluss Typ SMA / IRIG-B / FT3 IEEE1588 | |||||
| Stromversorgung & Umwelt | ||||||
| Nominale Eingangsspannung | 100~240 V Wechselspannung | |||||
| Zulässige Eingangsspannung | 85–264 V Wechselspannung, 125–350 V Gleichspannung | |||||
| Nennfrequenz | 50/60 Hz | |||||
| Zulässige Frequenz | 45 Hz ~ 65 Hz | |||||
| Energieaufnahme | 1500 VA max | |||||
| Verbindungstyp | Standard-Wechselstromsteckdose 60320 | |||||
| Betriebstemperatur | -10℃~55℃ | |||||
| Lagertemperatur | -20℃~70℃ | |||||
| Luftfeuchtigkeit | <95 % relative Luftfeuchtigkeit, nicht kondensierend | |||||
| Sonstiges | ||||||
| PC-Verbindung | RJ45-Ethernet, 10/100/1000M | |||||
| Erdungsklemme | 4mm Bananenbuchse | |||||
| Gewicht | 18 kg | |||||
| Abmessungen (B×T×H) | 468 × 375 × 164 (mm) | |||||
DC-Messeingang (Wandlerkalibrator)
◆ Spannungseingang
Bereich: 0~±10 V DC
Max. Eingang: ±11 V Gleichstrom
Genauigkeit: ＜0,02 % rg typ. / ＜0,05 % rg garantiert.
Eingangsimpedanz: 1 M Ohm
◆ Aktueller Eingang
Bereich: 0~±1mA / 1~20mA, automatische Bereichswahl
Maximaler Eingang: 600 mA
Genauigkeit: ＜0,02 % rg typ. / ＜0,05 % rg garantiert.
Eingangsimpedanz: 15 Ohm
AC/DC-Messeingang (Standardmessgerät)
◆ Eingangsmenge: 8 Kanäle (Mischung mit binären Eingangspaaren).
◆ Spannungsbereich: 0–600 Vrms (Rg: 0,1 V, 1 V, 10 V, 60 V, 600 V).
◆ Spannungsgenauigkeit: ＜0,1 % Rg
◆ Strombereich: 0–5 Aeff (Klemmeneingang, 30 Aeff optional).
◆ Aktuelle Genauigkeit: ＜0,1 % Rg.
◆ Abtastrate: 10 kHz.
◆ Eingangsimpedanz: 600 KΩ
◆ Frequenzbereich: 45–65 Hz, Genauigkeit <0,01 Hz.
◆ Phasengenauigkeit: 0–360°, <0,2° typ.
Transientenrekorder
◆ Eingangsmenge: 8 Eingangskanäle (Mischung mit binären Eingangspaaren).
◆ Aufnahmezeit: Max. 50 Sek.
Energiezählerkalibrierung
◆ Sensorverwendung: Mechanische Messgeräte / Elektronische Messgeräte.
◆ Sensorausgang: Hoher Pegel: ＞4,5 V, Niedriger Pegel: ＜0,2 V.
◆ Impulseingang: 1 Impulseingangsanschluss.
◆ Impulsbereich: 500 kHz Impulseingang max.
◆ Impulsausgang: 1 Transistorausgang, offener Kollektor, 5–15 VDC/5 mA.
