| Markenbezeichnung: | KINGSINE |
| Modellnummer: | K68i |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus, L/C |

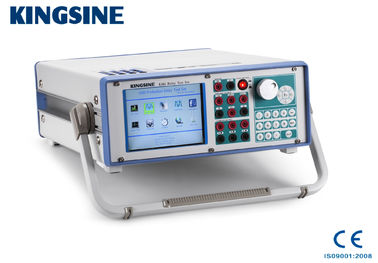

Automation Universal Relay Testset K68i, Einzelphase
◆ Differentialtest
◆ Zustandsequenztest
◆ Zeitcharakteristische Prüfung
◆ Vorläufige Entfernungsprüfung
◆ Synchronisatorprüfung
◆ Wiederholung von Fehlern
◆ Gleichstromprüfung
◆ AC-Prüfung
◆ Test mit Fernübertragung
◆ Harmonische Prüfung
◆ Frequenzprüfung
◆ 8 Paare binäre Eingänge
◆ 4 Paare von binären Ausgängen
| Modell | Aktuelle Ausgänge | Spannungsausgänge | ||||
| K68 | 3×35A@450VA max. | 4×130V @ 75VA max. | ||||
| K68i | 3×35A@450VA max. |
4 × 300V @ 120VA max. |
||||
1. 3×35A und 4×300V unabhängige Hochbrenn-Ausgangskanäle.
2. Leichtgewicht < 23,5 kg.
3Ein eingebautes 6,4" echtfarbiges TFT-LCD-Display, Tastatur und Dreh-Encoder, volle Kontrolle ohne Laptop.
4- Erweiterte Software-Testmodule sind optional.
5. 3 Jahre Garantie für kostenlose Reparatur und lebenslange Wartung.
6- Kostenloses Software-Upgrade.
| Prüfelemente | ANSI® Nr. | |||||
| Fernschutzrelais | 21 | |||||
| Synchronisierungs- oder Synchronisierungskontrollrelais | 25 | |||||
| Unterspannungsrelais | 27 | |||||
| Richtungs-Leistungsrelais | 32 | |||||
| Unterströmungs- oder Unterleistungsrelais | 37 | |||||
| Relais mit Überstrom in negativer Reihenfolge | 46 | |||||
| Überströmungs-/Bodenfehlerrelais | 50 | |||||
| Umgekehrter Überstrom/Bodenfehler-Relees | 51 | |||||
| Relais mit Leistungsfaktor | 55 | |||||
| Überspannungsrelais | 59 | |||||
| Spannungs- oder Strombalance-Relees | 60 | |||||
| Richtungsüberströmungsrelais | 67 | |||||
| Richtungsgebundene Bodenfehlerrelais | 67N | |||||
| Gleichstrom-Überstromrelais | 76 | |||||
| Phasenwinkelmessrelais oder Schutzerlees außerhalb des Schrittes | 78 | |||||
| Automatische Rückschließvorrichtungen | 79 | |||||
| Frequenzrelais | 81 | |||||
| Motorüberlastschutzrelais | 86 | |||||
| Differentialschutzrelais | 87 | |||||
| mit einer Spannung von mehr als 50 W | 91 | |||||
| Spannungs- und Leistungsrichtungsrelais | 92 | |||||
| Auslösende Relais | 94 | |||||
| Spannungsrelais | - Ich weiß nicht. | |||||
| Überimpedanz-Relees, Z> | - Ich weiß nicht. | |||||
| Unterimpedanzrelais, Z | - Ich weiß nicht. | |||||
| Zeitverzögerungsrelais | - Ich weiß nicht. | |||||
1. 7 Kanäle (4V + 3I) -Ausgänge, wobei jeder Ausgangskanal unabhängig und gleichzeitig
mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm
Harmonik.
2- Variabler Batteriesimulator, Gleichstrom 0-300V, maximal 120 Watt.
3Schnell-Relee-Test-Anlage im manuellen Modus.
4. Umschalten auf Fehlerprüfung (SOTF).
5- GPS-Synchronisierung.
6Online-Vektor-Anzeige.
7Automatische Erstellung von Prüfberichten.
8. Anti-Clipping-Erkennung, falsche Verdrahtung Alarm und Selbstschutz, Überlastung und Überhitzung Schutz verbinden.
| Spannungsausgänge | ||||||
| Ausgangsbereich und Leistung | 2 × 600 V Wechselstrom (L-L) | 240VA max pro Stück | ||||
| 1 × 600 V Gleichspannung (L-L) | Maximal 240 W | |||||
| 3 × 300 V Gleichspannung (L-N) | maximal 120 W pro Stück | |||||
| Genauigkeit |
Bei einer Leistung von ± 2 mV @ 0,2 ~ 2 V ac
|
|||||
|
Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
|
||||||
| Entschließung | 1 mV | |||||
| Verzerrung | < 0,1% Guar. / < 0,05% Typ. | |||||
| Aktuelle Ausgänge | ||||||
| Ausgangsbereich und Leistung | 3 × 35A ac ((L-N) | 450VA max pro Stück | ||||
| 1 × 105A ac ((3L-N) | 1200VA max. | |||||
| 3 × 20A dc ((L-N) | maximal 300 W pro Stück | |||||
| Genauigkeit |
±1mA @ 0,2A ~ 0,5A AC
|
|||||
|
Bei der Prüfung der Leistungsfähigkeit muss der Prüfstand mit einer Leistungsfähigkeit von ± 5 mA @ 0,2A ~ 1Adc versehen sein.
|
||||||
| Entschließung | 1mA | |||||
| Verzerrung | < 0,1% Guar. / < 0,05% Typ. | |||||
| Frequenz-Ausgabe | ||||||
| Reichweite | 5 ~ 1000 HZ | |||||
| Genauigkeit |
< 1 ppm @ 5 ~ 65 Hz
|
|||||
| Entschließung | 0.001Hz | |||||
| Phasenausgang | ||||||
| Reichweite | - 360° bis 360° | |||||
| Genauigkeit | < 0,05° Typ. / < 0,1° Guar. | |||||
| Entschließung | 00,001° | |||||
| Zusatzspannungsquelle gleichbleibend (Batteriesimulator) | ||||||
| Reichweite | 0 ~ 300V @ maximal 180W | |||||
| Binäre Eingabe | ||||||
| Anzahl | 8 Paare | |||||
| Eingangsmerkmale | 0 ~ 400Vdc / Potenzial frei | |||||
| Zeitauflösung | < 0,1 ms | |||||
| Max. Zeitmessung | 999.999er | |||||
| Absprungzeit | 0 bis 25 ms | |||||
| Binärer Ausgang | ||||||
| Anzahl | 4 Paare | |||||
| Typ | Potenzielle freie Relaiskontakte,softwaregesteuert | |||||
| Brechkapazität | Bei der Prüfung der Leistung muss der Prüfstand mit einer Leistung von mehr als 100 W ausgestattet sein. Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| Synchronisierung | ||||||
| Synchronisierungsmodus | Außen-GPS (optional) | |||||
| Harmonische | ||||||
| Überlagerte Zahlen | 2 ~ 20 mal | |||||
| Energieversorgung und Umwelt | ||||||
| Nominale Eingangsspannung | 110V / 220V / 230Vac bestimmt, ±10% | |||||
| Nennfrequenz | 50 / 60Hz | |||||
| Zulässige Frequenz | 45 Hz bis 65 Hz | |||||
| Stromverbrauch | maximal 1500 VA | |||||
| Verbindungsart | Standard-AC-Steckdose 60320 | |||||
| Betriebstemperatur | 0°C bis 55°C | |||||
| Speichertemperatur | -20°C bis 70°C | |||||
| Luftfeuchtigkeit | < 95% RH, nicht kondensierend | |||||
| Andere | ||||||
| PC-Verbindung | RJ45 Ethernet, 10/100/1000M | |||||
| Erdungsterminal | 4 mm große Bananensteckdose | |||||
| Gewicht | 23.5 Kilo | |||||
| Abmessungen ((W×D×H) | 360 × 480 × 140 mm | |||||
