| Markenbezeichnung: | KINGSINE |
| Modellnummer: | K68i |
| MOQ: | 1 Satz |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus, L/C |

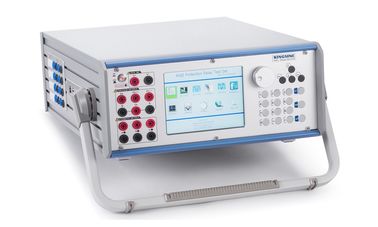

Kosteneffiziente, beste Feldversuchsanlage der Welt
3x35A und 4x300V unabhängige Hochlast-Ausgangskanäle
Leichtgewicht, < 23,5 kg
Eingebettete 6.4 True Color TFT LCD-Display, Tastatur und Drehcode, vollständig ohne Laptop gesteuert
Erweiterte Software-Testmodule für optionale
3 Jahre Garantie für kostenlose Reparatur und lebenslange Wartung
Kostenloses Software-Upgrade
Bestellung des Richters.
| Modell | Aktuelle Ausgänge | Spannungsausgänge |
| K68 | 3 × 35A @ 450VA max. | 4×130V @ 75VA max. |
| K68i | 3 × 35A @ 450VA max. | 4 × 300V @ 120VA max. |
Fähig, was die K68-Serie testen kann
| Artikel 2 | ANSI® Nr. |
| Fernschutzrelais | 21 |
| Synchronisierungs- oder Synchronisierungskontrollrelais | 25 |
| Unterspannungsrelais | 27 |
| Richtungs-Leistungsrelais | 32 |
| Unterströmungs- oder Unterleistungsrelais | 37 |
| Relais mit Überstrom in negativer Reihenfolge | 46 |
| Überströmungs-/Bodenfehlerrelais | 50 |
| Umgekehrter Überstrom/Bodenfehler-Relees | 51 |
| Relais mit Leistungsfaktor | 55 |
| Überspannungsrelais | 59 |
| Spannungs- oder Strombalance-Relees | 60 |
| Richtungsüberströmungsrelais | 67 |
| Richtungsgebundene Bodenfehlerrelais | 67N |
| Gleichstrom-Überstromrelais | 76 |
| Phasenwinkelmessrelais oder Schutzerlees außerhalb des Schrittes | 78 |
| Automatische Rückschließvorrichtungen | 79 |
| Frequenzrelais | 81 |
| Motorüberlastschutzrelais | 86 |
| Differentialschutzrelais | 87 |
| mit einer Spannung von mehr als 50 W | 91 |
| Spannungs- und Leistungsrichtungsrelais | 92 |
| Auslösende Relais | 94 |
| Spannungsrelais | |
| Überimpedanz-Relees, Z> | |
| Unterimpedanzrelais, Z | |
| Zeitverzögerungsrelais |
Eigenschaften
Variable Batterie Simulator, Gleichstrom 0-300V, maximal 120 Watt.
Schnelle Relaisprüfung im manuellen Modus
Umschalten auf Fehlerprüfung (SOTF)
GPS-Synchronisierungsprüfung von Ende zu Ende
Online-Vektoranzeige
Automatische Erstellung von Prüfberichten
Anti-Clipping erkennen, falsche Verkabelung Alarm und Selbstschutz, Überlastung und Überhitzung Schutz verbinden
Grundfunktionen:
Gleichstromprüfung
AC-Prüfung
Test mit Abstandsrelais
Harmonische Prüfung
Frequenzprüfung
8 Paare binäre Eingänge
4 Paare binäre Ausgänge
Erweiterte Softwarefunktionen (optional für Auswahl):
Differentialtest
Zustandsequenztest
Zeitcharakteristische Prüfung
Vorläufige Entfernungsprüfung
Synchronisatorprüfung
Fehlerwiederholung (Fehlerwiederholung)
Parameter
| Spannungsausgänge | ||||
| Ausgangsbereich und Leistung | 4 × 300 V AC (L-N) | 120 VA max pro Stück | ||
| 2 × 600 V AC (L-L) | Maximal 240 VA pro Stück | |||
| 1 × 600 V Gleichspannung (L-L) | Maximal 240 Watt | |||
| 3 × 300 V Gleichspannung (L-N) | Maximal 120 W pro Stück | |||
| Genauigkeit |
±2 mV @ 0,2 ~ 2 V ac < 0,12%Rd+0,05Rg Guar. @ 2 ~ 300 V AC < 0,07%Rd+0,03Rg Typ. @ 2 ~ 300V AC |
|||
|
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu berücksichtigen. ± 0,5% @ 5 V ~ 300 V Gleichspannung |
||||
| Entschließung | 1 mV | |||
| Verzerrung | < 0,1% Guar. / < 0,05% Typ. | |||
| Aktuelle Ausgänge | ||||
| Ausgangsbereich und Leistung | 3 × 35A AC (L-N) | Maximal 450 VA pro Stück | ||
| 1 × 105A ac (3L-N) | maximal 1200 VA | |||
| 3 × 20A Gleichstrom (L-N) | maximal 300 W pro Stück | |||
| Genauigkeit |
± 1 mA @ 0,2A ~ 0,5A ac < 0,15%Rd+0,05Rg Guar. @ 0,5 ~ 35A ac < 0,07%Rd+0,03Rg Typ. @ 0,5 ~ 35A ac |
|||
|
±5mA @ 0,2 A ~ 1 A dc ±0,5% @ 1 A ~ 20 A dc |
||||
| Entschließung | 1mA | |||
| Verzerrung | < 0,1% Guar. / < 0,05% Typ. | |||
| Frequenz-Ausgabe | ||||
| Reichweite | 5 bis 1000 Hz | |||
| Genauigkeit | < 1 ppm @ 5 ~ 65 Hz | |||
| < 10 ppm @ 65 ~ 450 Hz | ||||
| < 20 ppm @ 450 ~ 1000 Hz | ||||
| Entschließung | 00,001 Hz | |||
| Phasenausgang | ||||
| Reichweite | - 360° bis 360° | |||
| Genauigkeit | < 0,05° Typ. / < 0,1° Guar. | |||
| Entschließung | 00,001° | |||
| Zusatzspannungsquelle gleichbleibend (Batteriesimulator) | ||||
| Reichweite | 0 ~ 300V @ maximal 180W | |||
| Binäre Eingabe | ||||
| Anzahl | 8 Paare | |||
| Eingangsmerkmale | 0 ~ 400 Vdc / Potenzial frei | |||
| Zeitauflösung | < 0,1 ms | |||
| Max. Zeitmessung | 999.999er | |||
| Absprungzeit | 0 bis 25 ms | |||
| Binärer Ausgang | ||||
| Anzahl | 4 Paare | |||
| Typ | Potenzielle freie Relaiskontakte, softwaregesteuert | |||
| Brechkapazität |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. Bei der Anlage müssen die folgenden Bedingungen erfüllt sein: |
|||
| Synchronisierung | ||||
|
Synchronisierungsmodus |
Außen-GPS (optional) | |||
| Harmonische | ||||
| Überlagerte Zahlen | 2 bis 20 mal | |||
| Energieversorgung und Umwelt | ||||
| Nominale Eingangsspannung | 110V/220V/230Vac bestimmt, ±10% | |||
| Nennfrequenz | 50/60 Hz | |||
| Zulässige Frequenz | 45 Hz bis 65 Hz | |||
| Stromverbrauch | maximal 1500 VA | |||
| Verbindungsart | Standard-AC-Steckdose 60320 | |||
| Betriebstemperatur | 0°C bis 55°C | |||
| Speichertemperatur | -20°C bis 75°C | |||
| Luftfeuchtigkeit | < 95% RH, nicht kondensierend | |||
| Andere | ||||
| PC-Verbindung | RJ45 Ethernet, 10/100/1000M | |||
| Erdungsterminal | 4 mm große Bananensteckdose | |||
| Gewicht | 23.5 kg | |||
| Abmessungen ((W x D x H) |
360 × 480 × 140 mm |
|||
|
|
