| Markenbezeichnung: | Kingsine |
| Modellnummer: | PMC200 |
| MOQ: | 1PC |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

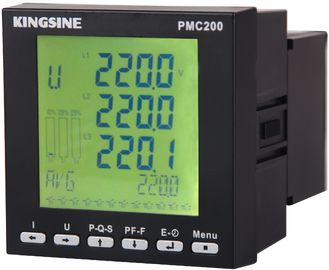

Elektronischer Stromzähler
Große LCD-Anzeige mit blauer Hintergrundbeleuchtung
Breite Temperaturspanne
Spannung 220/380
Energie-Qualitäts-Analyse
Vier Erweiterungs-Module für Ihre verschiedenen Nachfragen!
Kosteneffektiver, einfacher Gebrauch u. Installation! Weit verbreitet für Energiemanagementsystem! Nebenstellenautomatisierung, Vertriebsnetz, intelligentes Gebäude, intelligentes swithchboard!
Einleitung
Ist Multifunktionsstromzähler PMC200 für Energiemanagementsystem, Nebenstellenautomatisierung, Vertriebsnetzautomatisierung, SubdistrictNetzverteilung, industrielle Automatisierung, intelligentes Gebäude, intelligente Schalttafel, Schaltschrank, etc. weit verbreitet. Er integriert die Digital-Analog-Wandlung, das intellectualization und die Vernetzung zusammen, um die traditionellen Ausrüstungen wie elektrischer Quantitätswandler zu ersetzen, numerisches Anzeigeninstrument, Datenerfassungseinheit und Recorderanalysator, etc. Die Vielzwecktiefen die Kosten und die einfache Drahtverbindung vereinfacht die Prüfung.
|
Standard: DL/T721 - 2000 |
||
|
Genauigkeitsklasse |
Spannung und Strom |
Klasse 0,2 |
|
Energie |
Klasse 0,5 |
|
|
Aktiver elektrischer Grad |
Klasse 1 |
|
|
Eingangsspannungseigenschaft |
Strecke |
3×220V/380V (direkt), 3×57.7V/100V (schließen Sie durch CT) an |
|
Widerstand |
2MΩ (L-L), 1MΩ (L-N) |
|
|
Erlaubte Überlastbarkeit |
1,2 Zeiten ununterbrochen |
|
|
Eingangsstromeigenschaft |
Strecke: |
1A, 5A (optional) |
|
Widerstand: |
<0.1Ω |
|
|
Erlaubte Überlastbarkeit: |
1,2 Zeiten ununterbrochen, 10 times/1 an zweiter Stelle |
|
|
Kontaktkapazität von Relais |
220VAC/5A, 30VDC/5A |
|
|
Kommunikationsschnittstelle |
RS485, baudrate optional, Maximum 19200bps |
|
|
Übertragungsprotokoll |
MODBUS RTU |
|
|
Elektromagnetische Kompatibilität |
Passt an sich, um Iec-Ⅲ zu klassifizieren |
|
|
Isolationswiderstand |
>50MΩ |
|
|
Netzfrequenzwiderstandsspannung |
AC2kV/1min
|
|
|
Ganze Energie |
<5VA |
|
|
Stromversorgung |
90 zu 260VAC/DC |
|
|
Betriebstemperatur |
-20℃ | ℃ +70 |
|
|
Maße |
96x96x72 (Millimeter), 96x96x120 (Millimeter) (mit Erweiterungsmodul) |
|
|
Gewicht |
0,5 Kilogramm |
|
Parameter-Prüfvorrichtung der Energie-PMC200
Funktionen und Eigenschaften
|
Parameter-Maß |
Energie-Qualität |
|
|
Strom/Spannung Aktive/reagierende/Scheinleistung Energie-Faktor/Frequenz Phase und neutrale Linie Draht-Linie und Phasen-Linie 3 Phasen und einphasiges 3 Phasen und einphasiges |
Harmonische Analyse des Klirren-/31mal Strom und Spannung/Strom und Spannung |
|
|
Übertragungsprotokoll |
|
|
|
RS485/MODBUS |
|
|
|
Anzeige |
|
|
|
Anzeige STN LCD mit Großleinwand/Echtzeituhr Tag des Jahr-/Monat/Stunde/Minute/an zweiter Stelle |
|
|
|
Energie-Maß |
Andere |
|
|
Input/Output Active-Energie Input/Output Blindenergie Offensichtliche Energie 1 Kanal-Impuls-Ertrag 1 Kanal-Impuls-Ertrag |
Aktualisierung online |
|
|
Fernkommunikations-Eingabeeinheit 8 Kanal-Fernkommunikations-Input Entschließung der Zustands-Variablen-Zeit: bis 1 Frau 100 SOE-Ereignis-Klotz |
|
|
|
Nachfrage-Statistiken |
Ausgabebaugruppe |
|
|
Gegenwärtig Aktive/reagierende/Scheinleistung Gegenwärtiger Wert und Maximum. Gegenwärtiger Wert und Maximum. |
4 Kanal-Relaisausgabe Programmierbare Warnungs-Einstellung der Überschreitung der Grenze Fernbedienung |
|
|
Wiederherstellungs-Rate |
Analogeingabe und Ausgabemodul |
|
|
8 Wiederherstellungs-Stadien; Die 4 Wiederherstellungs-Rate kann eingestellt werden |
1 Kanal-Analogeingabe-Maß für DC 4-20mA 1 Kanal-Analogeingabe-Maß für DC 0-5V 2 Kanal-Analogergebnis für DC 4-20mA |
|
|
Maximum und Minimum |
|
|
|
Notieren Sie das Maximum, Minimum und Zeit aller Maßparameter |
Kommunikations-Modul |
|
|
a) Modul der Kommunikations-RS232 b) Modul der Kommunikations-Profibus-DP c) TCP/IP Ethernet-Expansions-Modul
|
|
|
|
Ereignisprotokoll |
|
|
|
100 SOE-Ereignis-Klotz/Zeit-Entschließung: bis 1 Frau |
|
|
|
