| Markenbezeichnung: | Kingsine |
| Modellnummer: | PMC100 |
| MOQ: | 1PC |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

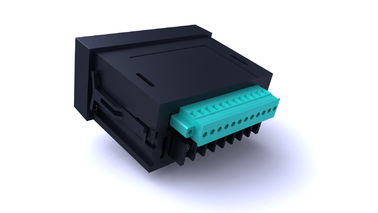

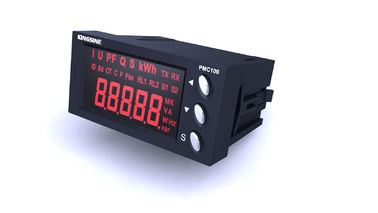

Digitales Multifunktionsstromzähler, 2-Kanal DI / DO PMC100
Einphasenelektrische Parametermessung und Energiemessung
Online-Überwachung des elektrischen Grenzlarms, Relaisrelevanz-Alarmausgabe
Unterstützung von 2-Kanal-DI/DO, kann Transducer-Ausgang konfigurieren
Unterstützung der Modbus-RTU, RS485-Kommunikation
Übersicht
PMC100-Serie einphasiger digitaler Leistungsmesser nimmt maßgeschneiderte, modularisierte, hohe Helligkeit LED-Display, sehr schön und großartig; verwenden Low-Power-Mikroprozessor als Kern,zur Erreichung der vollelektrischen Parametermessung und Energiemessung. Kann optional verschiedene binäre, Relais, analoge Ausgabe Schnittstellen konfigurieren, um die verschiedenen Bedürfnisse des Benutzers zu erreichen; integriert RS-485 Kommunikationsanschlüsse,kann leicht die Integration verschiedener intelligenter Verteilungssystem erfüllen. Die Produktfunktion ist praktisch, einfach zu bedienen und zu warten. Kann bei der Überwachung und Steuerung von Geräten vor Ort verwendet werden, bietet Maßnahmenunterstützung für Elektroanwendungsfachleute,Bereitstellung einer Datenbasis für SCADA und Smart Grid, die Entscheidungsgrundlage für ein wirksames intelligentes Energiemanagement bieten.
Funktionsmerkmale
|
Funktionsmerkmale
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Sofortiger realer virtueller Wert |
|
|
|
|
|
|
|
|
Strom |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Spannung |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Häufigkeit |
◆ |
|
|
◆ |
|
|
◆ |
|
Wirkleistung |
◆ |
|
◆ |
|
|
|
◆ |
|
Reaktionsleistung |
◆ |
|
|
|
|
|
◆ |
|
Leistungsfaktor |
◆ |
◆ |
|
|
|
|
◆ |
|
Energie |
|
|
|
|
|
|
|
|
aktive Energie |
◆ |
|
|
|
|
|
◆ |
|
Kommunikation |
|
|
|
|
|
|
|
|
RS485/MODBUS-Protokoll |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Anzeige |
|
|
|
|
|
|
|
|
LED-Display |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
andere |
|
|
|
|
|
|
|
|
2-Kanal-DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-Kanal-DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 Kanal AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Zwei-Kanal-Grenzmelder |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Online-Upgrade des Supportprogramms |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Technischer Parameter
|
Elektrische Eigenschaften |
||
|
Meßart |
Einphasiges Wechselstromsystem |
|
|
|
Probenahme pro Zyklus: 64 Mal |
|
|
Datenneuheit |
1S |
|
|
Messgenauigkeit |
Strom |
00,5% |
|
Spannung |
00,5% |
|
|
Macht |
00,5% |
|
|
Häufigkeit |
00,05 Hz |
|
|
Aktive Energie |
10,0% |
|
|
AO |
1% |
|
|
Eigenschaften der Eingangsspannung |
Messspannung |
0~600 V (direkter Zugang) |
|
Erlaubte Überlastung |
1.2 mal / kontinuierlich |
|
|
Eingangsimpedanz |
1.8MΩ |
|
|
Eigenschaft des Eingangstroms |
Messstrom |
5A oder 1A (Via CT Connect) |
|
Erlaubte Überlastung |
1.2 mal / kontinuierlich |
|
|
Eingangsimpedanz |
< 0,1Ω |
|
|
Binäre Eingabe |
Betriebsspannung |
12 bis 24 VDC oder 220 VAC (externe Stromversorgung) |
|
Eingangsimpedanz |
12KΩ oder 120KΩ |
|
|
Isolationsspannung |
2KV |
|
|
Relais-Ausgang |
Knotenart |
Mechanischer Schock |
|
Knotenkapazität |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
|
|
4-20mA Gleichstrom-Ausgang |
Spannung der offenen Schaltung |
15VDC |
|
Überlastkapazität |
≤ 500Ω |
|
|
Isolationsspannung |
2KV |
|
|
Betriebsstromversorgung |
Klimatisierung |
85 bis 265 VAC/45 bis 65 Hz |
|
DC |
100 bis 300 VDC |
|
|
Leistungsausfall |
< 2,5 W |
|
|
Mechanische Eigenschaften |
||
|
Gewicht |
00,3 kg |
|
|
IP-Schutzklasse |
Panel IP52, Karosserie IP30 |
|
|
Größe |
96 X 48 X 95,5 mm |
|
|
Betriebstemperatur |
-40 bis 70°C |
|
|
Speichertemperatur |
-50°C bis 85°C |
|
|
Relative Luftfeuchtigkeit |
5% - 90%RH, keine Kondensation |
|
|
EMV |
||
|
Elektrostatische Entladungsstörungen |
IEC 61000-4-2, Stufe 4 |
|
|
Gruppe von anti-schnellen transienten Impulsen |
IEC 61000-4-4, Stufe 4 |
|
|
Schlagschutz |
IEC 61000-4-5, Stufe 3 |
|
|
Antifrequenzmagnetfeld |
IEC 61000-4-8, Stufe 3 |
|
|
Leistung der elektrischen Isolierung |
||
|
Isolierwiderstand |
GB/T13729, > 50MΩ |
|
|
Frequenz widerstehen Spannung |
GB/T13729, Wechselstrom 2KV 50Hz /1min |
|
|
Impulsspannung |
GB/T13729, 5KV, 1,2/50us |
|
|
|
