Markieren: | Hochleistungsmultifunktionsstromzähler,VAC PMC200 Multifunktionsstromzähler |
---|

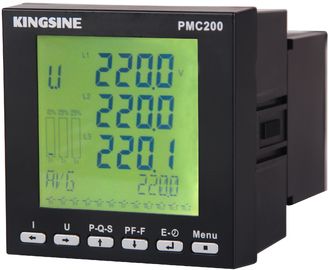

Hochleistungs-Multifunktionsstromzähler, 90 - 260 VAC PMC200
Analyse der Leistungsqualität
Weitwinkelanzeige
Mini, einfache Installation
Vier Erweiterungsmodule für Ihre unterschiedlichen Anforderungen!
Kostengünstig, einfach zu bedienen und zu installieren! Weit verbreitet für das Strommanagementsystem! Unterstationsautomatisierung, Verteilnetz, intelligentes Gebäude, intelligentes Schaltbrett!
Einleitung
PMC200 Multifunktionsstromzähler wird häufig für Energiemanagementsysteme, Unterstationsautomatisierung, Verteilnetzautomatisierung, Stromverteilung in Teilbezirken, industrielle Automatisierung,Intelligentes Gebäude, intelligentes Schaltbrett, Schaltschrank usw. Es integriert die Digitalisierung, Intellektualisierung und Vernetzung zusammen, um die traditionellen Geräte wie elektrische Quantenwandler zu ersetzen,Die Mehrzwecktechnik senkt die Kosten und die einfache Drahtverbindung vereinfacht die Prüfung.
Standard: DL/T721 - 2000 |
||
Genauigkeitsklasse |
Spannung und Strom |
Klasse 0.2 |
Macht |
Klasse 0.5 |
|
Aktiver elektrischer Grad |
Klasse 1 |
|
Eigenschaft der Eingangsspannung |
Reichweite |
100V, 200V, 400V (optional) |
Impedanz |
2MΩ (L-L), 1MΩ (L-N) |
|
Erlaubte Überlastkapazität |
1.2 mal/kontinu |
|
Eigenschaft des Eingangstroms |
Reichweite: |
1A, 5A (optional) |
Impedanz: |
< 0,1Ω |
|
Erlaubte Überlastkapazität: |
1.2 mal/kontinu, 10 mal/1 Sekunde |
|
Kontaktkapazität des Relais |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
|
Kommunikationsschnittstelle |
RS485, Baudrate optional, max. 19200 Bps |
|
Kommunikationsprotokoll |
MODBUS RTU |
|
Elektromagnetische Kompatibilität |
Entspricht der Klasse IECIII |
|
Isolierwiderstand |
> 50 MΩ |
|
Leistungsfrequenz Widerstandsspannung |
AC2kV/1min |
|
Vollleistung |
< 5VA |
|
Stromversorgung |
90 bis 260 VAC/DC |
|
Betriebstemperatur |
-20 °C ~ +70 °C |
|
Abmessungen |
mit einer Breite von mehr als 50 mm, 96x96x120 ((mm)) ((mit Erweiterungsmodul)) |
|
Gewicht |
00,5 kg |
PMC200 Leistungsparameterprüfer
Funktionen und Merkmale
Parametermessung |
Leistungsqualität |
|
Strom / Spannung Aktive/reaktive/sichtbare Leistung Leistungsfaktor / Frequenz Phase und neutrale Linie Drahtleitung und Phasenleitung Drei- und Einphasen Drei- und Einphasen |
Harmonische Verzerrung / 31 mal Harmonische Analyse Strom und Spannung / Strom und Spannung |
|
Kommunikationsprotokoll |
|
|
RS485/MODBUS |
|
|
Anzeige |
|
|
STN-LCD-Display mit großem Bildschirm / Echtzeituhr Jahr/Monat/Tag/Stunde/Minute/Sekunde |
|
|
Energiemessung |
Andere |
|
Input/Output-Aktive Energie Input/Output Reaktionsenergie Scheinbare Energie 1 Kanal-Impuls-Ausgabe 1 Kanal-Impuls-Ausgabe |
Aktualisierung online |
|
Fernkommunikations-Eingangsmodule 8 Kanäle Fernkommunikations-Eingang Auflösung der Zustandsvariablenzeit: bis zu 1 ms 100 SOE-Ereignisse |
|
|
Nachfragestatistik |
Relais-Ausgangsmodul |
|
Strom Aktive/reaktive/sichtbare Leistung Aktueller Wert und Max. Aktueller Wert und Max. |
4-Kanal-Relee-Ausgang Programmierbarer Alarm bei Überschreitung der Grenzwerte Fernbedienung |
|
Wiederherstellungsquote |
Analog-Eingangs- und Ausgangsmodul |
|
8 Wiederherstellungsstufen; 4 Wiederherstellungsrate kann festgelegt werden |
1 Kanal analoge Eingangsmessung für 4-20mA Gleichstrom 1 Kanal analoge Eingangsmessung für 0-5V Gleichstrom 2 Kanäle Analog-Ausgang für 4-20mA Gleichstrom |
|
Höchst- und Mindestwert |
|
|
Aufzeichnen Sie die Höchst-, Mindest- und Zeit aller Messparameter |
Kommunikationsmodul |
|
a) RS232 Kommunikationsmodul b) Kommunikationsmodul von Profibus-DP c) TCP/IP-Ethernet-Erweiterungsmodul
|
|
|
Ereignisprotokoll |
|
|
100 SOE Events Log / Zeit Auflösung: bis zu 1 ms |
|
