| Markieren: | Multifunktionaler Leistungsmesser MODBUS - RTU,RS485 Kommunikation Multifunktionsstromzähler,PMC180 Multifunktionsstromzähler |
||
|---|---|---|---|

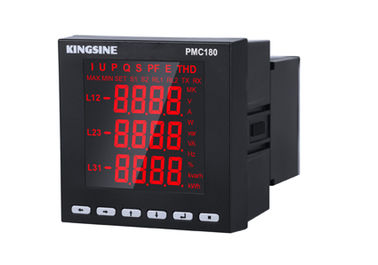

Multifunktionaler Stromzähler MODBUS - RTU, RS485 Kommunikation PMC180
Weiter Temperaturbereich
Weitwinkelanzeige
Mini, einfache Installation
Hohe Leistung
PMC180 digitaler Dreiphasen-Leistungsmesser
Übersicht
PMC180-Serie dreiphasiger digitaler Leistungsmesser nimmt maßgeschneiderte, modularisierte, hohe Helligkeit LED-Display, sehr schön und großartig; verwenden Low-Power-Mikroprozessor als Kern,zur Erreichung der vollelektrischen Parametermessung und Energiemessung. Kann optional verschiedene binäre, Relais, analoge Ausgabe Schnittstellen konfigurieren, um die verschiedenen Bedürfnisse des Benutzers zu erreichen; integriert RS-485 Kommunikationsanschlüsse,kann leicht die Integration verschiedener intelligenter Verteilungssystem erfüllen. Die Produktfunktion ist praktisch, einfach zu bedienen und zu warten. Kann bei der Überwachung und Steuerung von Geräten vor Ort verwendet werden, bietet Maßnahmenunterstützung für Elektroanwendungsfachleute,Bereitstellung einer Datenbasis für SCADA und Smart Grid, die Entscheidungsgrundlage für ein wirksames intelligentes Energiemanagement bieten.
Funktionsmerkmale
|
Funktionsmerkmale |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180I |
|
Sofortiger realer virtueller Wert |
|
|
|
|
|
|
Strom Einphasen- und Neutralleitung |
◆ |
|
◆ |
|
◆ |
|
Spannung Linie/Linie und Phase/Linie |
◆ |
|
◆ |
◆ |
|
|
Häufigkeit |
◆ |
|
|
|
|
|
Aktive Leistung Drei- und Einphasen |
◆ |
|
◆ |
|
|
|
Reaktionsleistung Drei- und Einphasen |
◆ |
|
|
|
|
|
Leistungsfaktor Drei- und Einphasen |
◆ |
◆ |
|
|
|
|
Energie |
|
|
|
|
|
|
Aktive Energie |
◆ |
|
|
|
|
|
Reaktionsenergie |
◆ |
|
|
|
|
|
Leistungsqualität |
|
|
|
|
|
|
Harmonische Verzerrung Strom und Spannung |
◆ |
|
|
|
|
|
31 Harmonische Analyse Spannung und Strom |
◆ |
|
|
|
|
|
Kommunikation |
|
|
|
|
|
|
RS485/MODBUS-Protokoll |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Anzeige |
|
|
|
|
|
|
LED-Display |
◆ |
◆ |
◆ |
◆ |
◆ |
|
andere |
|
|
|
|
|
|
2-Kanal-DI |
◆ |
|
◆ |
◆ |
◆ |
|
* 2-Kanal-DO |
◆ |
|
◆ |
◆ |
◆ |
|
*1 Kanal AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Zwei-Kanal-Grenzmelder |
◆ |
|
◆ |
◆ |
◆ |
|
Online-Upgrade des Supportprogramms |
◆ |
◆ |
◆ |
◆ |
◆ |
Technischer Parameter
|
Elektrische Eigenschaften |
||
|
Meßart |
Dreiphasiges dreifadriges Wechselstromsystem Dreiphasiges Vierdraht-Wechselstromsystem |
|
|
|
Stichprobenquote: 64 Mal pro Zyklus |
|
|
Datenneuheit |
1S |
|
|
Messgenauigkeit |
Strom |
00,5% |
|
Spannung |
00,5% |
|
|
Macht |
00,5% |
|
|
Häufigkeit |
00,05 Hz |
|
|
Aktive Energie |
10,0% |
|
|
Reaktive Energie |
20,0% |
|
|
AO |
1% |
|
|
Eigenschaften der Eingangsspannung |
Messspannung |
3 X 220/380V (direkt angeschlossen) |
|
3 X 57,7/100V ((über CT angeschlossen) |
||
|
Erlaubte Überlastung |
1.2 mal / kontinuierlich |
|
|
Eingangsimpedanz |
1.8MΩ |
|
|
Eigenschaft des Eingangstroms |
Messstrom |
5A oder 1A (über CT verbunden) |
|
Erlaubte Überlastung |
1.2 mal / kontinuierlich |
|
|
Eingangsimpedanz |
< 0,1Ω |
|
|
Binäre Eingabe |
Betriebsspannung |
12 bis 24 VDC oder 220 VAC (externe Stromversorgung) |
|
Eingangsimpedanz |
12KΩ oder 120KΩ |
|
|
Isolationsspannung |
2KV |
|
|
Relais-Ausgang |
Knotenart |
Mechanischer Schock |
|
Knotenkapazität |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
|
|
4 bis 20 mA Gleichstrom-Ausgang |
Spannung der offenen Schaltung |
15VDC |
|
Überlastkapazität |
≤ 500Ω |
|
|
Isolationsspannung |
2KV |
|
|
Betriebsstromversorgung |
Klimatisierung |
85 bis 265 VAC/45 bis 65 Hz |
|
DC |
100 bis 300 VDC |
|
|
Leistungsausfall |
< 3 W |
|
|
Mechanische Eigenschaften |
||
|
Gewicht |
0.5 kg |
|
|
IP-Schutzklasse |
Panel IP52, Karosserie IP30 |
|
|
Größe |
96 X 96 X 72 mm |
|
|
Betriebstemperatur |
-40 bis 70°C |
|
|
Speichertemperatur |
-50°C bis 85°C |
|
|
Relative Luftfeuchtigkeit |
5% - 90%RH, keine Kondensation |
|
|
EMV |
||
|
Elektrostatische Entladungsstörungen |
IEC 61000-4-2, Stufe 4 |
|
|
Gruppe von anti-schnellen transienten Impulsen |
IEC 61000-4-4, Stufe 4 |
|
|
Schlagschutz |
IEC 61000-4-5, Stufe 3 |
|
|
Antifrequenzmagnetfeld |
IEC 61000-4-8, Stufe 3 |
|
|
Leistung der elektrischen Isolierung |
||
|
Isolierwiderstand |
GB/T13729, > 50MΩ |
|
|
Frequenz widerstehen Spannung |
GB/T13729, Wechselstrom 2KV 50Hz /1min |
|
|
Impulsspannung |
GB/T13729, 5KV, 1,2/50us |
|
