| Markenbezeichnung: | Kingsine |
| Modellnummer: | PMC100N |
| MOQ: | 1PC |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T im Voraus L/C |

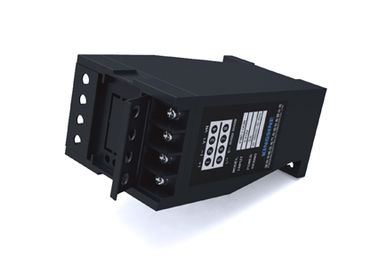

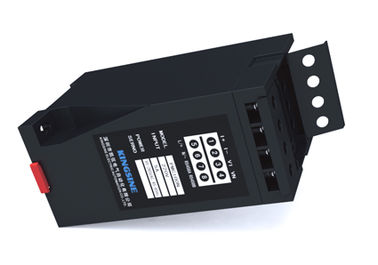

MODBUS-RTU-Protokoll, Multifunktionsstromzähler, RS485 PMC100N
Einphasenelektrische Parametermessung und Energiemessung
Online-Überwachung der elektrischen Grenzmeldung
Netzzähler ohne LCD-Bedienfeld, optionale Ausgabe der Wandlerfunktion
Unterstützung der Modbus-RTU, RS485-Kommunikation
Übersicht
PMC100N ist ein multifunktionales Netzwerk-Leistungsmesser ohne LCD-Bedienfeld. Es verwendet einen Mikroprozessor mit geringer Leistungsaufnahme, kann den vollständigen Leistungsparameter messen,EnergiemessungEs verfügt über einen RS-485-Kommunikationsanschluss und kann leicht in jedes intelligente Stromverteilsystem integriert werden.Es kann zur Überwachung und Steuerung der vor Ort vorhandenen Ausrüstung verwendet werden, liefern den Spezialisten für Stromanwendungen die Mess- und Prüfunterstützung, liefern die Datenbank für SCADA und Smart Grid, liefern die wissenschaftliche Grundlage für intelligentes Energiemanagement.
Funktionsmerkmale
|
Funktionsmerkmale
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Sofortiger realer virtueller Wert |
|
|
|
|
|
|
|
|
Strom |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Spannung |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Häufigkeit |
◆ |
|
|
◆ |
|
|
◆ |
|
Wirkleistung |
◆ |
|
◆ |
|
|
|
◆ |
|
Reaktionsleistung |
◆ |
|
|
|
|
|
◆ |
|
Leistungsfaktor |
◆ |
◆ |
|
|
|
|
◆ |
|
Energie |
|
|
|
|
|
|
|
|
aktive Energie |
◆ |
|
|
|
|
|
◆ |
|
Kommunikation |
|
|
|
|
|
|
|
|
RS485/MODBUS-Protokoll |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Anzeige |
|
|
|
|
|
|
|
|
LED-Display |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
andere |
|
|
|
|
|
|
|
|
2 Kanal DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2 Kanal DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 Kanal AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2 Kanalgrenz-Alarm |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Online-Upgrade des Unterstützungsprogramms |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Technischer Parameter
|
Elektrische Eigenschaften |
||
|
Meßart
|
Einphasen-Wechselstromsystem |
|
|
|
Probenahme pro Zyklus: 64 Mal |
|
|
Datenneuheit |
1S |
|
|
Messgenauigkeit
|
Strom |
00,2% |
|
Spannung |
00,2% |
|
|
Macht |
00,5% |
|
|
Häufigkeit |
00,05 Hz |
|
|
Aktive Energie |
10,0% |
|
|
Eigenschaften der Eingangsspannung
|
Messspannung |
0~600 V (direkter Zugang) |
|
Erlaubte Überlastung |
1.2 mal / kontinuierlich
|
|
|
Eingangsimpedanz |
1.8MΩ |
|
|
Eigenschaft des Eingangstroms |
Messstrom |
5A oder 1A (Via CT Connect) |
|
Erlaubte Überlastung |
1.2 mal / kontinuierlich |
|
|
Eingangsimpedanz |
< 0,1Ω |
|
|
Binäre Eingabe |
Betriebsspannung |
12 bis 24 VDC externe Stromversorgung) |
|
Eingangsimpedanz |
12KΩ |
|
|
Isolationsspannung |
2KV |
|
|
Relais-Ausgang |
Knotenart
|
Mechanischer Schock |
|
Knotenkapazität |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
|
|
4-20mA Wechselstrom |
Spannung der offenen Schaltung
|
5VDC |
|
Überlastkapazität |
≤ 200Ω |
|
|
Isolationsspannung |
2KV |
|
|
|
Klimatisierung |
85 bis 265 VAC/45 bis 65 Hz |
|
DC |
100 bis 300 VDC |
|
|
Leistungsausfall |
< 2,5 W |
|
|
Mechanische Eigenschaften |
||
|
Gewicht |
00,3 kg |
|
|
IP-Schutzklasse |
IP52 |
|
|
Größe |
75 x 55 x 120 mm |
|
|
Betriebstemperatur |
-25 ~ 70 °C |
|
|
Speichertemperatur |
-40°C bis 85°C |
|
|
Relative Luftfeuchtigkeit |
5% - 90%RH, keine Kondensation |
|
|
EMV |
||
|
Elektrostatische Entladungsstörungen |
IEC 61000-4-2, Stufe 4 |
|
|
Gruppe von anti-schnellen transienten Impulsen |
IEC 61000-4-4, Stufe 4 |
|
|
Schlagschutz |
IEC 61000-4-5, Stufe 3 |
|
|
Antifrequenzmagnetfeld |
IEC 61000-4-8, Stufe 3 |
|
|
Leistung der elektrischen Isolierung |
||
|
Isolierwiderstand |
GB/T13729, > 50MΩ |
|
|
Frequenz widerstehen Spannung |
GB/T13729, Wechselstrom 2KV 50Hz /1min |
|
|
Impulsspannung |
GB/T13729, 5KV, 1,2/50us |
|
|
|
