Produktdetails:
Zahlung und Versand AGB:
|
Markieren: | Multifunktions-Digital Meter PMC72S,Multifunktions-Digital Meter RS485,MC72S-digitales Multifunktionsmeter |
---|

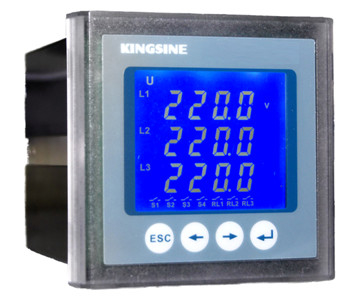

PMC72S-Meter ist ein Multifunktionsmachtüberwachungsmeter, kombiniert es Funktion des Sammelns von Daten und von Steuerung, und es kann viele ersetzen Art von Metern, von Staffeln, von Transformatoren und von anderen Komponenten. PMC72S kann in verschiedene Positionen des Stromverteilersystems installiert sein.
PMC72S ist mit RS-485 Kommunikationsschnittstelle entworfen, die selbst ermöglichen, in eine Vielzahl von EnergieÜberwachungsanlagen integriert zu werden. Datenerfassung und Fernbedienung können durch die Unterstützungsmanagement-Software oder andere industrielle Konfigurations-Software leicht durchgeführt werden.
PMC72S ist ein wahres Effektivwert-ansässiges messendes Meter, das in hohem Grade nichtlineare Lasten genau messen kann. Seine moderne Gitterfrequenzsynchronisations-Probenahmetechnologie ermöglicht ihm, eine Vielzahl von Machtparametern, einschließlich Spannung/gegenwärtigen Effektivwert, Frequenz, Wirkleistung, Blindleistung, Scheinleistung, Machtfaktor, Input/Output aktive Energie, aktive totalenergie, Input/Output Blindleistung, totalblindleistung, Scheinleistung, Spannungsgesamtklirren (THD), Spannungsharmonik 1~31, gegenwärtiges totalklirren (THD) und 1~31 gegenwärtige Harmonik genau zu messen, ETC…. Alle Maßwerte, Mindestwert und Maximalwert und Nachfragemaßwerte können auf der Bildschirmanzeige angesehen werden oder über Software-Steuerung entfernt überprüft werden.
Überblick über Meterfunktionen
Tabelle 1
Die Funktionen und die Eigenschaften des Wirts-Gerätes |
Vorübergehender wahrer Effektivwert-Wert |
Gegenwärtig jedes einphasige und kombinierte Phase, Durchschnittswert |
Phasen-Spannung/Netzspannung jedes einphasige und kombinierte Phase, Durchschnittswert |
Frequenz 45~65Hz |
Maximaler/MINDESTWERT |
Maximaler/minimaler GEGENWÄRTIGER Effektivwert |
Maximaler/MinVOLTAGE Effektivwert |
Maximales Min Frequency |
Maximal/Minute THD I und THD U |
Nachfrage und Höchstwert |
Strom pro Phase der Barwert/der Höchstwert/der Monatshöchstwert |
Energiequalität |
Strom (THD) und Spannung |
Strom und Spannung der harmonischen Analyse 1-31times |
SpannungsScheitelfaktor CF und gegenwärtiger k-Faktor |
Ereignisaufzeichnung |
Ereignisaufzeichnung 100pcs SOE |
Warnungssystem |
8 warnende Kanäle mit konfigurierbarem Grenzwert |
4 warnende Kanäle mit konfigurierbarer Logik |
Kommunikation |
RS-485 /MODBUS-RTU Protokoll |
Anzeige |
Großbild-flüssige Anzeige STN |
Echtzeituhr |
Jahr, Monat, Datum, Minute, an zweiter Stelle |
Andere |
Hilfsprogramm-on-line-Verbesserung |
Tabelle 2
Zusätzliche Moduleigenschaften |
DI-Eingabeeinheit (optional) |
2-channel DI input (Trockenkontakt) |
Ausgabemodul des Relais (TUN Sie) (optional) |
Relaisausgabe 1-channel, die durch lokale Übergrenzwarnung oder durch Fernbedienung eingestellt werden kann |
Modul der Analogeingabe (AI) /output (AO) (optional) |
Nur 1 Kanal Für Analogeingabe DCs 4-20mA, Analogeingabe DCs 0-5V, Analogergebnis DCs optional sein 4-20mA |
Technische Parameter:
Elektrische Eigenschaften | ||
Maß-Art | 3P3W ACsystem, 3P4W ACsystem | |
Abtastrate | 128 Punkte pro Zyklus | |
Datenbildwiederholfrequenz | 1S | |
Maßgenauigkeit | Gegenwärtig | ±0.2%FS |
Spannung | ±0.2%FS | |
Energie | 0.5S | |
Frequenz | ±0.001Hz | |
DC-Input (AI) |
0,5% RUMPFSTATION | |
DC-Ertrag (AO) |
0,5% RUMPFSTATION | |
Eingangsspannungseigenschaften | Maß Spannung |
3 *220/380V (Eingabe direkt) |
3 * 57.7/100V (Pintsekundärseite) | ||
Erlaubte Überlastungsfähigkeit | 1,2mal/ununterbrochen | |
Eingangswiderstand | 300KΩ /phase | |
Eingangsstrom Eigenschaften |
Maß gegenwärtig |
5A (CT-Sekundärseite) oder 1A (CT-Sekundärseite) |
Gewährt Überlastung Fähigkeit |
1,2mal/ununterbrochen | |
Eingangswiderstand | <0>Ω | |
Binärer Input | Arbeits-valtage | 15 VDC |
Input Widerstand |
12KΩ | |
Isolierung valtage |
2KV | |
Relaisausgabe | Knotenart | Mechanischer Kontakt |
Knotenfähigkeit | 220 VAC/5A, 30 VDC/5A | |
4-20mA DC-Input Maß |
Maßstrom | 4-20mA |
Gewährt Überlastung Fähigkeit |
1,2mal/ununterbrochen | |
Eingangswiderstand | 10Ω | |
Isolierung Spannung |
2KV | |
0-5V DC-Input Maß |
Maß Spannung |
0-5V |
Gewährt Überlastung Fähigkeit |
1,2mal/ununterbrochen | |
Eingangswiderstand | 12.5KΩ | |
Isolierung Spannung |
2KV | |
4-20mA DC-Ertrag |
Offen-Stromkreis | 15VDC |
Lastsfähigkeit | ≤600Ω | |
Isolierung Spannung |
2KV | |
Stromversorgung | Wechselstrom | 85~264 VAC/45-65Hz |
DC | 100~375 VDC | |
Leistungsaufnahme | < 3W=""> | |
Mechanische Leistung | ||
Gewicht | <0> | |
IP-Schutz Niveau | Meter-Platte IP52 Meter-Wirt IP30 |
|
Maß | Wirt | 75 x 75 x 113 Millimeter |
Funktion Temperatur |
Bildschirm | -20~70℃ |
Meter | -25~70℃ | |
Lagerung Temperatur |
Meter+display-Schirm | -40~85℃ |
Relative Luftfeuchtigkeit | 5% - 90%RH, keine Kondensation | |
EMC | ||
Antistatisch Entladungsstörung |
Iec 61000-4-2, Niveau 4 | |
Anti-schnell vorübergehender Gruppenimpuls |
Iec 61000-4-4, Niveau 4 | |
Anti--surg | Iec 61000-4-5, Niveau 3 | |
Widerstand zum Netzfrequenzmagnetfeld | Iec 61000-4-8, Niveau 3 | |
Elektrische Isolierungsleistung | ||
Isolationswiderstand | GB/T13729, >50MΩ | |
Netzfrequenzwiderstand | GB/T13729, WECHSELSTROM 3KV 50Hz /1min | |
Antriebspannung | GB/T13729, 5KV, 1.2/50us |
PMC72S-Führer für Auswahl des Machtparametermaß- und -steuerinstrumentes
Vorbildliche Spezifikation: PMC72S--① ② - ③ - ④ - ⑤ | |
①Vorbildlicher Code: | |
1 | 57.7/100V veranschlagte Maßspannung, 5A veranschlagte Maßstrom. |
2 | 57.7/100V veranschlagte Maßspannung, 1A veranschlagte Maßstrom. |
3 | 220/380V veranschlagte Maßspannung, 5A veranschlagte Maßstrom. |
4 | 220/380V veranschlagte Maßspannung, 1A veranschlagte Maßstrom. |
②Vorbildlicher Code: | |
1 | Stromversorgung: 85~264 VAC/45-65Hz, 100~300 VDC |
③Vorbildlicher Code: | |
0 | Ohne DI |
2 | 2 Kanäle DI |
④Vorbildlicher Code: | |
0 | Ohne Relaisausgabe |
1 | Optionale 1 Kanalrelaisausgabe |
⑤Vorbildlicher Code: | |
AB | AB ist eine 2 ganze Zahl, ein Hafen der Durchschnitte AI01, der für AI-/AOmodule optional ist, b bedeutet den Hafen AI02, der für AI/AO optional ist 0– keine 1 -0-5VDCanaloginputmeasure (AI) Analogeingabemaß 2 -4-20mA DCs (AI) Analogergebnis 3 -4-20mA DCs (AO) zum Beispiel: ab=00, bedeutet, dass Hafen AI01 nicht mit AI-/AOmodul, Hafen AI02 wird ausgerüstet nicht mit AI/AOmodule ausgerüstet wird AB =01, bedeutet Wahlen 0-5V Analogeingabemaß DCs; |
Zum Beispiel: Auftragsmodell: PMC72S-3-1-2-1-02
Bedeutet, dass PMC72S Maß 220/380V, 5A veranschlagte; Arbeitsfähigkeitsspg.versorgungsteil als 85~264 VAC/45-65Hz; optional mit binärem Input 2channels (DI); Relaisausgabe 1channels; 1channel 4-20mA Analogeingabemaßnahme DCs (AI01 Hafen), 1 Kanal 4-20mA Analogeingabemaßnahme DCs (Hafen AI02)
